Tinh thể lỏng nhiệt sắc hoạt động thế nào
Tinh thể lỏng nhiệt sắc (thermochromic liquid crystal, TLC) phản xạ ánh sáng có bước sóng thay đổi theo nhiệt độ. Phủ lên màng polyester nền đen, nó tạo ra một tấm mà trong dải nhiệt độ thiết kế, màu chuyển theo thứ tự:
đen → đỏ → xanh lá → xanh dương → đen
Dưới dải và trên dải, tấm hiện màu nền đen. Quá trình thuận nghịch — màu theo nhiệt độ hiện tại, tấm dùng lại nhiều lần.

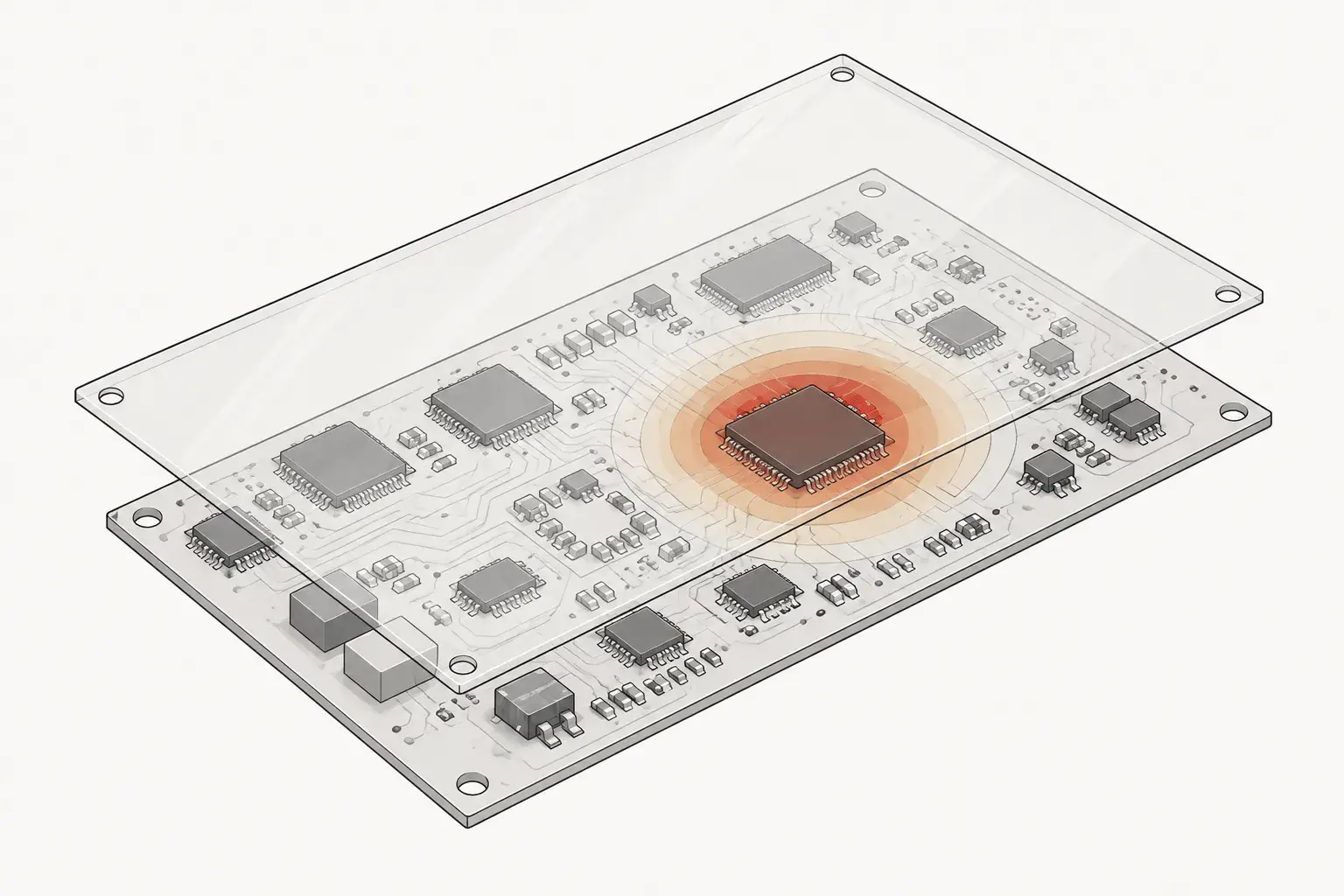

Khác nhiệt kế một điểm, tấm cho hình ảnh phân bố nhiệt trên cả bề mặt: vùng đỏ ở đầu dải, vùng xanh dương nóng hơn. Đây là cách rẻ và trực quan để tìm điểm nóng.
Thông số theo tài liệu SpotSee
| Thông số | Giá trị |
|---|---|
| Kích thước | 12 × 12 inch (305 × 305 mm); bộ kit 6 × 12 inch |
| Dải | Từ 20–25 °C đến 45–50 °C theo mã; độ rộng dải 1, 4 hoặc 5 °C |
| Thứ tự màu khi nóng dần | Đen → đỏ → xanh lá → xanh dương → đen |
| Sai số | ±1 °C khi bắt đầu đỏ, xanh lá; ±2 °C ở xanh dương |
| Hạn dùng | 12 tháng |
| Mặt sau | Có keo (hậu tố A) hoặc không keo |
Đọc mã: NP12X12R30C5BA = tấm 12 × 12 inch, dải bắt đầu 30 °C, rộng 5 °C, nền đen, có keo.
Chọn dải
| Đối tượng | Nhiệt độ bề mặt thường gặp | Gợi ý |
|---|---|---|
| Bo mạch công suất thấp, vỏ thiết bị | 25–35 °C | NP12X12R25C5B (25–30 °C), NP12X12R30C5B (30–35 °C) |
| Tản nhiệt, IC công suất, nguồn | 35–50 °C | NP12X12R35C5B, NP12X12R40C5B, NP12X12R45C5B |
| So sánh chênh lệch rất nhỏ (nghiên cứu) | Quanh 35 °C | Dải hẹp 1 °C NP12X12R35C1B |
| Chưa biết nhiệt độ | — | Bộ kit PLCK01: bảy dải trên tấm 6 × 12 inch |
Nguyên tắc: dải phải chứa nhiệt độ cần quan sát. Dải quá thấp, cả tấm chuyển xanh dương rồi đen — không thấy gì; dải quá cao, tấm đen hoàn toàn. Dải hẹp cho độ phân giải cao nhưng phạm vi nhỏ.
Cách đặt, đọc và chụp ảnh
- Tiếp xúc tốt: đặt hoặc dán tấm sát bề mặt; khe hở làm hình ảnh mờ, sai. Với linh kiện cao thấp khác nhau, cắt tấm thành mảnh nhỏ (bản không keo) đặt lên từng vùng.
- Chờ cân bằng nhiệt sau khi cấp nguồn hoặc tải ổn định.
- Quan sát dưới ánh sáng trắng, góc nhìn vuông góc — màu tinh thể lỏng thay đổi theo góc nhìn.
- Chụp ảnh cùng vị trí, cùng ánh sáng để so sánh giữa các mẫu, các phiên bản thiết kế, trước và sau khi sửa.
- An toàn điện: không đặt tấm lên mạch điện áp cao hở; tấm polyester là vật liệu cách điện nhưng thao tác trên mạch đang chạy phải theo quy định của phòng thí nghiệm.
- Bảo quản: nơi tối, mát, tránh UV và dung môi; không gấp tấm.
Tấm tinh thể lỏng hay camera nhiệt?
| Tiêu chí | Tấm tinh thể lỏng | Camera nhiệt |
|---|---|---|
| Chi phí | Rất thấp, dùng lại | Cao |
| Độ phân giải không gian | Rất cao (tiếp xúc trực tiếp) | Theo độ phân giải cảm biến |
| Dải nhiệt | Hẹp, theo mã (20–50 °C) | Rộng |
| Bề mặt bóng, kim loại | Không bị ảnh hưởng bởi độ phát xạ | Cần hiệu chỉnh độ phát xạ |
| Cần tiếp xúc | Có | Không |
| Ghi số liệu | Qua ảnh chụp, đọc màu | Số đo trực tiếp |
Hai công cụ bổ sung nhau: tấm tinh thể lỏng cho khảo sát nhanh, nhiều mẫu, giảng dạy; camera nhiệt cho đo định lượng, dải rộng, không tiếp xúc. Để ghi lại nhiệt độ cao nhất của linh kiện trong thử nghiệm dài, dán thêm nhãn Thermax mini; để đọc nhiệt độ hiện tại tại một điểm, dùng DigiTemp — xem tem nhiệt độ không đảo ngược.
Ứng dụng
- R&D điện tử: tìm linh kiện quá nhiệt, so sánh bố trí linh kiện, kiểm tra hiệu quả tản nhiệt, keo tản nhiệt.
- QC, sửa chữa: so sánh bo mạch lỗi với bo mạch chuẩn; tìm ngắn mạch gây nóng cục bộ.
- Giảng dạy: truyền nhiệt, dẫn nhiệt, điện trở — trực quan, an toàn, rẻ.
- Y sinh, vật liệu: quan sát phân bố nhiệt trên bề mặt mẫu trong dải 20–50 °C.
Vật liệu liên quan: mực thermochromic. Giải pháp: R&D, kiểm tra không phá hủy, giáo dục, bán dẫn, điện tử. Nhóm: vật liệu đổi màu nhiệt.
Tài liệu gốc dùng trong bài
Bài viết đối chiếu với tài liệu do SpotSee phát hành. Tải bản PDF để xem chi tiết.
- Liquid Crystal- Reversible LabelsChứng nhận / tuân thủ · PDF · 1 trang · 99 KBTải PDF
- Digi-Temp Product InformationDatasheet · PDF · 2 trang · 566 KBTải PDF
Hỏi đáp
Tấm tinh thể lỏng có dùng lại được không?
Có. Màu thay đổi theo nhiệt độ hiện tại và trở lại khi nguội, nên tấm dùng được nhiều lần trong hạn dùng 12 tháng nếu bảo quản đúng.
Chọn dải nào khi chưa biết nhiệt độ bo mạch?
Dùng bộ kit PLCK01 với bảy dải nhiệt để thử, sau đó chọn tấm 12 × 12 inch có dải chứa nhiệt độ cần quan sát.
Độ chính xác của tấm là bao nhiêu?
Theo SpotSee, ±1 °C tại điểm bắt đầu đỏ và xanh lá, ±2 °C ở vùng xanh dương.
Tấm tinh thể lỏng có thay được camera nhiệt không?
Không hoàn toàn. Tấm phù hợp khảo sát nhanh, độ phân giải cao, chi phí thấp trong dải hẹp; camera nhiệt đo định lượng, dải rộng, không tiếp xúc.
