Tấm tinh thể lỏng (Liquid Crystal)

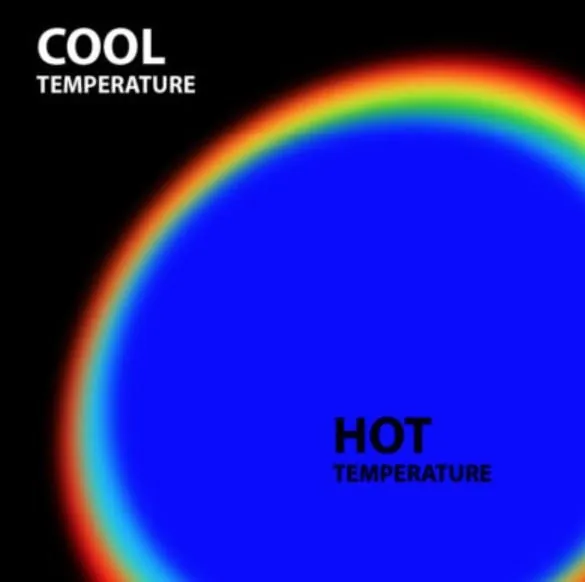

Tinh thể lỏng nhiệt sắc phản xạ ánh sáng có bước sóng thay đổi theo nhiệt độ. Trong dải của tấm, màu chuyển đen → đỏ → xanh lá → xanh dương; dưới dải và trên dải, tấm hiện màu đen (nền). Thuận nghịch: màu thay đổi theo nhiệt độ hiện tại, dùng lại nhiều lần.

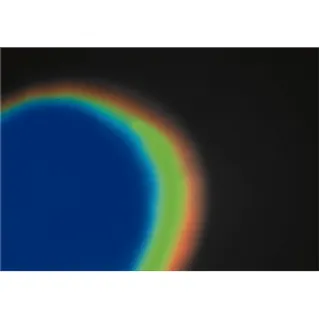

Khác nhiệt kế một điểm, tấm cho hình ảnh phân bố nhiệt trên cả bề mặt: chỗ đỏ là vùng ở đầu dải, chỗ xanh dương là vùng nóng hơn. Đây là cách rẻ và trực quan để tìm điểm nóng trước khi đầu tư camera nhiệt.

NP12X12R30C5BA: tấm 12 × 12″, dải bắt đầu 30 °C (R30C), độ rộng 5 °C (5), nền đen (B), có keo (A). Không có chữ A cuối là bản không keo.

Chưa biết dải phù hợp, bắt đầu với bộ kit PLCK01 gồm bảy dải nhiệt trên tấm 6″ × 12″.

• Dải phải chứa nhiệt độ cần quan sát: chọn dải sao cho nhiệt độ bề mặt bình thường nằm ở đầu dải (đỏ, xanh lá), vùng nóng bất thường hiện xanh dương.
• Dải hẹp (35–36 °C) cho độ phân giải cao, phù hợp nghiên cứu, so sánh chênh lệch nhỏ.
• Bản có keo để dán cố định lên mẫu thử; bản không keo để đặt, cắt, dùng lại trên nhiều mẫu.

1. Đặt hoặc dán tấm sát bề mặt cần quan sát; tiếp xúc càng kín, hình ảnh càng chính xác.
2. Chờ tấm cân bằng nhiệt, quan sát dưới ánh sáng trắng, góc nhìn vuông góc.
3. Chụp ảnh để lưu kết quả và so sánh giữa các lần thử.
4. Bảo quản tấm nơi tối, mát, tránh UV và dung môi; không gấp tấm.

Xem thêm: bán dẫn, điện tử, data center, nghiên cứu, giáo dục, NDT.

• Tìm điểm nóng trên PCB, tấm tản nhiệt
• Nghiên cứu truyền nhiệt, R&D
• Giảng dạy, trình diễn
