Vì sao hàng dự án cần thiết bị ghi, không chỉ chỉ thị
Với kiện hàng thông thường, một chỉ thị va đập đổi đỏ là đủ để người nhận kiểm tra. Với máy biến áp lực, kháng điện, rô-to tua-bin, nacelle điện gió, mô-đun công nghệ dầu khí, như vậy là chưa đủ, vì:
- Hàng đi qua nhiều đơn vị (hãng tàu, cảng, đơn vị cẩu, vận tải siêu trường) — cần biết sự kiện xảy ra khi nào, ở đâu để xác định trách nhiệm.
- Giới hạn chịu đựng được nhà sản xuất quy định theo từng phương (dọc, ngang, đứng), thường chỉ vài G — cần biên độ theo ba trục.
- Hư hỏng phụ thuộc cả thời gian xung, không chỉ biên độ đỉnh.
- Hợp đồng bảo hiểm, hợp đồng EPC thường yêu cầu thiết bị ghi và báo cáo dữ liệu tại các điểm giao nhận.
Chính SpotSee liệt kê máy biến áp lực, tua-bin gió, thiết bị khoan dầu khí, toa xe, sà lan và cần cẩu trong danh sách ứng dụng tiêu biểu của ShockLog 298.
ShockLog 298 ghi lại những gì
ShockLog 298 dùng gia tốc kế ba trục. Thiết bị ở chế độ ngủ để tiết kiệm pin và thức dậy trong 0,25 ms khi gia tốc vượt ngưỡng đánh thức; khi đó bộ xử lý lấy mẫu với tốc độ 4.096 mẫu/giây cho mỗi trục. Dữ liệu gồm hai lớp:
- Sự kiện chi tiết — đường cong gia tốc theo thời gian của sự kiện đầu tiên vượt ngưỡng cảnh báo, sự kiện đầu tiên vượt ngưỡng báo động và các sự kiện tiếp theo, đến 870 sự kiện tùy cấu hình.
- Khe thời gian (time slot) — tóm tắt đỉnh gia tốc và điều kiện môi trường theo từng khoảng thời gian, đến 262.000 khe — cho toàn bộ lịch sử hành trình.
Đèn trạng thái hoạt động như đèn giao thông: xanh — không có báo động; vàng — đã vượt ngưỡng cảnh báo; đỏ — đã vượt ngưỡng báo động. Người nhận nhìn đèn là biết có cần dừng lại kiểm tra hay không, trước cả khi tải dữ liệu.
| Thông số chính (theo SpotSee) | Giá trị |
|---|---|
| Dải gia tốc | ±1 đến ±200 G, 12 dải chọn được |
| Bộ lọc tần số (cut-off) | 10–250 Hz (10, 40, 50, 90, 120, 250 Hz) |
| Ngưỡng đánh thức, cảnh báo, báo động | 5–95 % dải đo |
| Bộ nhớ | 870 sự kiện, 262.000 khe thời gian |
| Nhiệt độ làm việc | −40 °C đến 85 °C |
| Kích thước, khối lượng | 123 × 78 × 55 mm, 515 g (không pin) |
| Tùy chọn | Tilt & Roll, nhiệt độ – độ ẩm, GPS, mô-đun Cellular, vệ tinh |
Cấu hình: dải đo, bộ lọc và ngưỡng
Sai lầm phổ biến nhất là để cấu hình mặc định. Ba thông số quyết định dữ liệu có dùng được hay không:
Dải đo. Chọn vừa đủ so với giới hạn của hàng để có độ phân giải tốt. Hàng nặng như máy biến áp thường dùng dải thấp (ví dụ ±10–30 G); dải ±200 G dành cho hàng nhẹ, cứng.
Bộ lọc tần số. Hàng càng nặng, va đập gây hại càng là xung dài, tần số thấp. Va đập ngắn, tần số cao trên khung thép (tiếng "cạch" khi móc cáp) có biên độ lớn nhưng thường không đủ năng lượng làm hỏng một khối hàng hàng trăm tấn. Bộ lọc thấp (10–50 Hz) cho máy biến áp, tua-bin giúp loại bỏ các đỉnh "nhiễu" này; bộ lọc cao (120–250 Hz) cho thiết bị nhẹ, nhạy.
Một ví dụ từ tài liệu của hãng: dự án điện gió ngoài khơi Trianel Windpark Borkum (Đức, 400 MW, 80 tua-bin) đã xác định rằng các va đập tần số thấp, thời gian xung trên 50 ms đủ để làm tua-bin hỏng sớm. Sau đó dự án dùng ShockLog 298 để giám sát cả 80 tua-bin trong vận chuyển, lưu kho và lắp đặt — cho đúng loại sự kiện đó.
Ba ngưỡng. Đặt theo giới hạn trong hồ sơ vận chuyển của nhà sản xuất: ngưỡng báo động bằng giới hạn, ngưỡng cảnh báo thấp hơn (ví dụ 60–70 % giới hạn) để biết khâu nào đang "sát nút", ngưỡng đánh thức đủ thấp để ghi được bối cảnh nhưng không làm đầy bộ nhớ.
Lắp đặt: khung chính, trục rõ ràng, sơ đồ có chữ ký
- Lắp trên khung chính hoặc thùng máy — không lên tấm vỏ mỏng, nắp, hộp phụ kiện. Tấm mỏng rung riêng và cho số liệu sai lệch.
- Định hướng trục: X theo hướng xe chạy, Z theo phương đứng (hoặc theo quy ước của hồ sơ). Vẽ sơ đồ trục, chụp ảnh, ghi serial và có chữ ký các bên.
- Đế từ SL298MM giúp lắp nhanh, tháo lại được trên vỏ thép; cáp, iButton, giá lắp xem phụ kiện ShockLog.
- Đồng bộ đồng hồ thiết bị trước khi khởi động — thời gian của sự kiện là căn cứ đối chiếu với nhật ký vận chuyển.
- Khởi động ghi bằng phần mềm hoặc iButton Start; kiểm tra đèn LED trước khi niêm phong.
- Vận chuyển hàng không: dùng mã
-NB(không kèm pin lithium) và mua pin tại chỗ khi cần.
Thêm chỉ thị trên vỏ kiện là lớp bảo vệ thứ hai: ShockWatch 2 QR và TiltWatch cho người bốc xếp biết hàng đang được giám sát — xem bài TiltWatch chống lật và chọn mức G ShockWatch.
Đọc dữ liệu tại các điểm giao nhận và quy trách nhiệm
Quy trình Fast Group đề xuất cho dự án EPC:
| Điểm | Việc cần làm |
|---|---|
| Nhà máy / cảng xếp | Lắp, khởi động, chụp ảnh đèn xanh; biên bản có serial, sơ đồ trục, cấu hình |
| Mỗi lần chuyển giao (cảng dỡ, sà lan, kho bãi) | Xem đèn; nếu vàng/đỏ: tải dữ liệu ngay, lập biên bản có mặt các bên |
| Đến công trường | Tải dữ liệu đầy đủ, xuất báo cáo sự kiện và khe thời gian |
| Phân tích | Đối chiếu thời điểm sự kiện với nhật ký vận chuyển (cẩu, chuyển tải, đoạn đường xấu); với GPS, đối chiếu vị trí |
| Hồ sơ | Báo cáo cho chủ đầu tư, nhà sản xuất, giám định bảo hiểm; lưu cùng biên bản giao nhận |
Khi cần biết sự cố ngay lúc xảy ra — ví dụ tuyến vận chuyển dài ngày, hàng qua nhiều nước — dùng ShockLog Cellular GL: thiết bị gửi cảnh báo và vị trí qua mạng di động, giúp dừng hàng để kiểm tra trước khi hư hỏng lan rộng. Gói dịch vụ: 6 tháng, 12 tháng, 24 tháng.
Cấu hình gợi ý theo loại hàng
| Hàng | Cấu hình gợi ý |
|---|---|
| Máy biến áp lực, kháng điện | SL298GPS-TR-H-A (GPS, Tilt & Roll, nhiệt độ – độ ẩm) hoặc ShockLog Cellular GL |

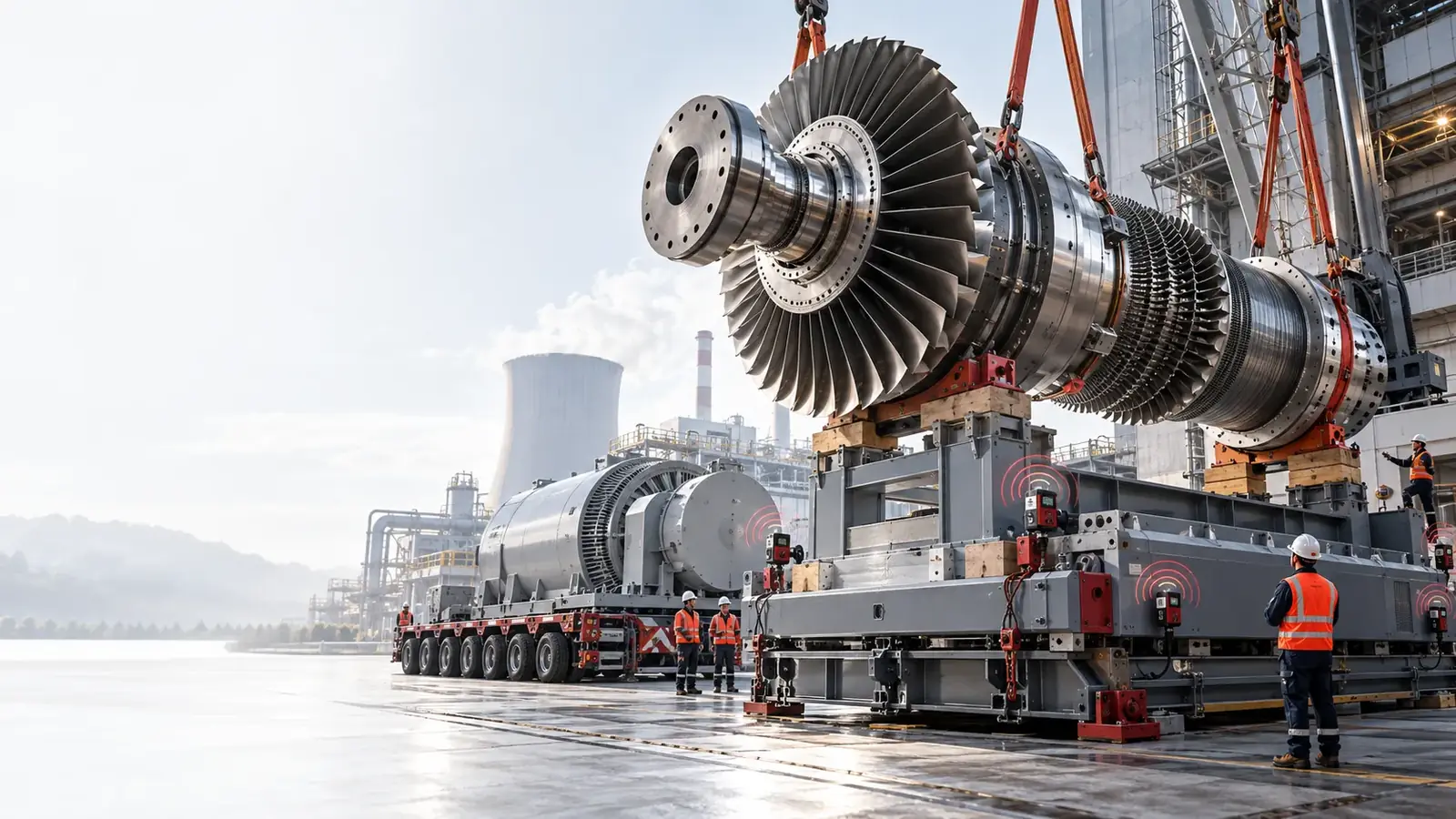

| Tua-bin, máy phát, nacelle điện gió | SL298TR-A |

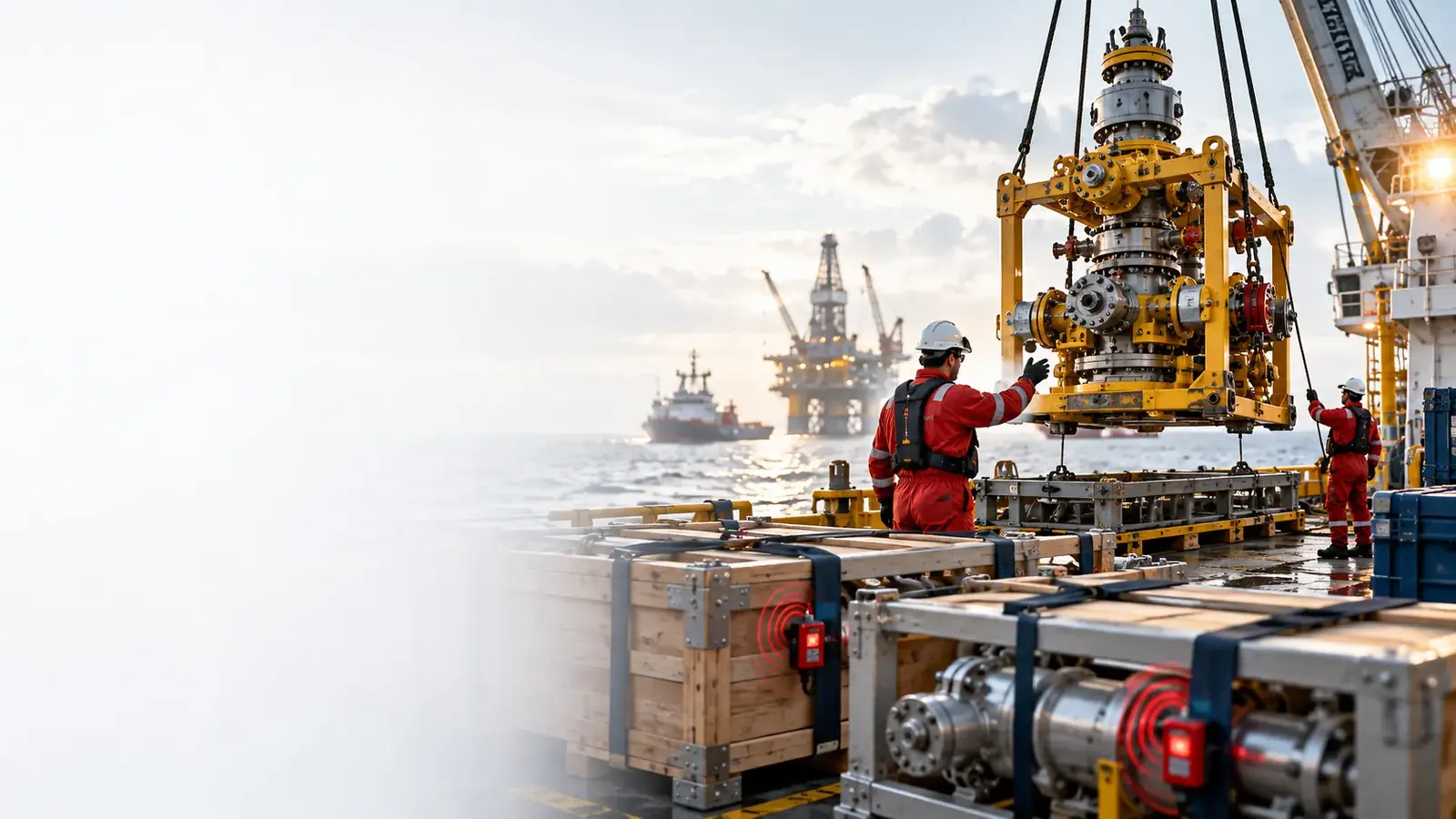

| Mô-đun công nghệ dầu khí, thiết bị đầu giếng | SL298TR-A + chỉ thị trên kiện |
| Thiết bị y tế lớn, chẩn đoán hình ảnh | SL298-H-A |
| Hàng giá trị vừa, chỉ cần một dải đo | ShockLog 248 (10, 30 hoặc 100 G) |
Giải pháp theo ngành: nhà máy điện, trạm biến áp, điện gió, logistics, hàng dự án EPC, dầu khí, hóa dầu, đường sắt, vận tải nặng. Toàn bộ nhóm: thiết bị ghi va đập.
Hướng dẫn tổng quan liên quan: tem va đập là gì, các loại chỉ thị va đập.
Thiết bị điện gió: vận chuyển cánh quạt, nacelle.
Tài liệu gốc dùng trong bài
Bài viết đối chiếu với tài liệu do SpotSee phát hành. Tải bản PDF để xem chi tiết.
- ShockLog 298 Data SheetDatasheet · PDF · 16 trang · 788 KBTải PDF
- ShockLog 298 Impact Recorder OverviewBrochure · PDF · 5 trang · 620 KBTải PDF
- wind turbine case study shocklog 298 documentCase study · PDF · 2 trang · 632 KBTải PDF
- ShockLog Cellular Data SheetDatasheet · PDF · 4 trang · 344 KBTải PDF
Hỏi đáp
ShockLog 298 ghi được bao nhiêu sự kiện?
Theo SpotSee, đến 870 sự kiện chi tiết (tùy cấu hình) và 262.000 khe thời gian tóm tắt cho toàn bộ hành trình.
Nên chọn bộ lọc tần số nào cho máy biến áp?
Hàng nặng như máy biến áp, tua-bin thường dùng bộ lọc tần số thấp (10–50 Hz) để tập trung vào các va đập kéo dài có khả năng gây hư hỏng. Giá trị cụ thể nên thống nhất với nhà sản xuất máy và đơn vị giám định.
Thiết bị có đi được đường hàng không không?
Có các mã không kèm pin (hậu tố -NB) cho trường hợp hạn chế vận chuyển pin lithium; mua pin tại điểm đến. Fast Group tư vấn cấu hình theo tuyến vận chuyển.
Fast Group có hỗ trợ đọc và phân tích dữ liệu không?
Fast Group hỗ trợ cấu hình thiết bị theo hồ sơ vận chuyển, hướng dẫn lắp đặt, tải dữ liệu và xuất báo cáo bằng phần mềm ShockLog. Liên hệ để được tư vấn theo dự án.
