Hư hỏng vì sai tư thế khác hư hỏng vì va đập
Chỉ thị va đập trả lời câu hỏi "kiện có bị rơi, bị đâm mạnh không". Nhưng có một nhóm hàng hỏng mà không cần va đập: chỉ cần bị đặt sai tư thế trong một khoảng thời gian.
| Thiết bị | Điều gì xảy ra khi bị nghiêng, nằm | Hệ quả thường gặp |
|---|---|---|
| Máy nén lạnh, điều hòa, tủ lạnh y tế | Dầu bôi trơn chảy khỏi các-te vào đường ống | Máy nén thiếu dầu khi khởi động; nhà sản xuất thường yêu cầu để đứng một thời gian trước khi chạy |
| Máy biến áp, kháng điện | Lõi, cuộn dây, kết cấu ép chịu tải theo phương không thiết kế | Dịch chuyển lõi, phải thí nghiệm lại trước khi đóng điện |
| Tủ điện, tủ rack máy chủ | Trọng tâm cao, khung không chịu tải ngang | Biến dạng khung, bung đầu nối, hỏng ổ cứng |
| Thiết bị chẩn đoán hình ảnh, máy phân tích | Cơ cấu chính xác, bình chứa chất lỏng | Lệch cơ khí, rò rỉ, phải hiệu chỉnh lại |
| Chai lọ hóa chất, mẫu chất lỏng | Nắp chịu áp lực chất lỏng | Rò rỉ, nhiễm bẩn |
Nhãn "This side up" và mũi tên chỉ là lời nhắc. Theo SpotSee, khi có chỉ thị nghiêng trên kiện, kiện không thể bị lật mà không để lại bằng chứng — và chính việc người bốc xếp nhìn thấy kiện đang được giám sát đã làm thay đổi cách họ xử lý.
Ba dòng TiltWatch và cách chúng hoạt động

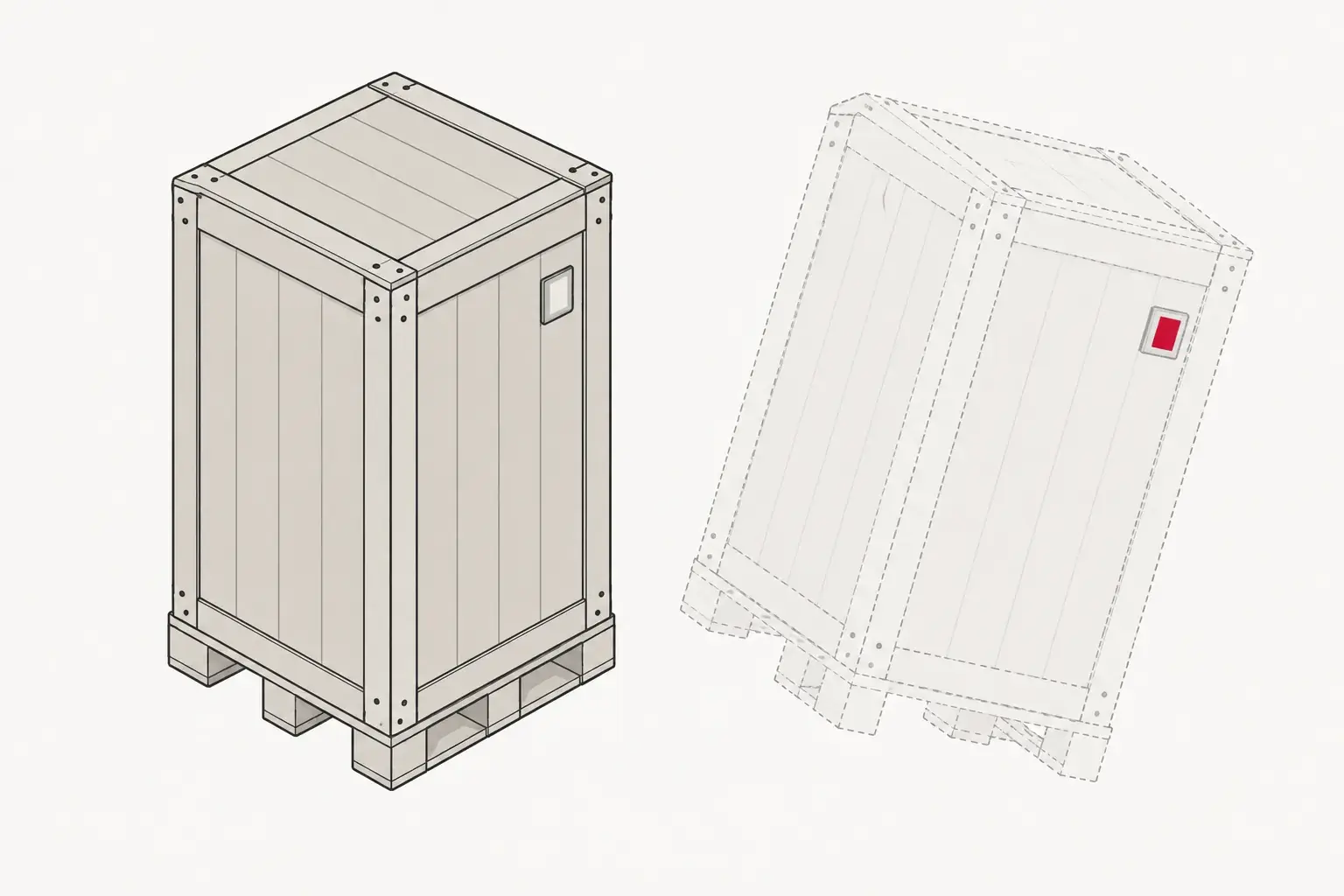

TiltWatch là chỉ thị cơ học, không pin. Khi kiện nghiêng quá góc ngưỡng, phần tử chỉ thị (đĩa thép không nhiễm từ hoặc bi) dịch chuyển vào vùng báo và giữ nguyên ở đó dù kiện đã được dựng lại. Thiết kế được hãng hiệu chỉnh để không bị ảnh hưởng bởi rung động ngẫu nhiên khi vận chuyển bình thường.
| Thông số (theo SpotSee) | TiltWatch XTR QR | TiltWatch Plus | TiltWatch RFID |
|---|---|---|---|
| Kích hoạt | Nghiêng quá 80° | Từ 30°, bước 10° đến 90° | Nghiêng quá 85° |
| Cho biết hướng nghiêng | Không | Có (trái / phải) | Không |
| Cho biết góc nghiêng | Không | Có | Không |
| Báo lật hoàn toàn | Không | Có | Không |
| Dung sai | ±5° ở 20 °C | ±5° ở 20 °C | — |
| Đọc kết quả | Nhìn + quét QR bằng điện thoại | Nhìn | Đầu đọc RFID UHF |
| Nhiệt độ, độ ẩm làm việc | −40…60 °C; 5–99 % RH | −40…60 °C; 5–99 % RH | — |
| Lắp đặt | Keo hoặc lỗ bắt vít, đinh, ghim | Keo, lộ ra khi bóc lớp lót và chốt | Keo hoặc vít, đinh, ghim |
XTR QR là lựa chọn phổ biến nhất: đơn giản, rõ ràng — đỏ hay không đỏ — và người nhận quét QR là lưu được trạng thái, thời gian, vị trí, serial lên SpotSee Cloud mà không cần cài ứng dụng. Plus dành cho hàng cần biết "nghiêng bao nhiêu, về phía nào" để đánh giá theo giới hạn của nhà sản xuất. RFID dành cho kho có cổng đọc UHF, kiểm tra hàng nhận tự động không cần người nhìn từng kiện.
Chọn đúng: góc ngưỡng phải khớp với rủi ro thật
Câu hỏi đầu tiên không phải "mua loại nào" mà là "thiết bị của tôi chịu được nghiêng bao nhiêu" — con số này thường có trong hướng dẫn vận chuyển của nhà sản xuất thiết bị.
| Giới hạn trong hướng dẫn vận chuyển | Gợi ý |
|---|---|
| "Không được đặt nằm", "Luôn giữ thẳng đứng" | TiltWatch XTR QR (24101-Q) — báo khi nghiêng quá 80° |
| Giới hạn cụ thể, ví dụ không nghiêng quá 30° hoặc 45° | TiltWatch Plus (24114) — đọc được bậc 30°, 40°, 50°… |
| Kho trung tâm nhận nhiều kiện mỗi ngày, có hạ tầng RFID | TiltWatch RFID (24101RF) |
| Cần biết thời điểm nghiêng và góc theo thời gian | ShockLog 298 có Tilt & Roll, ví dụ SL298TR-A |
Hầu hết kiện sợ nghiêng cũng sợ va đập. Gắn đồng thời TiltWatch và ShockWatch 2 QR với mức G chọn theo khối lượng kiện — xem bảng chọn mức G.
Dán đúng để chỉ thị đo đúng
- Mặt đứng, thẳng đứng. Dán TiltWatch lên mặt đứng của kiện, thân chỉ thị thẳng đứng theo vạch chuẩn. Dán lệch làm sai góc kích hoạt.
- Ổn định trước khi kích hoạt. Đặt kiện ở tư thế đúng, rồi mới bóc lớp lót (XTR) hoặc tháo chốt kích hoạt (Plus).
- Bề mặt sạch, khô, phẳng. Với kiện gỗ thô, dùng lỗ bắt vít, đinh hoặc ghim của XTR thay cho keo.
- Phủ hai mặt phẳng. XTR giám sát một mặt phẳng nghiêng; kiện có thể nghiêng theo cả hai phương thì dán hai chỉ thị trên hai mặt kề nhau.
- Nhãn đi kèm. Dán nhãn cảnh báo TiltWatch cạnh chỉ thị: nó báo cho người bốc xếp biết kiện đang được giám sát và hướng dẫn người nhận ghi chú vào vận đơn. Các bản song ngữ, đa ngôn ngữ có trong phụ kiện chỉ thị.
- Hạn dùng của keo. Theo hãng, keo của XTR có hạn 2 năm, của Plus 1 năm trước khi dán — kiểm tra khi lưu kho chỉ thị lâu.
Khi nhận hàng thấy TiltWatch đã đỏ
- Chưa ký nhận "hàng tốt". Ghi chú vào vận đơn, biên bản giao nhận: "TiltWatch serial … đã kích hoạt".
- Chụp ảnh chỉ thị và kiện; với XTR QR, quét QR để lưu bằng chứng có thời gian, vị trí.
- Mở kiểm tra theo hướng dẫn của nhà sản xuất thiết bị — với máy nén, thường là để đứng yên một thời gian quy định trước khi chạy; với máy biến áp, thực hiện các thí nghiệm theo hồ sơ.
- Báo nhà vận chuyển và bảo hiểm trong thời hạn hợp đồng.
- Phân tích nguyên nhân: khâu nào, đơn vị nào; nếu lặp lại, cân nhắc thiết bị ghi có thời gian như ShockLog để xác định chính xác thời điểm.
Bài liên quan: ShockLog 298 cho máy biến áp, hàng dự án EPC. Giải pháp theo ngành: nhà máy điện, trạm biến áp, bán dẫn, data center, thiết bị y tế, chẩn đoán hình ảnh, nhà sản xuất thiết bị, bảo hành. Toàn bộ nhóm: chỉ thị nghiêng.
Hướng dẫn tổng quan liên quan: tem va đập là gì, các loại chỉ thị va đập.
Tài liệu gốc dùng trong bài
Bài viết đối chiếu với tài liệu do SpotSee phát hành. Tải bản PDF để xem chi tiết.
- TiltWatch Indicators Product OverviewBrochure · PDF · 2 trang · 325 KBTải PDF
- TiltWatch XTR Mount CardHướng dẫn sử dụng · PDF · 1 trang · 34 KBTải PDF
- Impact and Tilt Indicators for PackagingBrochure · PDF · 2 trang · 477 KBTải PDF
Hỏi đáp
Xe lên dốc, phanh gấp có làm TiltWatch XTR kích hoạt không?
Góc nghiêng khi xe lên dốc, phanh hay vào cua nhỏ hơn nhiều so với ngưỡng 80° của XTR. Hãng thiết kế chỉ thị để không bị ảnh hưởng bởi rung động ngẫu nhiên trong vận chuyển bình thường.
TiltWatch có dùng lại được không?
Không. TiltWatch là chỉ thị dùng một lần, có serial; trạng thái đã kích hoạt được giữ nguyên làm bằng chứng.
Một kiện cần dán mấy chỉ thị nghiêng?
Với TiltWatch XTR, mỗi chỉ thị giám sát một mặt phẳng; kiện có thể nghiêng theo cả hai phương nên dán hai chỉ thị trên hai mặt kề nhau. TiltWatch Plus báo cả nghiêng trái, phải và lật hoàn toàn.
Khác nhau giữa TiltWatch và chức năng Tilt & Roll của ShockLog?
TiltWatch cho biết kiện đã từng nghiêng quá ngưỡng hay chưa. ShockLog 298 có Tilt & Roll ghi góc nghiêng, lăn theo thời gian cùng với va đập, nhiệt độ — dùng cho hàng giá trị lớn cần xác định khâu nào gây ra sự cố.
