Vì sao thiết bị điện gió cần giám sát vận chuyển
Điện gió — đặc biệt điện gió ven biển và ngoài khơi ở Việt Nam — đi kèm một chuỗi logistics siêu trường siêu trọng:
| Bộ phận | Đặc điểm | Rủi ro chính |
|---|---|---|
| Cánh quạt | Rất dài, composite, nhạy với tải điểm và uốn | Va đập khi cẩu, đặt xuống khung; rung kéo dài trên đường công vụ |
| Nacelle | Rất nặng, chứa hộp số, máy phát, ổ trục chính | Va đập tần số thấp khi cẩu, đặt lên sà lan, tàu |
| Hub, hộp số, máy phát (vận chuyển riêng) | Cơ khí chính xác | Hư hỏng ổ trục, bánh răng do xung kéo dài |
| Đoạn tháp | Lớn, nặng | Biến dạng mặt bích khi đặt lệch |
Hư hỏng bên trong thường không thấy bằng mắt khi nhận hàng, và nếu tua-bin đã lắp mới phát hiện thì chi phí sửa chữa trên cao rất lớn.
Bài học từ Trianel Windpark Borkum
Theo case study của SpotSee: dự án Trianel Windpark Borkum (Đức) — 400 MW, 80 tua-bin, ngoài khơi đảo Borkum ở Biển Bắc — là dự án điện gió ngoài khơi quy mô lớn đầu tiên ở châu Âu do các đơn vị điện địa phương đầu tư.
Để tránh chi phí lắp đặt một tua-bin đã hỏng, chủ đầu tư cần biết loại sự kiện nào gây hư hỏng rồi giám sát đúng loại đó:
- Họ chọn ShockLog 298 vì ghi được hướng, biên độ và thời gian của xung va đập.
- Họ xác định rằng va đập tần số thấp, thời gian xung trên 50 ms đủ để làm tua-bin hỏng sớm.
- Sau đó họ mua ShockLog 298 để giám sát cả 80 tua-bin trong vận chuyển, lưu kho và lắp đặt.
Bài học cốt lõi: với thiết bị nặng, cú va đập nguy hiểm không phải là cú "cạch" biên độ cao mà là cú đặt xuống chậm, nặng, kéo dài — và thiết bị ghi phải được cấu hình để bắt đúng loại đó.
Cấu hình ShockLog 298 cho thiết bị điện gió
| Thông số | Gợi ý cho hàng nặng | Lý do |
|---|---|---|
| Dải đo | Dải thấp (ví dụ ±10–30 G) | Độ phân giải tốt ở mức vài G |
| Bộ lọc tần số | Thấp (10–50 Hz) | Loại đỉnh tần số cao không gây hại, giữ xung dài |
| Ngưỡng báo động | Theo giới hạn của nhà sản xuất tua-bin cho từng phương | Bằng chứng theo hợp đồng |
| Ngưỡng cảnh báo | Thấp hơn (ví dụ 60–70 % giới hạn) | Biết khâu nào "sát nút" |
| Tùy chọn | Tilt & Roll, GPS, nhiệt độ – độ ẩm | Nacelle sợ nghiêng; cần vị trí; hộp số sợ ẩm |
| Thời gian thực | ShockLog Cellular GL | Cảnh báo ngay khi có sự kiện trên tuyến dài |
ShockLog 298 có dải ±1 đến ±200 G, bộ lọc 10–250 Hz, thức dậy trong 0,25 ms, lấy mẫu 4.096 mẫu/giây mỗi trục, lưu đến 870 sự kiện chi tiết và 262.000 khe thời gian. Mã gợi ý: SL298TR-A (Tilt & Roll), SL298GPS-TR-H-A (GPS, Tilt & Roll, nhiệt độ – độ ẩm). Chi tiết về cấu hình và lắp đặt: ShockLog 298 cho máy biến áp, hàng EPC.
Lắp ở đâu, đọc khi nào
Vị trí lắp:

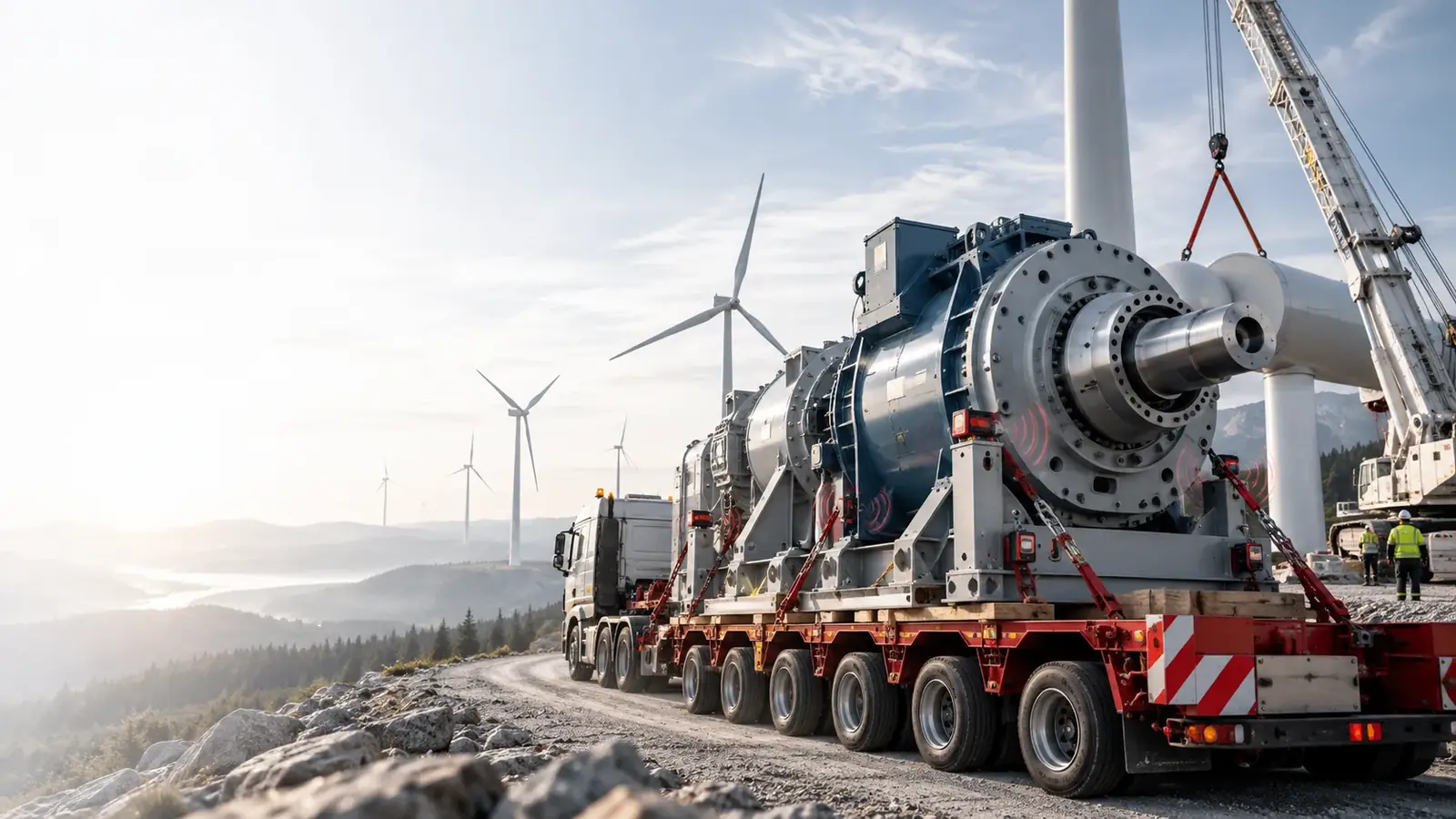

- Nacelle, hub, hộp số: trên khung chính hoặc bệ đỡ cứng, không lên nắp mỏng.

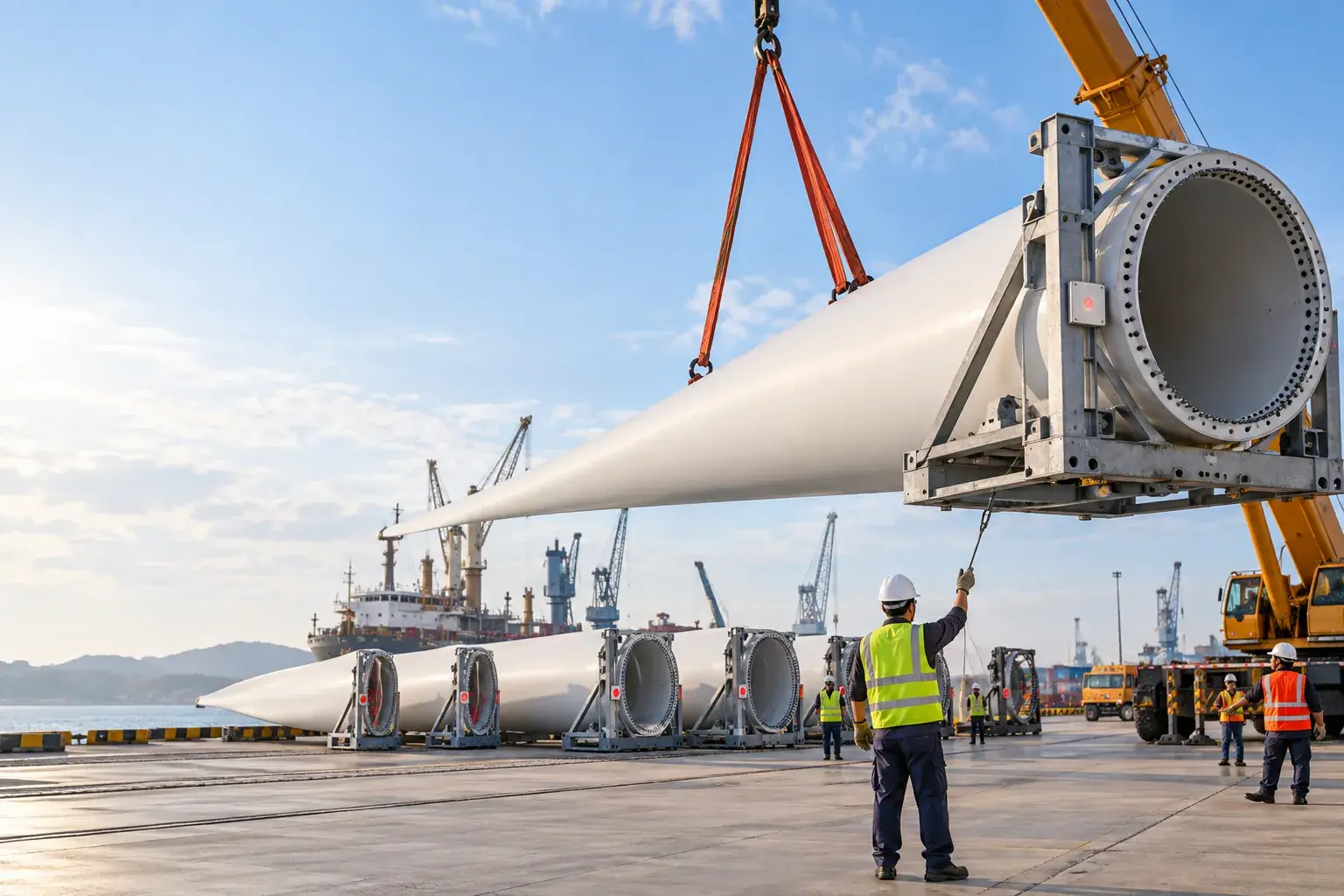

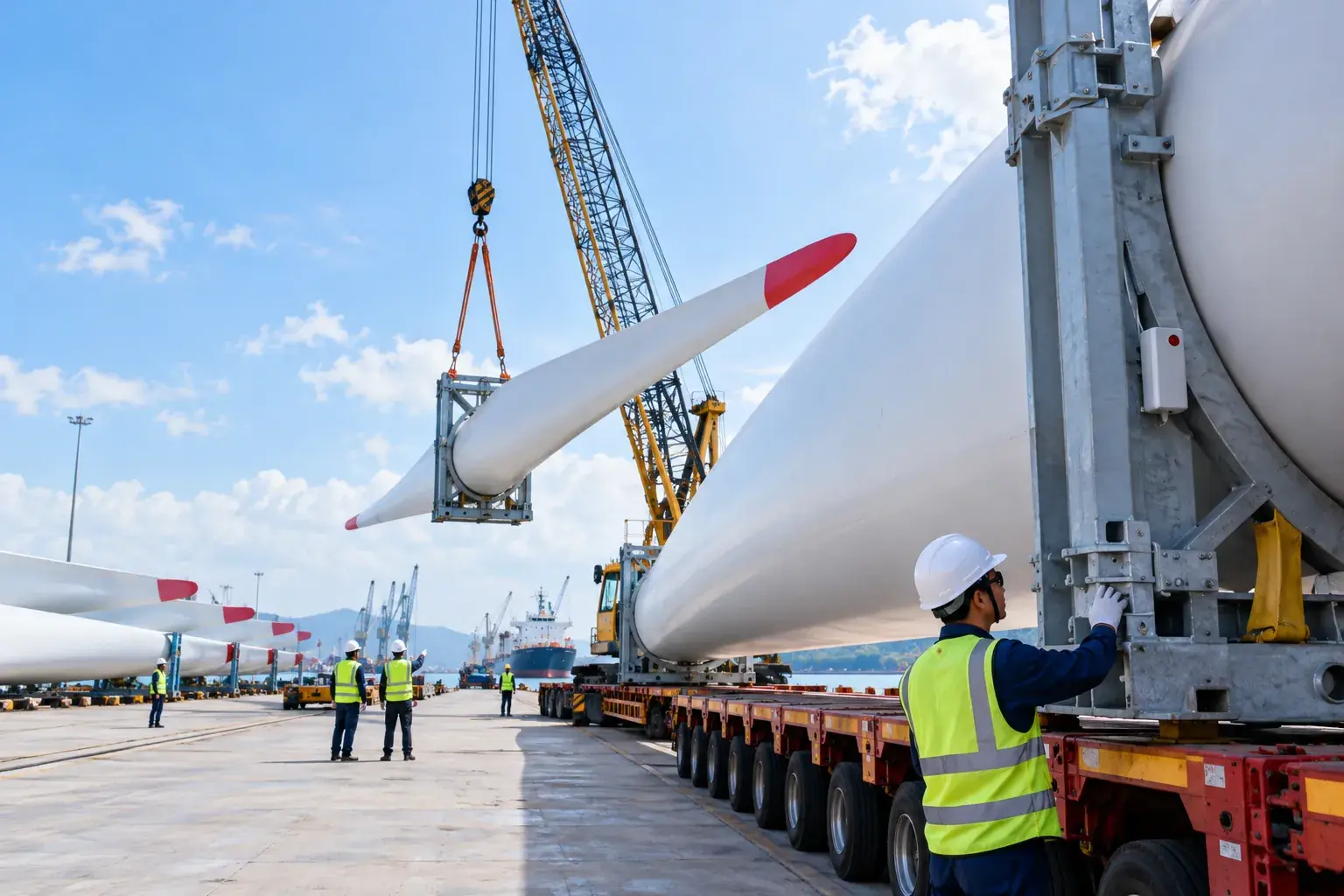

- Cánh quạt: trên khung vận chuyển (root frame, tip frame) — không dán lên vỏ composite.
- Ghi sơ đồ trục X/Y/Z theo hướng di chuyển; chụp ảnh, ký biên bản.
Lớp chỉ thị bên ngoài:
- ShockWatch 2 QR mức G thấp (5–10 G) trên khung — răn đe và kiểm tra nhanh.
- TiltWatch cho nacelle, hộp số — sợ nghiêng.
- MAG 2000 (0,5–20 G, đặt lại được) cho hàng rất nặng, có thể tái sử dụng qua nhiều chuyến.
Đọc dữ liệu tại điểm giao nhận: nhà máy → cảng xếp → tàu → cảng dỡ → bãi tập kết → công trường. Mỗi lần chuyển giao: xem đèn trạng thái; vàng/đỏ thì tải dữ liệu ngay, lập biên bản có mặt các bên.
Giải pháp: nhà máy điện, trạm biến áp, điện gió, logistics, hàng dự án EPC. Tổng quan: tem va đập là gì. Nhóm: thiết bị ghi va đập.
Tài liệu gốc dùng trong bài
Bài viết đối chiếu với tài liệu do SpotSee phát hành. Tải bản PDF để xem chi tiết.
- wind turbine case study shocklog 298 documentCase study · PDF · 2 trang · 632 KBTải PDF
- ShockLog 298 Data SheetDatasheet · PDF · 16 trang · 788 KBTải PDF
- ShockLog 298 Impact Recorder OverviewBrochure · PDF · 5 trang · 620 KBTải PDF
- ShockLog Cellular Data SheetDatasheet · PDF · 4 trang · 344 KBTải PDF
- MAG 2000 OverviewBrochure · PDF · 9 trang · 1,3 MBTải PDF
Hỏi đáp
Vì sao cần bộ lọc tần số thấp cho thiết bị điện gió?
Hàng nặng như nacelle, hộp số bị hư hỏng chủ yếu bởi xung va đập kéo dài, tần số thấp. Dự án Trianel Windpark Borkum xác định xung trên 50 ms đủ gây hỏng sớm; bộ lọc thấp giúp tập trung vào đúng loại sự kiện này.
Gắn thiết bị ghi lên cánh quạt ở đâu?
Lên khung vận chuyển (root frame hoặc tip frame), không dán trực tiếp lên vỏ composite; ghi sơ đồ trục và chụp ảnh vị trí lắp.
Một nacelle cần mấy thiết bị?
Thường một ShockLog trên khung chính, kèm chỉ thị va đập và nghiêng ở các mặt. Hàng rất lớn có thể dùng hai thiết bị ở hai đầu để phủ toàn bộ kết cấu.
Có thể nhận cảnh báo ngay khi hàng còn trên biển không?
ShockLog Cellular GL gửi cảnh báo qua mạng di động khi có vùng phủ sóng; trên biển xa bờ, dữ liệu được lưu trong thiết bị và tải khi về cảng.
