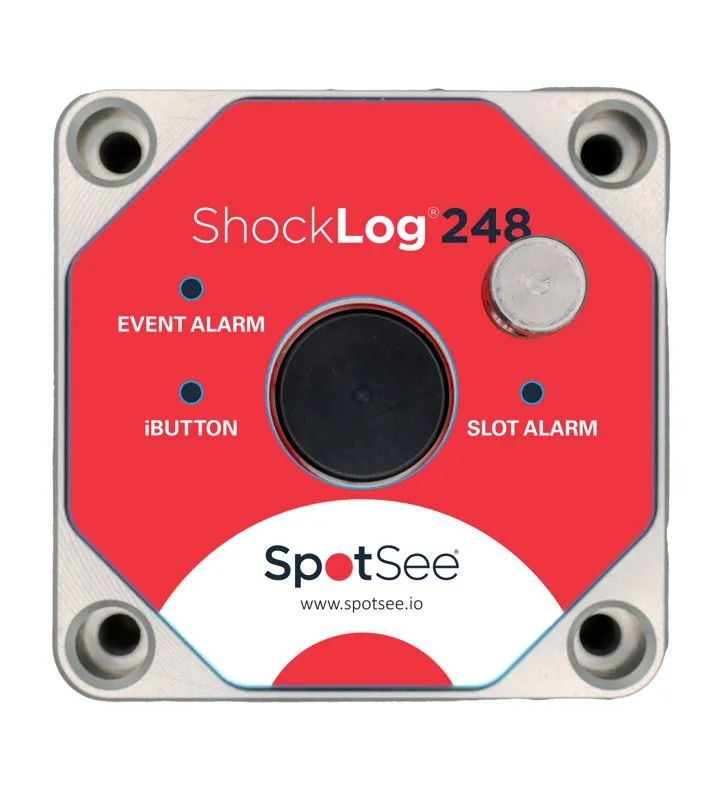

Ảnh sản phẩm ShockLog 248, nguồn SpotSee
ShockLog 248
Thiết bị ghi va đập 3 trục, gọn, kín nước IP67
ShockLog 248 ghi va đập theo ba trục X, Y, Z và nhiệt độ trong, cảm biến nhiệt độ – độ ẩm ngoài tùy chọn. Lưu sự kiện đầu tiên cùng 14 sự kiện nặng nhất dạng đường cong, tóm tắt 128 sự kiện và 262.000 khe thời gian. Kín nước IP67, pin khoảng 12 tháng, đèn LED báo động.
- Nhóm
- Thiết bị ghi va đập
- Dải đo (đặt tại nhà máy)
- ±10, ±30, ±100 G
- Bộ nhớ
- Sự kiện đầu + 14 nặng nhất; tóm tắt 128
- Bảo vệ
- IP67, chống nhiễu RF
- Pin
- ~12 tháng
- Kích thước, khối lượng
- 84 × 84 × 55 mm, 445 g
- Số mã hàng
- 17 mã
Cách hoạt động
Gia tốc kế áp điện ba trục đánh thức thiết bị trong 0,25 ms khi có va đập vượt ngưỡng. ShockLog 248 giữ đường cong chi tiết của sự kiện đầu tiên và 14 sự kiện nặng nhất, ghi tóm tắt tới 128 sự kiện (đỉnh X, Y, Z, thời điểm) và lịch sử theo khe thời gian. Đèn LED cho biết đã có cảnh báo hay báo động; iButton giúp khởi động, dừng, tải dữ liệu mà không mở thiết bị, giữ thiết bị kín và chống can thiệp.
Thông số kỹ thuật
| Thông số | Giá trị (theo SpotSee) |
|---|---|
| Dải gia tốc (đặt tại nhà máy) | ±10 G, ±30 G, ±100 G |
| Bộ lọc cut-off | 40, 90, 250 Hz |
| Ngưỡng cảnh báo, báo động | 11–95 % dải |
| Thời gian đánh thức | 0,25 ms |
| Sai số thang đo | ±2 % |
| Nhiệt độ làm việc | −40 °C đến 85 °C |
| Độ ẩm (cảm biến tùy chọn) | 0–100 % RH |
| Bảo vệ | IP67, chống nhiễu RF |
| Kích thước, khối lượng | 84 × 84 × 55 mm, 445 g (không pin) |
| Pin | 1 × lithium thionyl chloride 3,6 V hoặc 1 × kiềm AA; ~12 tháng |
| Truyền dữ liệu | iButton, USB |
Cách chọn mã
| Mã | Dải, cut-off | Phù hợp |
|---|---|---|
| SL248-10-A | ±10 G, 40 Hz | Hàng rất nặng: máy biến áp, máy phát |
| SL248-30-A | ±30 G, 90 Hz | Thiết bị công nghiệp, tủ điện, máy CNC |
| SL248-100-A | ±100 G, 250 Hz | Thiết bị nhẹ, cứng, linh kiện |
Hậu tố H | Kèm cảm biến H&T ngoài | Cần thêm nhiệt độ, độ ẩm |
Hậu tố -NB | Không kèm pin | Gửi hàng không |
-HYO | Kèm chứng nhận hiệu chuẩn 2 năm | Hồ sơ dự án yêu cầu |
Cần GPS, Tilt & Roll hoặc 870 sự kiện chi tiết: chọn ShockLog 298.
Hướng dẫn sử dụng
- Cấu hình ngưỡng và khe thời gian bằng ShockLog Software.
- Lắp lên khung cứng bằng vít hoặc đế từ SL248-208MM; ghi hướng trục.
- Khởi động bằng iButton Start, kiểm tra LED.
- Khi nhận: đọc LED, tải dữ liệu bằng iButton Download hoặc USB, lưu báo cáo vào hồ sơ.
17 mã ShockLog 248
Mỗi mã là một cấu hình cụ thể. Bấm vào mã để xem thông số, quy cách và gửi yêu cầu báo giá.
| Mã hàng | Mô tả | Thông số chính | Quy cách |
|---|---|---|---|
| SL248-10-A | Thiết bị ghi va đập ShockLog 248 ±10 g | ±10 g | — |
| SL248-10H-A | Thiết bị ghi va đập ShockLog 248 ±10 g, cảm biến H&T ngoài | ±10 g, cảm biến H&T ngoài | — |
| SL248-10-A-HYO | Thiết bị ghi va đập ShockLog 248 ±10 g | ±10 g | — |
| SL248-30/20HZ-A | Thiết bị ghi va đập ShockLog 248 ±30 g | ±30 g | — |
| SL248-30H-A | Thiết bị ghi va đập ShockLog 248 ±30 g, cảm biến H&T ngoài | ±30 g, cảm biến H&T ngoài | — |
| SL248-100-A | Thiết bị ghi va đập ShockLog 248 ±100 g | ±100 g | — |
| SL248-100H-A | Thiết bị ghi va đập ShockLog 248 ±100 g, cảm biến H&T ngoài | ±100 g, cảm biến H&T ngoài | — |
| SL248-30-A | Thiết bị ghi va đập ShockLog 248 ±30 g | ±30 g | — |
| SL248-208MM | Đế nam châm cho ShockLog 248/208 | ±208 g | — |
| SL KIT 298-248-A | Bộ phụ kiện ShockLog 298/248 | Bộ phụ kiện ShockLog 298/248 | — |
| SL KIT 298-248-B | Bộ cáp USB và mini USB cho ShockLog 298/248 | Bộ cáp USB và mini USB cho ShockLog 298/248 | — |
| SL248-10H-A-NB | Thiết bị ghi va đập ShockLog 248 ±10 g, cảm biến H&T ngoài, không kèm pin | ±10 g, cảm biến H&T ngoài, không kèm pin | — |
| SL248-30-A-NB | Thiết bị ghi va đập ShockLog 248 ±30 g, không kèm pin | ±30 g, không kèm pin | — |
| SL248-30/20HZ-A-NB | Thiết bị ghi va đập ShockLog 248 ±30 g, không kèm pin | ±30 g, không kèm pin | — |
| SL248-30H-A-NB | Thiết bị ghi va đập ShockLog 248 ±30 g, cảm biến H&T ngoài, không kèm pin | ±30 g, cảm biến H&T ngoài, không kèm pin | — |
| SL248-100-A-NB | Thiết bị ghi va đập ShockLog 248 ±100 g, không kèm pin | ±100 g, không kèm pin | — |
| SL248-100H-A-NB | Thiết bị ghi va đập ShockLog 248 ±100 g, cảm biến H&T ngoài, không kèm pin | ±100 g, cảm biến H&T ngoài, không kèm pin | — |
Ứng dụng
- Máy biến áp, máy phát, động cơ
- Thiết bị dầu khí, turbine
- Thiết bị y tế lớn, máy MRI
Tài liệu kỹ thuật
Tài liệu gốc do SpotSee phát hành (tiếng Anh), tải trực tiếp từ Fast Group. Cần bản đúng phiên bản cho hồ sơ thầu, gửi yêu cầu để được xác nhận.
- ShockLog 248 Data SheetDatasheet · PDF · 10 trang · 1,0 MBTải PDF
- ShockLog 248 OverviewBrochure · PDF · 2 trang · 245 KBTải PDF
Hỏi đáp về ShockLog 248
ShockLog 248 khác 298 ở điểm nào?
248 gọn hơn, kín nước IP67, dải đo đặt sẵn tại nhà máy và lưu 15 đường cong chi tiết. 298 có dải ±1–200 G lập trình được, 870 sự kiện chi tiết, tùy chọn GPS, Tilt & Roll và Cellular.
Mua ShockLog 248 chính hãng ở đâu tại Việt Nam?
Fast Group Engineering (Công ty TNHH Fast Group) là nhà phân phối chính thức SpotSee tại Việt Nam, báo giá ShockLog 248 theo mã hàng, kèm thời gian giao hàng và chứng từ.
ShockLog 248 có bao nhiêu mã hàng?
Portal liệt kê 17 mã ShockLog 248 theo catalog công khai của SpotSee. Mỗi mã có trang riêng với thông số, quy cách đóng gói và tài liệu.
Cần thông tin gì để báo giá ShockLog 248?
Mã hàng (hoặc ngưỡng nhiệt độ, mức G, kiểu lắp cần dùng), số lượng, nơi giao hàng, thời điểm cần hàng và yêu cầu chứng từ.
