Ba môi trường siêu lạnh, ba bài toán
| Môi trường | Nhiệt độ | Dùng cho | Thách thức với thiết bị ghi |
|---|---|---|---|
| Tủ âm sâu (ULT freezer) | Khoảng −80 đến −60 °C | Ngân hàng mẫu, huyết tương, vaccine siêu lạnh | Logger thường không chịu được dải nhiệt; pin yếu ở nhiệt độ thấp |
| Đá khô (CO₂ rắn) | Khoảng −78,5 °C khi thăng hoa | Vận chuyển mẫu đông sâu, bệnh phẩm, sinh phẩm | Đá thăng hoa dần — nhiệt độ tăng khi hết đá; kiện thuộc hàng nguy hiểm khi đi máy bay |
| Nitơ lỏng / dry shipper | Khoảng −196 °C | Tế bào, mô, phôi, tế bào gốc, chủng vi sinh | Không logger tích hợp nào chịu được; phải dùng đầu dò |
Chọn logger theo dải nhiệt
Thông số theo tài liệu SpotSee:
| Model | Dải đo | Kiểu | Khi nào dùng |
|---|---|---|---|
| MaxiLog Alert −80 °C S (8114-S) | −80 °C đến +30 °C | Dùng một lần, màn hình cảnh báo | Gửi kèm từng thùng đá khô; người nhận đọc PDF |
| MaxiLog Alert −80 °C M (8114-M) | −80 °C đến +30 °C | Nhiều lần, cấu hình bằng MDAS | Tủ âm sâu, thùng đá khô tái sử dụng, thẩm định |
| 3C\Temp USB −200 °C (7065) | Đến −200 °C với đầu dò | Nhiều lần | Bình nitơ lỏng, dry shipper |
| MaxiLog Alert (8018-M) | −29 °C đến +72 °C | Nhiều lần | Không dùng cho đá khô — dùng cho kho −20 °C, 2–8 °C |
MaxiLog Alert có bộ nhớ 32K điểm, tùy chọn thời gian trễ khởi động, chu kỳ ghi, ngưỡng cao/thấp và kiểu báo động; dữ liệu đọc bằng phần mềm (có tùy chọn phần mềm hỗ trợ 21 CFR Part 11 theo tài liệu hãng).

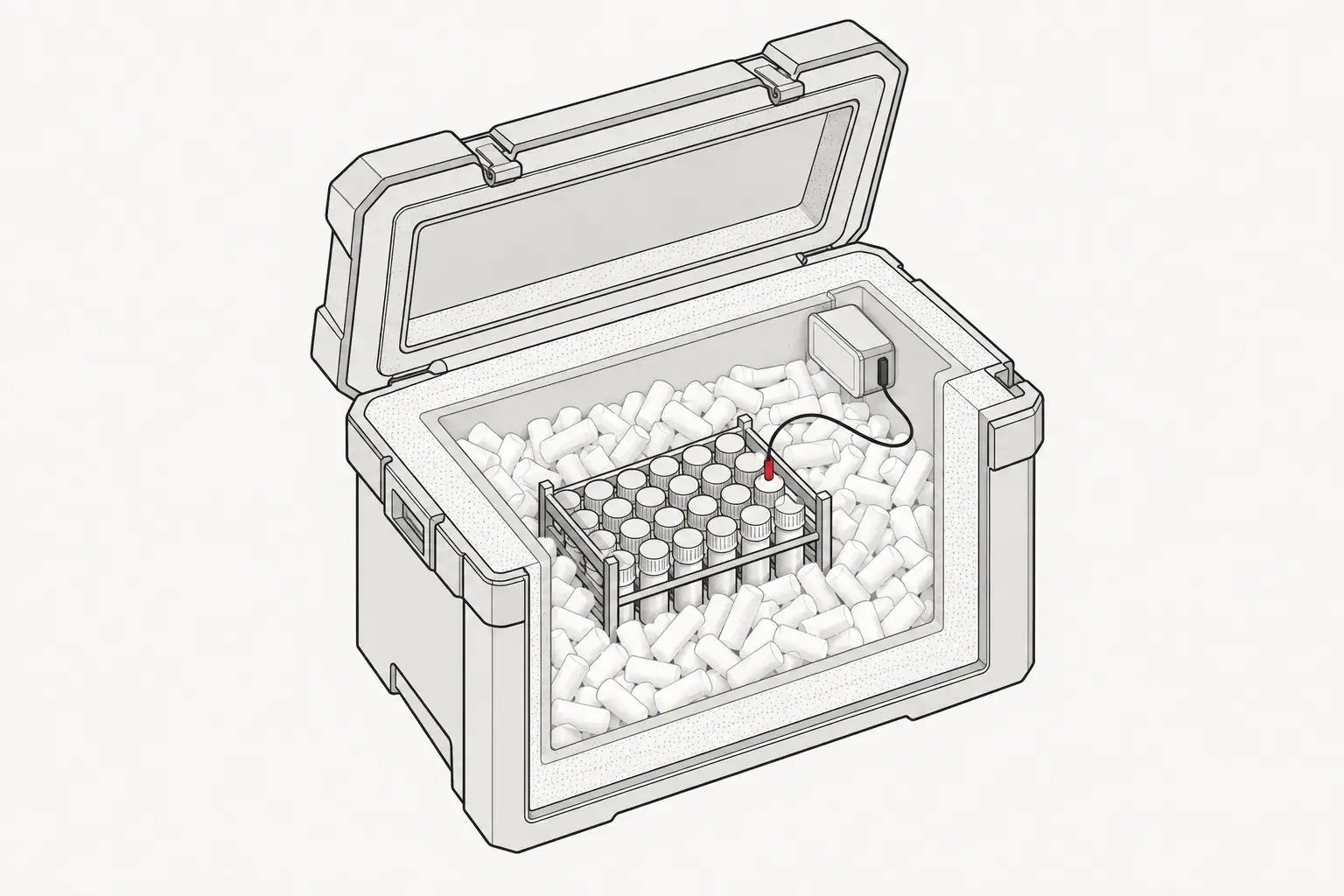

Đặt cảm biến ở đâu trong thùng đá khô
Nhiệt độ quan trọng là nhiệt độ của mẫu, không phải nhiệt độ của viên đá khô:
- Đặt cảm biến (hoặc đầu dò) cạnh giá mẫu, không chôn giữa đá khô — nếu không, logger chỉ báo −78 °C cho tới khi đá hết và mẫu đã ấm.
- Ổn định logger trước khi khởi động: dùng thời gian trễ khởi động để logger nguội cùng thùng, tránh báo động giả đầu chuyến.
- Ghi đủ thời gian của chặng dài nhất cộng dự phòng (chậm chuyến, kẹt hải quan).
- Theo dõi lượng đá: nhiệt độ mẫu bắt đầu tăng là dấu hiệu đá sắp hết — đây là thông tin quan trọng nhất của báo cáo.
- Với bình nitơ lỏng: đầu dò đưa vào khoang mẫu theo hướng dẫn của nhà sản xuất bình; thân logger ở ngoài.
Pin, hàng nguy hiểm và hàng không
- Đá khô khi đi máy bay là hàng nguy hiểm (UN 1845, nhóm 9) với yêu cầu về đóng gói thoát khí, khai báo khối lượng, nhãn — làm theo hướng dẫn của hãng bay, forwarder và IATA DGR.
- Pin lithium trong logger cũng chịu quy định vận chuyển hàng không về pin lắp trong thiết bị; kiểm tra với forwarder trước chuyến.
- Pin ở nhiệt độ thấp: dung lượng giảm mạnh ở nhiệt độ âm sâu — chọn đúng model thiết kế cho dải đó, không "thử" logger thường.
- Nhãn bên ngoài: hàng y tế nhạy nhiệt đi máy bay thường mang nhãn IATA "Time & Temperature Sensitive" — xem nhãn IATA cho hàng dược.
Báo cáo: điều cần xem khi nhận mẫu
Khi nhận thùng, đọc báo cáo logger (PDF tự tạo với bản dùng một lần, MDAS với bản nhiều lần) và kiểm tra:
| Mục | Câu hỏi |
|---|---|
| Nhiệt độ cao nhất | Mẫu có vượt giới hạn trên của quy trình (ví dụ −60 °C) không? |
| Thời gian trên ngưỡng | Vượt bao lâu, ở thời điểm nào của hành trình? |
| Xu hướng cuối chuyến | Nhiệt độ có đang tăng đều (đá sắp hết) không? |
| Khởi động, kết thúc | Có khớp với thời gian đóng thùng và nhận thùng không? |
Cách đọc từng mục trên báo cáo logger: data logger nhiệt độ là gì. Khi cần một bằng chứng cơ khí không cần pin cho ngưỡng âm (ví dụ hàng phải giữ trên −20 °C), xem ColdSNAP — dải ngưỡng −20 °C đến +15 °C.
Giải pháp: phòng xét nghiệm, bệnh phẩm, sinh phẩm, chuỗi lạnh vaccine, nghiên cứu, giáo dục. Nhóm: data logger nhiệt độ.
Tài liệu gốc dùng trong bài
Bài viết đối chiếu với tài liệu do SpotSee phát hành. Tải bản PDF để xem chi tiết.
- MaxiLog Alert Product OverviewBrochure · PDF · 2 trang · 468 KBTải PDF
- 3c\Temp Product OverviewBrochure · PDF · 2 trang · 378 KBTải PDF
- Configuration Guide for 3c\TempHướng dẫn sử dụng · PDF · 5 trang · 712 KBTải PDF
- MDAS SoftwareHướng dẫn sử dụng · PDF · 5 trang · 1,3 MBTải PDF
Hỏi đáp
Logger nào dùng được cho thùng đá khô?
Theo SpotSee, MaxiLog Alert −80 °C (8114-S dùng một lần, 8114-M dùng nhiều lần) có dải −80 °C đến +30 °C, phù hợp đá khô và tủ âm sâu. MaxiLog Alert thường (−29 °C đến +72 °C) không dùng cho đá khô.
Đo nhiệt độ bình nitơ lỏng bằng gì?
Cần logger có đầu dò chịu nhiệt độ cực thấp, như 3C\Temp USB −200 °C (7065); đầu dò đưa vào khoang mẫu, thân logger ở ngoài.
Nên đặt logger ở đâu trong thùng đá khô?
Đặt cảm biến hoặc đầu dò cạnh giá mẫu, không chôn giữa đá khô, để đo đúng nhiệt độ của mẫu và thấy được thời điểm đá sắp hết.
Đá khô có phải hàng nguy hiểm khi gửi máy bay không?
Có. Đá khô (UN 1845) thuộc nhóm 9 hàng nguy hiểm khi vận chuyển hàng không, cần đóng gói, khai báo và dán nhãn theo yêu cầu của hãng bay và IATA.
