Đèn tháp tín hiệu là gì và vì sao nhà máy nào cũng cần

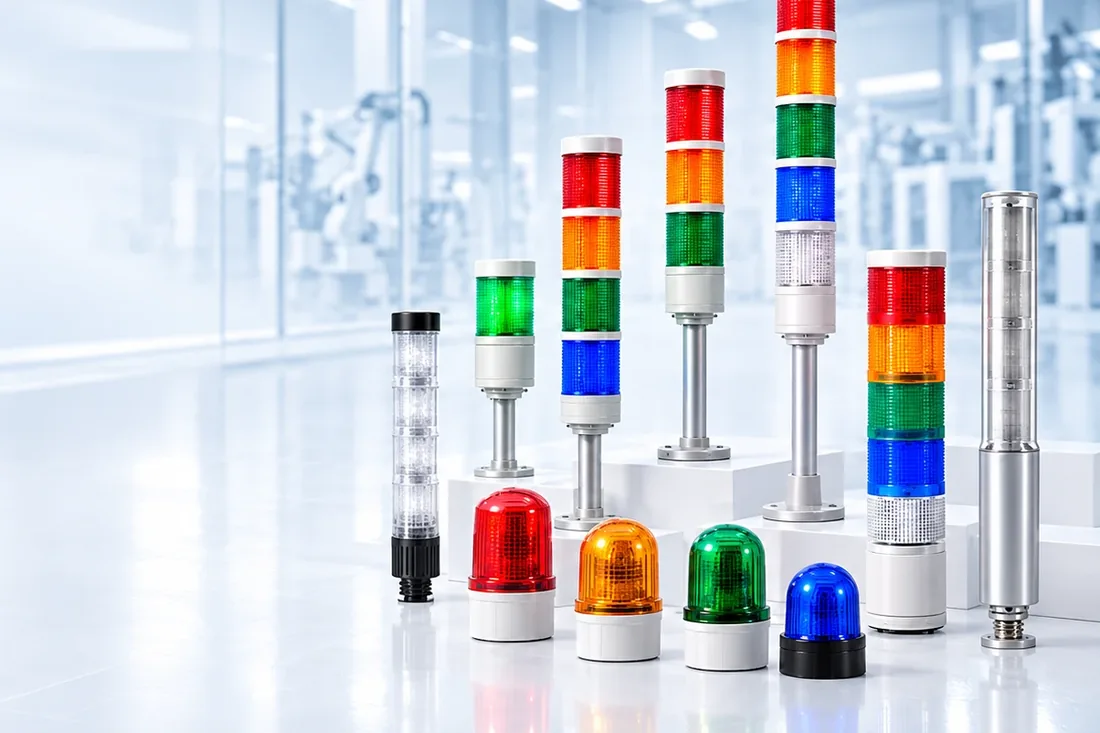

Đèn tháp tín hiệu (signal tower light, stack light, còn gọi là đèn báo tầng) là cụm đèn LED xếp chồng nhiều tầng màu, gắn trên máy hoặc tủ điện. Nó cho người vận hành biết trạng thái máy từ xa, không cần đến gần màn hình HMI: máy đang chạy bình thường, sắp hết vật tư, đang chờ thao tác hay đã dừng vì lỗi.

Trong một xưởng có hàng chục máy CNC, máy ép nhựa hay trạm đóng gói, một người giám sát có thể quét cả dãy máy trong vài giây chỉ bằng màu đèn. Đây là lý do đèn tháp gần như là thiết bị bắt buộc trên máy đóng gói, máy ép phun, robot cell, băng tải, AGV và các tủ điều khiển trong nhà máy điện, dầu khí, xử lý nước.

Qlight là nhà sản xuất Hàn Quốc chuyên thiết bị báo hiệu công nghiệp. Danh mục đèn tháp của hãng rất rộng, vì vậy khó chọn đúng mã nếu chỉ nhìn catalog. Trang này tóm tắt cách phân nhóm và các tiêu chí kỹ thuật cần chốt trước khi đặt hàng.

Bốn nhóm đèn tháp Qlight

NhómĐặc điểm chínhSeries tiêu biểuPhù hợp khi
Đèn tháp tiêu chuẩnCấu hình cố định theo mã đặt hàng, đi dây trực tiếp từ PLC/relayST, STG, STC, STA, QTG/QTC/QTR, QTPhần lớn máy công nghiệp và tủ điện
Đèn tháp LED modularMua rời từng module: LED, còi, đế, nắp, trụ, pátModule MG/MC/MR, đế MG-BS, còi MG-BZNhà chế tạo máy (OEM) cần tự lắp nhiều cấu hình, hoặc bảo trì thay từng tầng
Đèn tháp điều khiển đặc biệtĐiều khiển bằng phần mềm qua USB hoặc Ethernet (LAN)ST-USB, ST-ETN, QTG-USB, QTG-ETNMáy có PC công nghiệp, hệ thống MES, trạm kiểm tra
Đèn tháp không dâyTruyền trạng thái máy về PC/smartphone qua mạng mesh 2,4 GHzQTG-WIZGiám sát tập trung nhiều máy cũ, không muốn kéo cáp

Hai nhóm đầu chiếm phần lớn nhu cầu thực tế. Hai nhóm sau dành cho dự án số hóa nhà máy, nơi đèn tháp vừa báo hiệu tại chỗ vừa là một nút dữ liệu.

Nếu máy đặt trong khu vực có khí cháy nổ (Zone 1/Zone 2), không dùng các dòng trên mà chọn đèn tháp tín hiệu chống cháy nổ như QST50-Ex hoặc ST-Ex. Còn nếu cần giao tiếp số với PLC theo chuẩn IO-Link, xem nhóm đèn tháp IO-Link.

Năm thông số quyết định mã đặt hàng

1. Đường kính thân đèn

Qlight có các cỡ Ø25, Ø35, Ø40, Ø45, Ø50, Ø56, Ø60, Ø70 và Ø80 mm tùy series. Nguyên tắc chọn:

  • Ø25–45 mm: máy nhỏ, bàn thao tác, tủ điện chật chỗ, khoảng cách quan sát ngắn.
  • Ø50–60 mm: kích thước phổ biến nhất cho máy CNC, máy đóng gói, băng tải.
  • Ø70–80 mm: xưởng rộng, trần cao, cần nhìn từ xa hoặc trong môi trường nhiều ánh sáng.

2. Số tầng và thứ tự màu

Đèn tháp Qlight có từ 1 đến 5 tầng. Theo quy ước màu của IEC 60204-1 cho thiết bị điện của máy:

MàuÝ nghĩa thông dụng
Đỏ (R)Khẩn cấp, dừng máy do lỗi
Vàng/Hổ phách (A)Bất thường, cảnh báo, sắp hết vật tư
Xanh lá (G)Vận hành bình thường
Xanh dương (B)Yêu cầu người vận hành can thiệp
Trắng (W)Thông tin trung tính, trạng thái phụ

Thứ tự từ trên xuống thường là đỏ, vàng, xanh lá. Qlight cho phép đặt thứ tự màu tùy chỉnh ngay trong mã hàng.

3. Điện áp điều khiển

Phần lớn series có các lựa chọn DC 12V, DC 24V, AC 110V, AC 220V. Một số dòng mới (QTG/QTC/QTR, STG) dùng dải AC 110–220V nên một mã chạy được cả hai điện áp. Dòng USB lấy nguồn DC 5V từ cổng USB, không cần nguồn phụ.

Với tủ điều khiển dùng PLC, DC 24V là lựa chọn mặc định. Các dòng STG, QTG, QTC, QTR có thể nhận tín hiệu NPN open collector nên đấu thẳng vào output transistor của PLC.

4. Cấp bảo vệ IP

Cấp IPÝ nghĩaVí dụ series
IP23Chống vật rắn > 12,5 mm, chống nước phun nghiêng tới 60°ST, STC loại có còi
IP44Chống vật rắn > 1 mm, chống nước bắn tóeST, STC, STA loại tiêu chuẩn
IP54Hạn chế bụi, chống nước bắn tóeQTG/QTC/QTR, STG loại có còi
IP65Kín bụi hoàn toàn, chống tia nướcQTG/QTC/QTR, STG, QT loại tiêu chuẩn, QAT80L

Lưu ý: loại có còi tích hợp luôn có cấp IP thấp hơn loại chỉ có đèn của cùng series, vì cần lỗ thoát âm. Máy rửa bằng nước, xưởng thực phẩm hoặc đặt ngoài trời nên chọn IP65. Nếu vẫn cần còi, tách còi ra dùng riêng một còi báo điện tử có cấp IP phù hợp.

5. Còi báo và kiểu lắp

  • Không còi, còi 85–90 dB, hoặc âm thanh chọn lọc (5 warning sounds, 5 melodies, 5 alarms trên dòng ST). Dòng QAT80L có còi 2 tone đến 95 dB, âm thanh thay đổi theo màu LED.
  • Kiểu lắp: loại có trụ (pole mount, ký hiệu L) để nâng đèn lên cao hơn thân máy, hoặc lắp trực tiếp (direct mount, ký hiệu ML) lên mặt tủ. Loại có trụ đi kèm nhiều kiểu pát (bracket) như LW18, QZ18, SZ18 để gắn tường hoặc gắn cạnh máy.

Đọc mã đặt hàng Qlight

Mã hàng Qlight đọc từ trái sang phải theo cấu trúc model – số tầng – điện áp – màu – pát lắp. Ví dụ:

ST56L-BZ-3-24-RAG-LW18

  • ST56L: series ST, Ø56 mm, loại có trụ
  • BZ: có còi tích hợp
  • 3: 3 tầng
  • 24: DC 24V
  • RAG: đỏ, vàng, xanh lá, xếp từ trên xuống
  • LW18: kèm pát gắn tường LW18

Nếu anh chị chỉ có mã in trên đèn cũ, dán vào công cụ tra part number để mở ngay trang thông số. Nếu mã không có trong danh sách, gửi ảnh tem nhãn qua trang liên hệ, Fast Group sẽ đối chiếu với catalog hãng.

Chọn nhanh theo ứng dụng

Ứng dụngGợi ýLý do
Máy CNC, máy ép phun, máy đóng gói trong nhàST Series Ø56 hoặc STG Series Ø50Giá hợp lý, đủ lựa chọn tầng và còi
Máy rửa, thực phẩm, ngoài hiên có mái cheQTG/QTGA Series hoặc QT SeriesIP65, vỏ PC bền hóa chất
Tủ điện, bàn thao tác chật chỗSTA Series dạng slim Ø25–45Thân nhỏ, vỏ nhôm
Nhiều trạng thái nhưng muốn ít tầngSTC SeriesMột tầng LED đa màu báo được 2–3 tín hiệu
Máy có PC, cần phần mềm điều khiển đènST-USB, ST-ETNThư viện runtime cho lập trình viên
Giám sát OEE nhiều máy không cần kéo cápQTG-WIZMạng mesh 2,4 GHz, xem trên PC/smartphone

Vì sao mua đèn tháp Qlight qua Fast Group

Fast Group Engineering là nhà phân phối được Qlight cấp Certificate of Distributor tại Việt Nam. Khi mua qua kênh này, anh chị có:

  • Hàng chính hãng, có chứng từ xuất xứ (CO) và chứng nhận chất lượng (CQ) theo yêu cầu dự án.
  • Tư vấn chọn mã theo bản vẽ: gửi thông số máy, điện áp và môi trường lắp đặt, kỹ sư Fast Group sẽ đề xuất mã đặt hàng đầy đủ.
  • Hỗ trợ hồ sơ kỹ thuật cho nhà thầu EPC và phòng QA/QC: datasheet, bản vẽ kích thước và file CAD/STEP của hãng.
  • Báo giá theo RFQ, bao gồm điều kiện giao hàng và thời gian dự kiến.

Để nhận báo giá, gửi danh sách mã hàng hoặc mô tả nhu cầu qua trang liên hệ. Nếu chưa có mã, chỉ cần ghi đường kính, số tầng, màu, điện áp và có cần còi hay không.
