Vì sao thiết bị điều áp cỡ nhỏ lại quan trọng trên giàn?

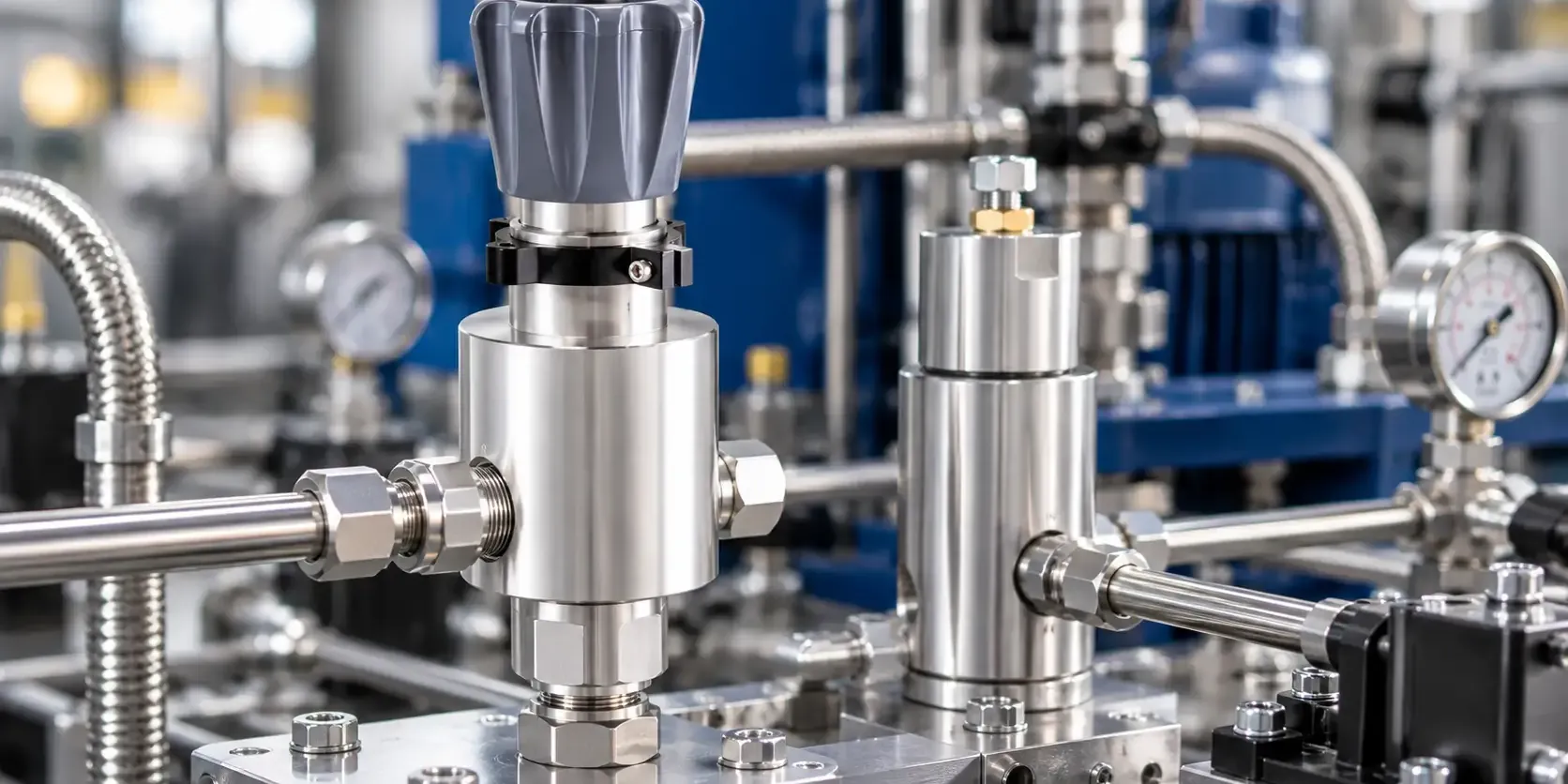

Phần lớn các hệ thống điều khiển an toàn của giàn – đóng van an toàn đầu giếng (SSV), van an toàn lòng giếng (SCSSV), van ESD – đều vận hành bằng thủy lực hoặc khí nén áp cao. Áp làm việc thường từ vài trăm đến hơn 10.000 psig, lưu lượng nhỏ nhưng yêu cầu độ tin cậy rất cao, chịu môi trường biển, rung động và kiểm tra định kỳ. Đây chính là “sân nhà” của TESCOM: bộ điều áp và van cổng nhỏ, thân inox, áp danh định cao.
1. Wellhead Control Panel (WHCP) và HPU
HPU tạo áp thủy lực từ bơm và accumulator; WHCP chia áp đó ra từng giếng với nhiều mức khác nhau (áp cao cho SCSSV, áp trung bình cho SSV/actuator, áp thấp cho mạch điều khiển). Bộ điều áp thủy lực là thiết bị trung tâm để hạ áp và giữ ổn định từng mạch.
| Vị trí | Dòng TESCOM thường xét | Thông số tham chiếu (theo datasheet) |
|---|---|---|
| Hạ áp mạch thủy lực chính | 54-2000 | Áp vào tối đa 10.000 psig / 690 bar; dải áp ra tới 200–10.000 psig |
| Mạch lưu lượng lớn | 54-2200, 54-2800 | 54-2200: áp vào 8.000 psig / 552 bar; 54-2800: áp vào 5.000 psig / 345 bar |
| Áp rất cao (SCSSV, thử áp) | 50-2200, 50-4000 | Áp vào tới 20.000 psig / 1.379 bar (tùy model, thân Nitronic 60) |
| Giữ áp hồi / xả tràn | 54-2100, 54-2300 | 54-2100: điều áp ngược cho chất lỏng tới 15.000 psig / 1.034 bar |
Chi tiết cách chọn xem bài chọn regulator thủy lực cho HPU / WHCP.
2. Chemical injection
Bơm hóa phẩm (chống ăn mòn, chống hydrate, chống cáu cặn) vào giếng hoặc đường ống cần lưu lượng ổn định dù áp giếng thay đổi theo đời mỏ. TESCOM có dòng 56 Series và 56-2000 với áp vào tối đa 15.000 psig / 1.034 bar, dải áp ra 200–15.000 psig. Xem phân tích riêng trong bài điều áp cho chemical injection.
3. Cấp khí cho thiết bị đo và phân tích
Khí nhiên liệu, khí nitơ, khí chuẩn cho máy phân tích (GC, H2S analyzer, dew point) cần bộ điều áp sạch, ít droop. Các dòng 44-2200, 44-3400 (hai cấp cho chai khí) và hệ changeover NA-4 là lựa chọn phổ biến. Khi mẫu là chất lỏng hoặc LPG, cần bộ điều áp hóa hơi 44-6800 – xem bài vaporizing regulator.
4. Van khí cụ và manifold (TESCOM Anderson Greenwood)
Mỗi transmitter áp suất, chênh áp, mức trên giàn đều cần van gốc (root valve) và manifold để cô lập, cân bằng, xả và hiệu chuẩn. Dòng TESCOM Anderson Greenwood bao gồm van double block & bleed dạng Monoflange, manifold 2/3/5 van, manifold cho Rosemount Coplanar và manifold đo lưu lượng khí. Xem van gốc & DBB và manifold cho Rosemount Coplanar.
5. Các điểm phòng vật tư hay bị thiếu
- Vật liệu O-ring/seat theo dầu thủy lực (gốc khoáng, gốc nước-glycol) và hóa phẩm – nhầm vật liệu là nguyên nhân rò rỉ hàng đầu.
- Kiểu kết nối: NPTF, SAE, Medium Pressure (cone & thread) – phải khớp với tubing hiện hữu.
- Venting hay non-venting: mạch thủy lực vent về bồn hay không.
- Hồ sơ: CO/CQ, MTC EN 10204 3.1 cho chi tiết chịu áp, yêu cầu NACE MR0175 / ISO 15156 nếu có H2S – phải ghi rõ ngay trong RFQ.
Với kinh nghiệm làm việc trong ngành dầu khí từ các nhà thầu dịch vụ quốc tế, đội ngũ Fast Group Engineering có thể rà danh mục vật tư (BOM) của panel/HPU theo part number và đề xuất mã thay thế tương đương khi mã cũ đã ngừng sản xuất.
Ví dụ: danh mục TESCOM cho một WHCP 4 giếng
Một panel điều khiển đầu giếng điển hình (minh họa, không phải thiết kế cụ thể) thường có các nhóm vật tư sau – đây là khung để phòng vật tư lập yêu cầu báo giá:
| Nhóm | Chức năng | Dòng tham khảo |
|---|---|---|
| Regulator mạch SCSSV | Hạ áp nguồn HPU xuống áp giữ van lòng giếng | 54-2000, 50-2000 |
| Regulator mạch SSV / actuator | Hạ áp xuống mức điều khiển van bề mặt | 54-2000, 54-2800 |
| Regulator mạch pilot / logic | Cấp áp thấp cho mạch logic khí nén/thủy lực | 44-1300, 26-1000 |
| Van chặn, van xả trên panel | Cô lập từng giếng, xả áp khi bảo trì | 30 Series, VJ, VK |
| Lọc áp cao | Bảo vệ seat regulator và van | 98 Series |
| Đồng hồ áp | Hiển thị áp từng mạch | Đồng hồ áp TESCOM tới 10.000 psig |
Sai lầm thường gặp khi mua vật tư panel
- Chỉ ghi “regulator 10.000 psi”: thiếu dải áp ra, vật liệu, kết nối – nhà cung cấp phải đoán, dễ sai mã.
- Thay mã tương đương nhưng khác kiểu vent: regulator non-venting thay cho venting làm mạch phía sau tích áp khi nhiệt độ tăng.
- Bỏ qua repair kit: panel offshore nên có phụ tùng dự phòng cho các regulator quan trọng.
- Không yêu cầu hồ sơ ngay từ RFQ: bổ sung MTC hoặc NACE sau khi đặt hàng thường làm chậm giao hàng.
Câu hỏi thường gặp
Bộ điều áp TESCOM có dùng được cho dầu thủy lực gốc nước-glycol không?
Được, với điều kiện chọn đúng vật liệu O-ring và seat trong part number selector của từng dòng. Hãy ghi rõ loại dầu trong RFQ để Fast Group kiểm tra tương thích.
Có thể thay regulator trong WHCP cũ bằng TESCOM khi mã gốc ngừng sản xuất?
Thường là được nếu khớp áp vào, dải áp ra, lưu lượng, kết nối và kích thước lắp. Gửi ảnh nameplate và bản vẽ panel để được đối chiếu.
Thiết bị TESCOM cho giàn có kèm chứng chỉ gì?
Mỗi lô hàng có CO/CQ của Emerson và chứng từ nhập khẩu. Các hồ sơ bổ sung như MTC EN 10204 3.1, xác nhận NACE cần nêu trong RFQ để xác nhận theo từng mã trước khi đặt hàng.
