Vì sao cần manifold “riêng” cho Coplanar?

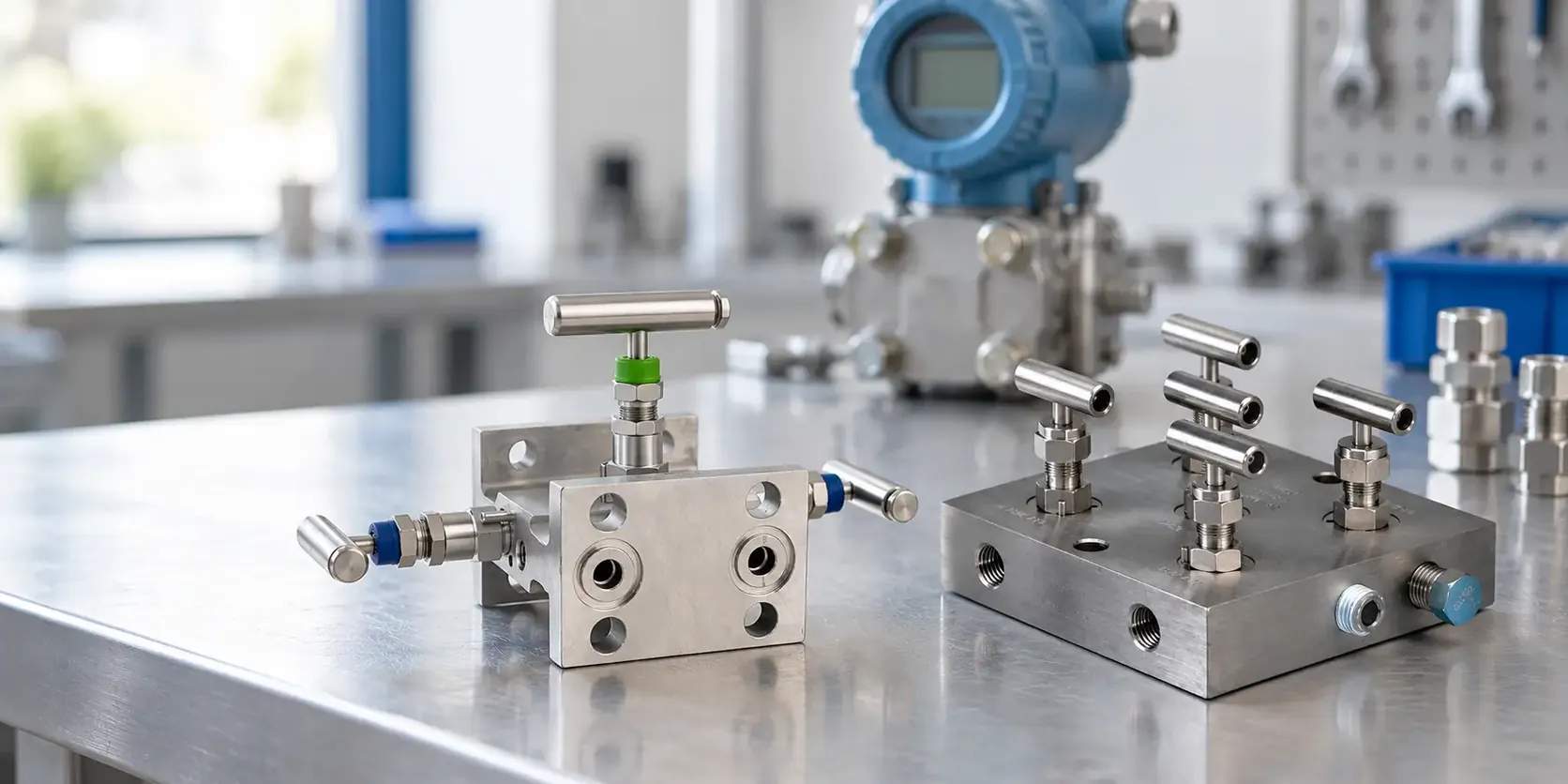

Transmitter Rosemount kiểu Coplanar có hai cổng áp nằm trên cùng một mặt phẳng ở đáy cảm biến, thay vì hai mặt bích hai bên như thiết kế truyền thống. Manifold tích hợp cho Coplanar bắt trực tiếp vào mặt này, bỏ qua flange adapter, giúp cụm transmitter + manifold ngắn hơn, ít mối ghép và ít điểm rò hơn.
Các dòng TESCOM Anderson Greenwood cho Coplanar
| Dòng | Mô tả theo hãng |
|---|---|
| AS6 Integral Manifold Mounting System | Cách đơn giản và hiệu quả nhất để lắp và hiệu chuẩn transmitter Rosemount® Coplanar™ |
| Intellimount IMSA / IMST | Manifold 2, 3, 5 van cho lắp đặt, hiệu chuẩn và bảo trì transmitter Coplanar, áp tới 6.000 psig (414 barg) |
| Large Bore Intellimount | Manifold lắp trực tiếp 2, 3, 5 van lỗ lớn, seat kim loại hoặc mềm thay được |
| MC / MT | Manifold liền 2, 3, 5 van cho Coplanar, đo áp tĩnh và chênh áp |
| MB | Manifold 2, 3, 5 van cho transmitter kiểu bottom inlet, low-profile |
2, 3 hay 5 van?
- 2 van (block + vent/test): transmitter áp suất tĩnh (gauge/absolute).
- 3 van (2 block + equalizer): transmitter chênh áp – cân bằng hai buồng khi zero và tránh quá áp một phía.
- 5 van (2 block + 2 vent/test + equalizer, hoặc DBB equalizer): chênh áp ở áp cao, khí, đo lưu lượng – cho phép xả và hiệu chuẩn từng phía.
Thứ tự thao tác van khi đưa transmitter chênh áp vào/ra vận hành rất quan trọng để không làm quá áp một phía cảm biến – xem chi tiết trong bài manifold 2, 3, 5 van.
Thông tin cần cho RFQ
- Model transmitter (ví dụ Rosemount 3051C, 3051S, 2051C – lấy theo nameplate).
- Áp tĩnh lớn nhất và nhiệt độ quá trình.
- Kết nối phía quá trình (NPT, mặt bích, remote mount qua tubing).
- Số van và kiểu seat (kim loại / mềm), vật liệu (316 SS, hợp kim).
- Yêu cầu NACE, MTC 3.1 nếu có.
Mua trọn bộ transmitter + manifold
Fast Group Engineering cũng cung cấp transmitter Rosemount chính hãng qua portal Rosemount Việt Nam. Đặt cùng lúc transmitter và manifold giúp đồng bộ vật liệu, kiểu lắp và hồ sơ CO/CQ trong cùng một lô hàng – thuận tiện cho nghiệm thu dự án.
Thứ tự thao tác manifold 3 van với transmitter chênh áp
Đưa vào vận hành:
- Đảm bảo van equalizer mở, hai van block đóng.
- Mở từ từ van block phía áp cao.
- Đóng van equalizer.
- Mở van block phía áp thấp.
Đưa ra khỏi vận hành: làm ngược lại – đóng block áp thấp, mở equalizer, đóng block áp cao. Mục đích là không bao giờ để cảm biến chịu toàn bộ áp tĩnh ở một phía. Tham khảo hướng dẫn của nhà sản xuất transmitter và quy trình nhà máy.
Kiểm tra zero tại hiện trường
Với manifold 3 hoặc 5 van, kỹ thuật viên có thể cân bằng hai buồng (equalize) để kiểm tra zero của transmitter mà không cần tháo khỏi đường ống. Manifold 5 van còn cho phép nối thiết bị hiệu chuẩn qua cổng test/vent.
Sai lầm thường gặp
- Đặt manifold Coplanar cho transmitter kiểu mặt bích truyền thống, hoặc ngược lại.
- Lắp ngược phía H/L giữa manifold và transmitter.
- Dùng bulông, gioăng không đúng loại khi lắp trực tiếp.
Câu hỏi thường gặp
Manifold Coplanar có dùng cho transmitter hãng khác không?
Manifold Coplanar được thiết kế cho mặt Coplanar của Rosemount; với transmitter khác cần kiểm tra kiểu mặt lắp (thường là mặt bích truyền thống theo DIN/IEC) và chọn manifold tương ứng.
Có lắp sẵn manifold vào transmitter trước khi giao không?
Tùy đơn hàng và cấu hình; nếu dự án yêu cầu cụm lắp sẵn và thử kín, hãy nêu trong RFQ để Fast Group xác nhận phương án.
Intellimount và MC/MT khác nhau thế nào?
Cả hai đều dành cho Coplanar với 2, 3, 5 van; khác nhau về thiết kế thân, kiểu lắp và tùy chọn lỗ – chọn theo áp, kiểu lắp và tiêu chuẩn dự án.
