Primary isolation là gì?
Van cô lập sơ cấp (primary isolation, root valve) lắp trực tiếp tại điểm lấy áp trên ống hoặc bình. Theo thông lệ an toàn ngành dầu khí, nhiều vị trí yêu cầu double block & bleed (DBB): hai van chặn nối tiếp và một van xả giữa chúng – cho phép xác nhận không còn áp trước khi tháo thiết bị phía sau.

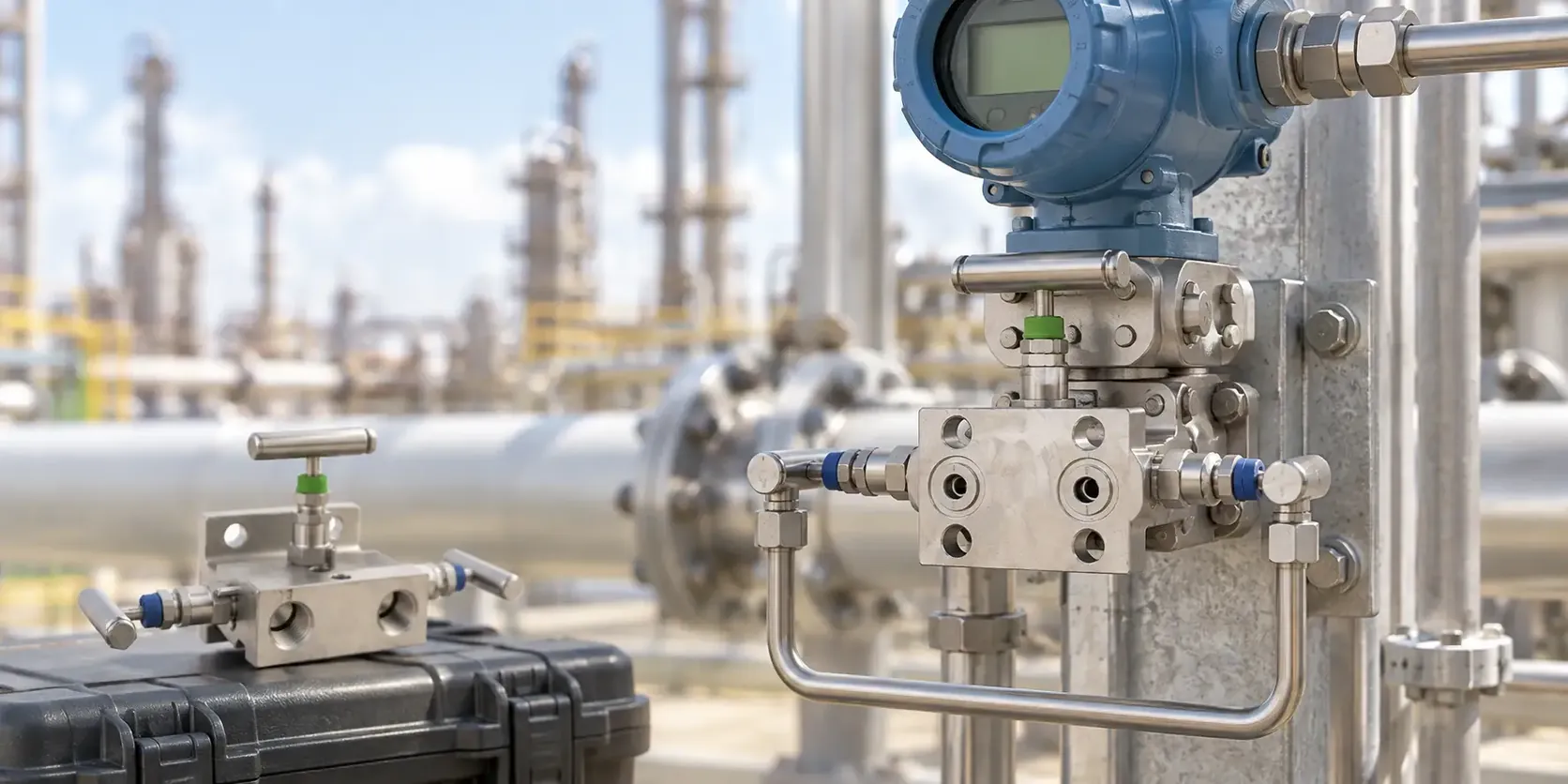

Giải pháp truyền thống và giải pháp tích hợp
Cách truyền thống: hai van bi/van kim + một van xả + nhiều đoạn nối – nhiều mối ghép, nặng, mô-men uốn lớn lên đầu nối ống. Dòng TESCOM Anderson Greenwood thay bằng các cụm rèn liền một khối:
| Dòng | Mô tả theo hãng |
|---|---|
| HD33M / HD33MK | Monoflange slimline rèn liền một khối, double block & bleed, lắp trực tiếp lên bình hoặc ống công nghệ |
| HD27M / HD27MK | Monoflange slimline block & bleed |
| HD7M / HD7MK | Monoflange slimline cho primary isolation |
| F29 / F33K, F63 / F64, F68 / F69 | Cụm Keyblok rèn một khối, double block & bleed |
| F2569 / F3869 / F5069 | Van bi full bore hai mảnh, cấu hình DBB |
| H70DB | Van gốc khối chặn dự phòng cho điều kiện khắc nghiệt hoặc nguy hiểm |
| H64T / H64F | DBB có khóa liên động (interlock) cho hệ HIPPS – cô lập và hiệu chuẩn thiết bị đo |
| HD29, P63 | Van gốc một khối DBB |
Lợi ích của cụm rèn một khối
- Giảm điểm rò: ít mối ren, ít gioăng.
- Giảm trọng lượng và chiều dài: giảm mô-men uốn và rung lên đầu nối – quan trọng với đường ống rung trên giàn.
- Lắp đặt nhanh, ít không gian – phù hợp module offshore.
- Thao tác an toàn: van xả giữa hai van chặn cho phép xác nhận cô lập.
Thông tin cần chuẩn bị
- Kết nối phía công nghệ: mặt bích (class, cỡ, mặt RF/RTJ) hay ren.
- Kết nối phía thiết bị: ren NPT, mặt bích, hoặc lắp trực tiếp manifold.
- Áp và nhiệt độ thiết kế.
- Vật liệu: CS, 316 SS, Duplex, hợp kim; yêu cầu NACE.
- Kiểu seat (kim loại / mềm), kiểu packing (PTFE / graphite) theo nhiệt độ.
- Yêu cầu hồ sơ: MTC 3.1, thử áp, fire-safe nếu có.
Kết hợp với manifold
Sau van gốc thường là manifold 2/3/5 van tại transmitter – xem manifold 2, 3, 5 van và manifold cho Rosemount Coplanar.
Fast Group Engineering
Fast Group cung cấp van gốc và manifold TESCOM Anderson Greenwood chính hãng, đủ CO/CQ Emerson theo lô và chứng từ nhập khẩu. Nhiều mã Anderson Greenwood được cấu hình theo đơn hàng – vui lòng gửi datasheet thiết bị đo hoặc bản vẽ hook-up để chúng tôi xác định đúng mã đặt hàng, không suy đoán.
Quy trình cô lập an toàn với DBB (khung tham khảo)
- Đóng van chặn thứ nhất (phía quá trình).
- Đóng van chặn thứ hai.
- Mở van xả giữa hai van chặn, xác nhận không còn áp và không có dòng liên tục – nếu có, van thứ nhất đang rò.
- Xả áp phía thiết bị, tháo thiết bị theo quy trình cấp phép làm việc (permit to work).
- Khi đưa vào lại: đóng van xả, mở van thứ hai, mở từ từ van thứ nhất, kiểm tra rò.
Quy trình cụ thể phải theo quy định an toàn của chủ đầu tư.
So sánh cấu hình
| Cấu hình | Số mối ghép | Trọng lượng | Khả năng xác nhận cô lập |
|---|---|---|---|
| Một van chặn | Ít | Nhẹ | Hạn chế |
| DBB từ van rời | Nhiều | Nặng, dài | Có |
| DBB Monoflange / Keyblok | Ít | Gọn | Có |
Sai lầm thường gặp
- Chọn packing PTFE cho điểm lấy áp nhiệt độ cao – cần graphite theo giới hạn nhiệt độ của dòng.
- Không thống nhất class mặt bích và mặt làm kín với ống công nghệ.
- Bỏ qua tải rung khi lắp cụm van dài trên đường ống nhỏ.
Câu hỏi thường gặp
Double block & bleed có bắt buộc không?
Tùy tiêu chuẩn của chủ đầu tư và mức áp, độc tính môi chất. Nhiều đặc tả kỹ thuật dầu khí yêu cầu DBB cho điểm lấy áp hydrocarbon áp cao.
Monoflange lắp thế nào?
Monoflange có mặt bích phía công nghệ, lắp trực tiếp vào mặt bích nhánh trên ống hoặc bình, thay cho cụm nhiều van rời.
Có cần vật liệu NACE cho van gốc?
Nếu môi chất có H2S và đặc tả dự án yêu cầu, cần vật liệu theo NACE MR0175 / ISO 15156; nêu trong RFQ để xác nhận theo mã.
