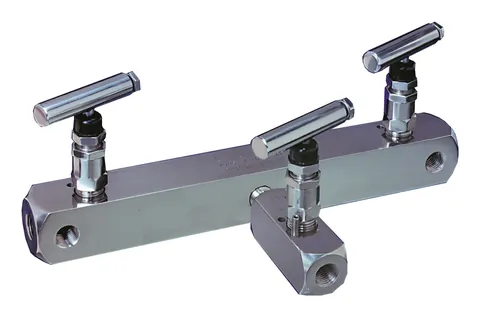

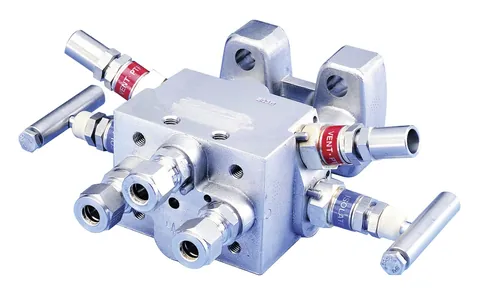

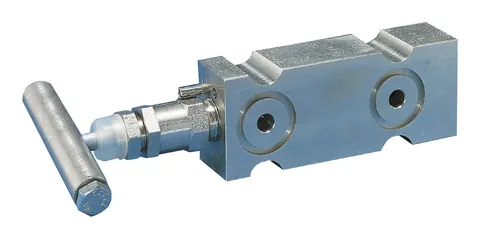

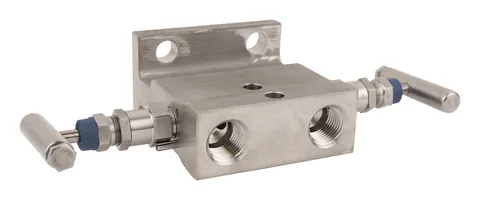

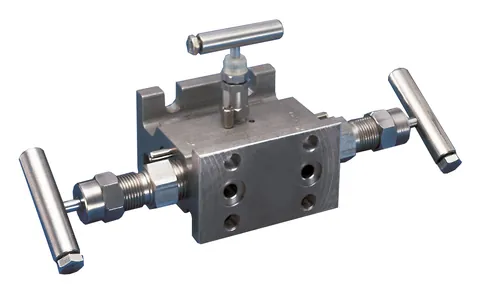

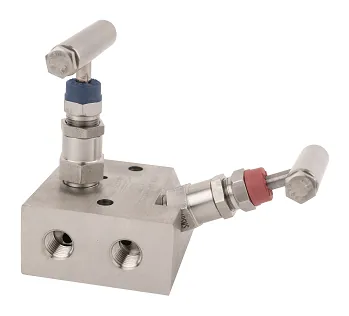

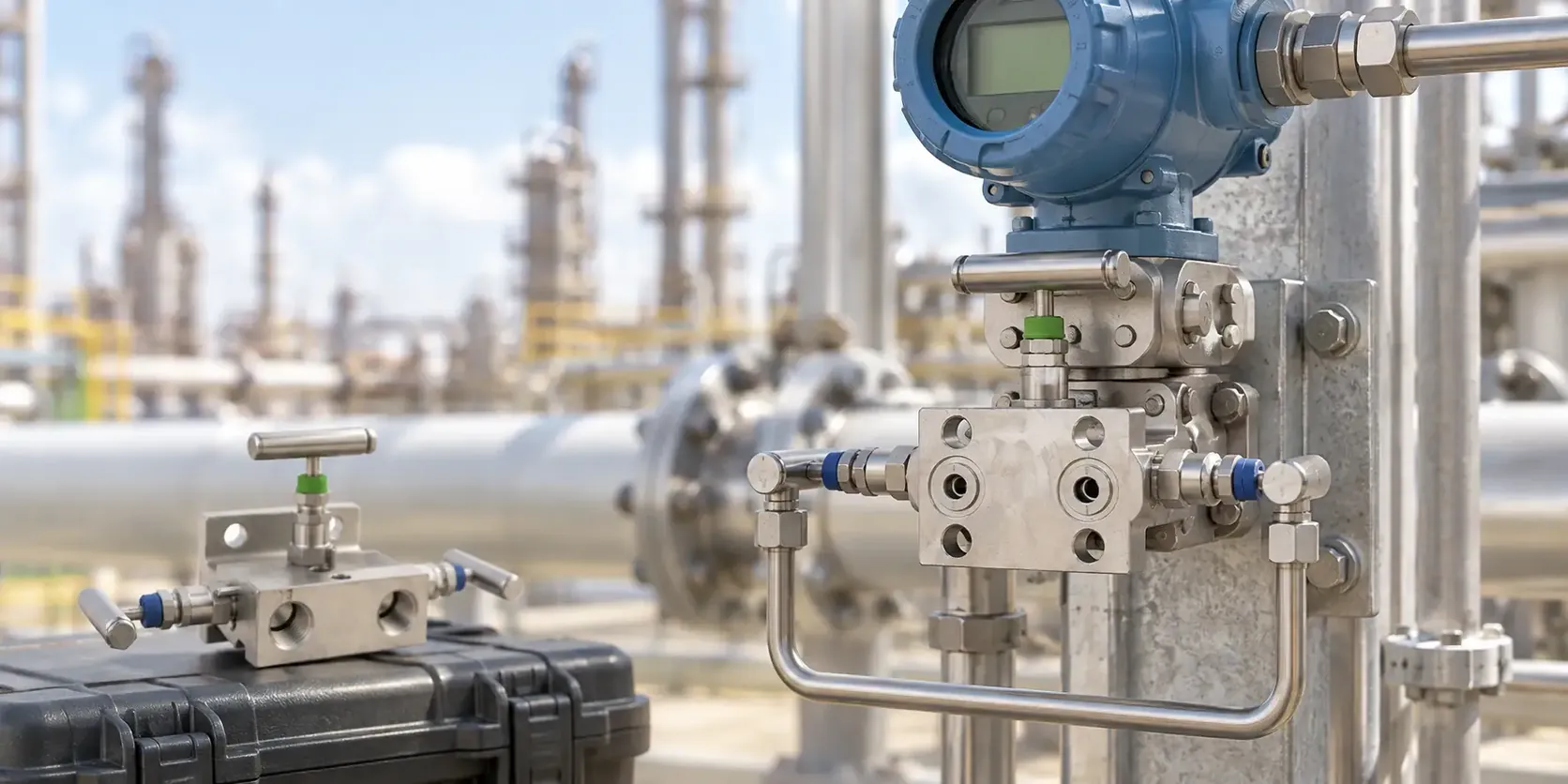

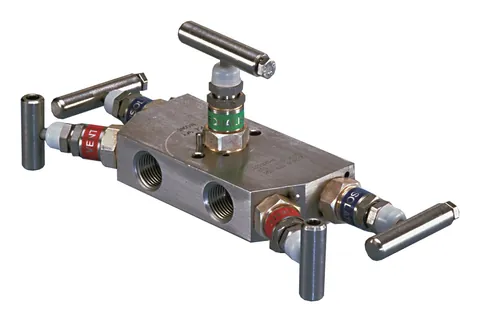

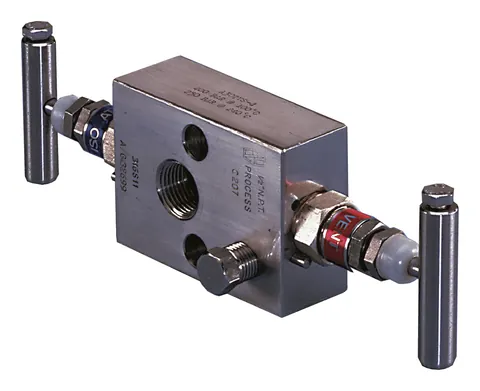

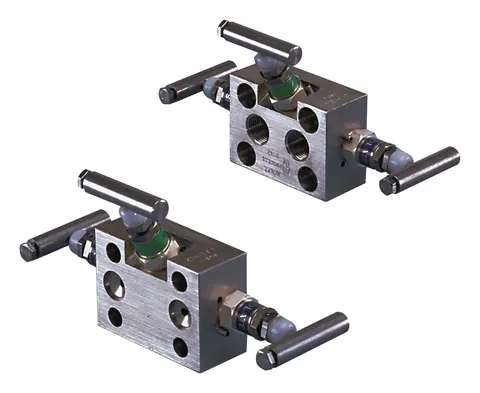

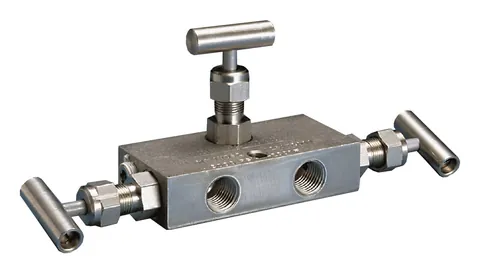

Manifold khí cụ nằm giữa đường trích áp và transmitter, cho phép cô lập, cân bằng, xả và hiệu chuẩn tại chỗ mà không tháo thiết bị. Manifold 2 van dùng cho transmitter áp suất (cô lập + xả/thử); 3 van cho chênh áp (2 van chặn + 1 van cân bằng); 5 van thêm 2 cổng xả/thử, gồm bản DBB cho đo đếm thương mại.

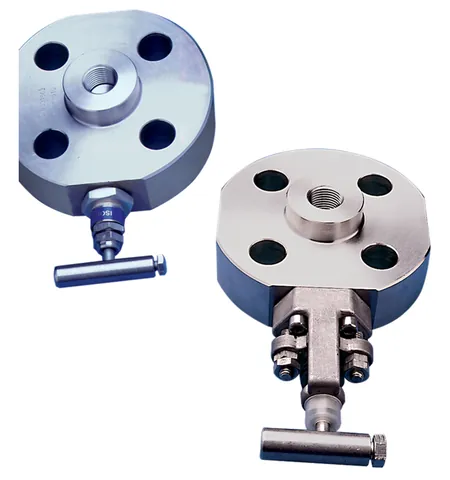

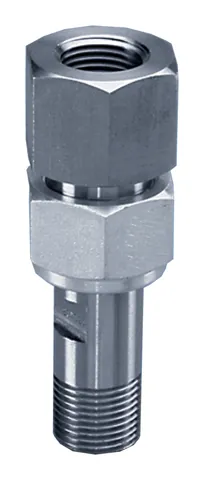

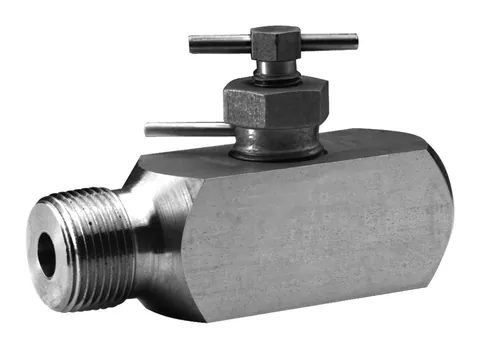

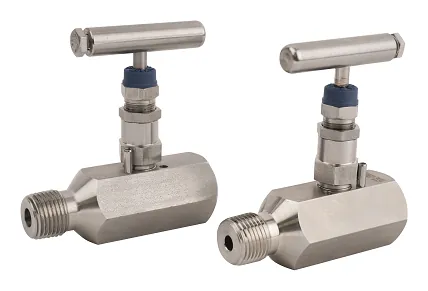

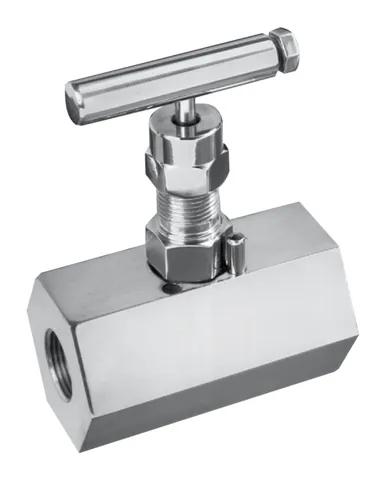

Van cách ly sơ cấp (primary isolation / root valve) lắp tại điểm trích áp trên đường ống; van đồng hồ (gauge valve) và block & bleed dùng cho đồng hồ áp. Fast Group gộp RFQ manifold với transmitter Rosemount để kiểm tra kiểu lắp (coplanar, traditional, remote) ngay từ đầu.

Chọn nhanh theo ứng dụng

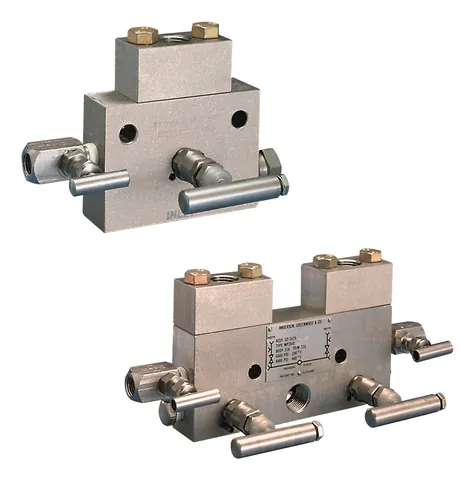

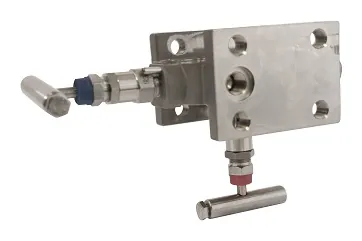

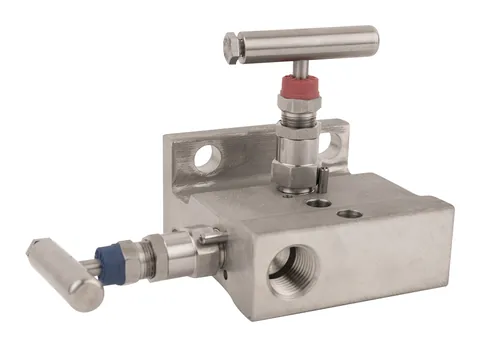

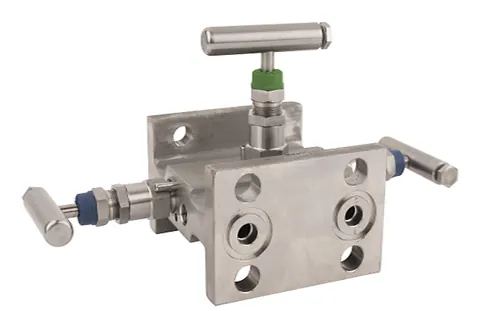

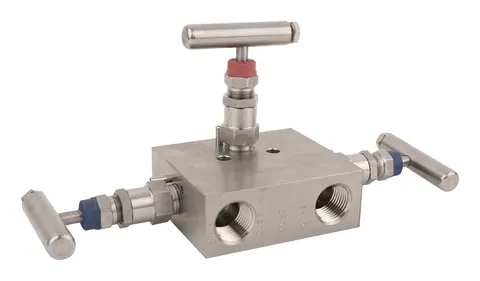

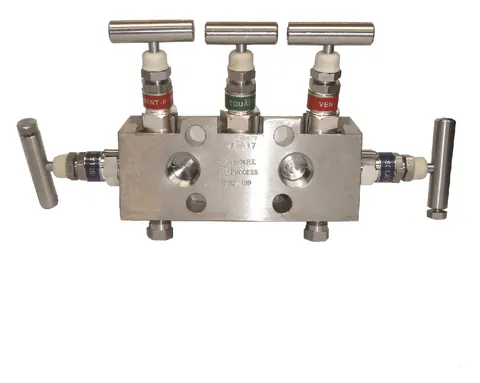

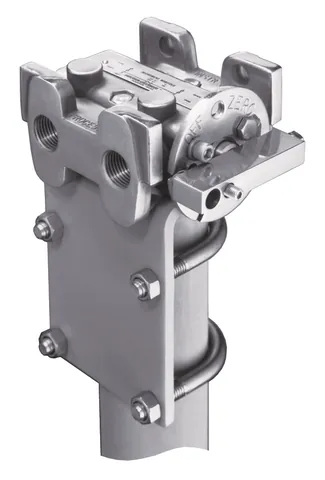

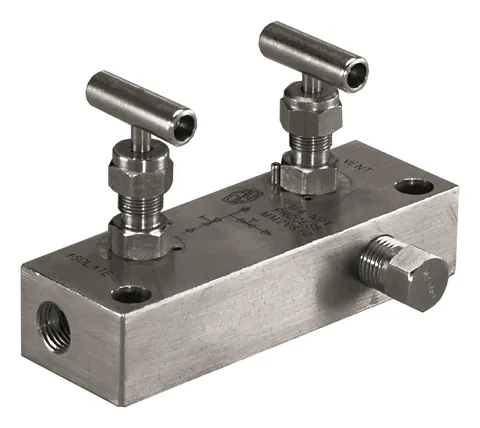

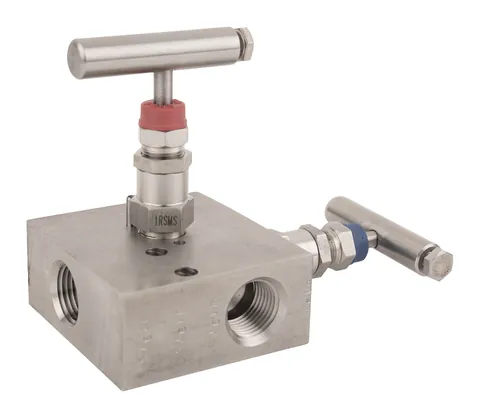

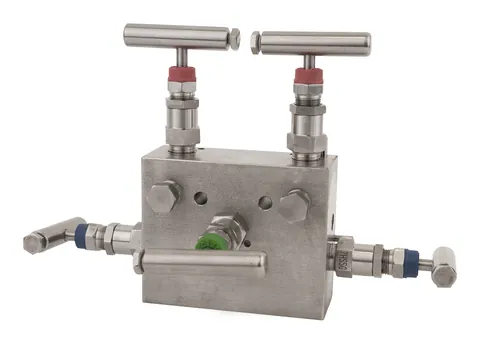

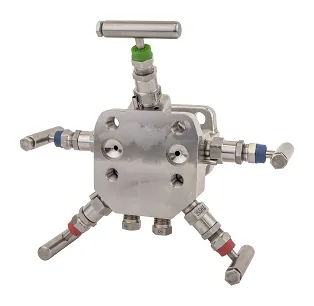

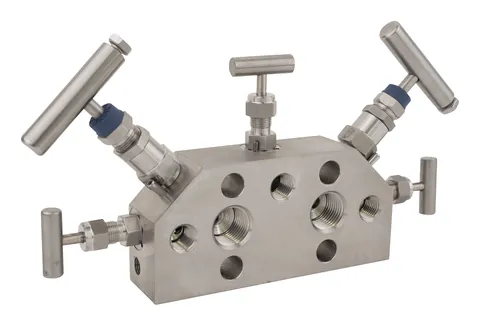

  • Transmitter chênh áp lắp trực tiếp coplanar: manifold 3 hoặc 5 van mặt bích (ví dụ M4A/M4T, M6A, MB, M6TW).

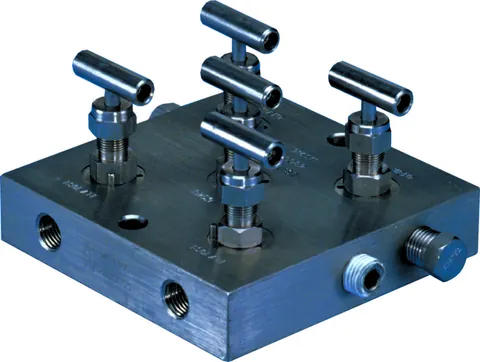

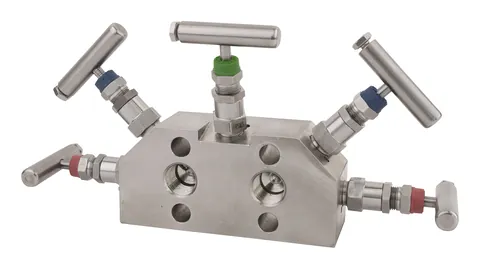

  • Đo đếm thương mại (fiscal), cần DBB: manifold 5 van DBB như M6TW/M6TWA/M66.

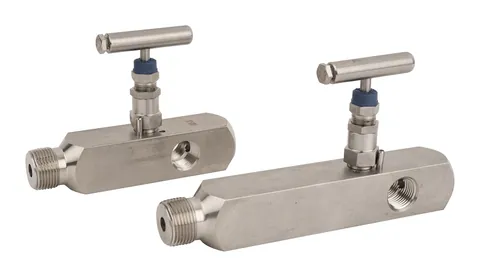

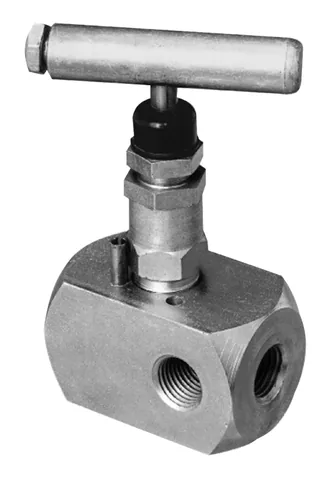

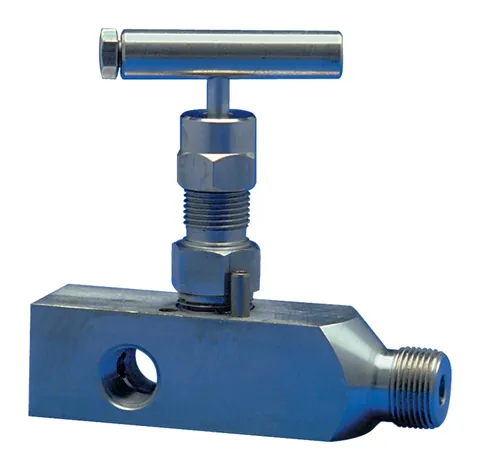

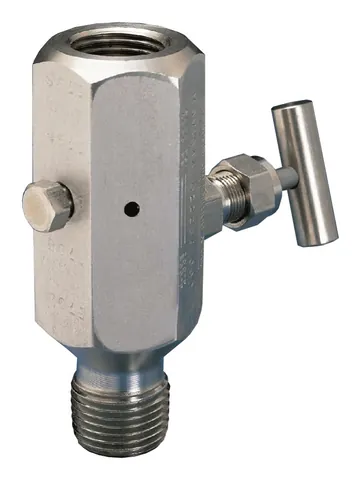

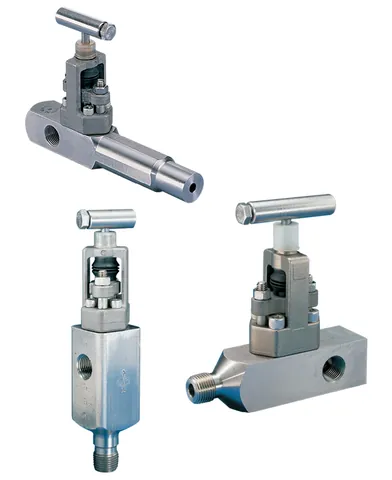

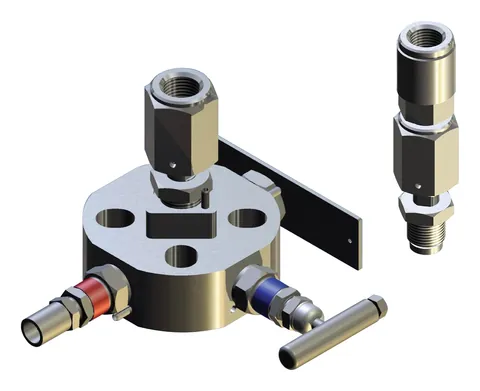

  • Transmitter áp suất: manifold 2 van, block & bleed M5/M9, gauge block A27M.

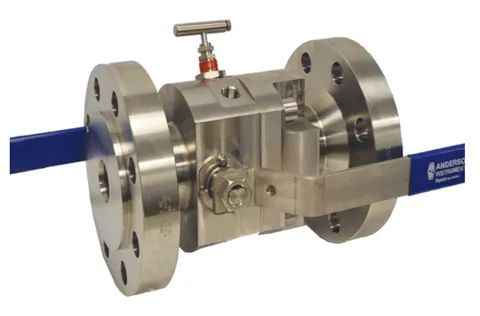

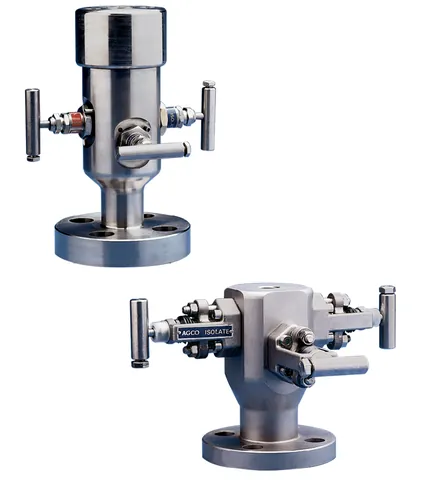

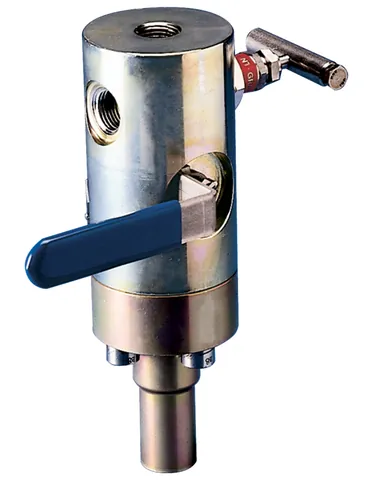

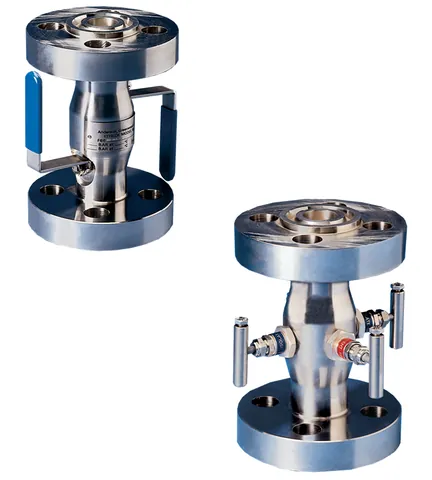

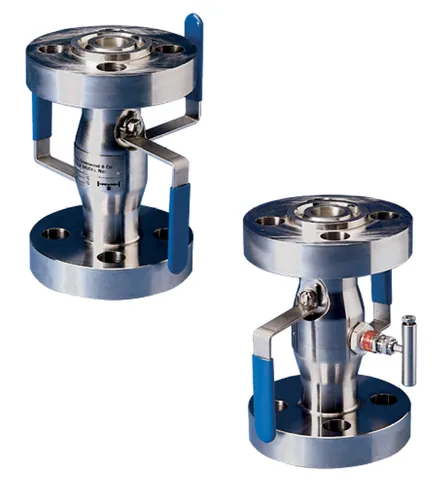

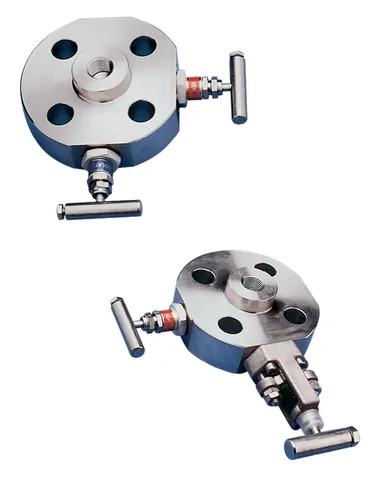

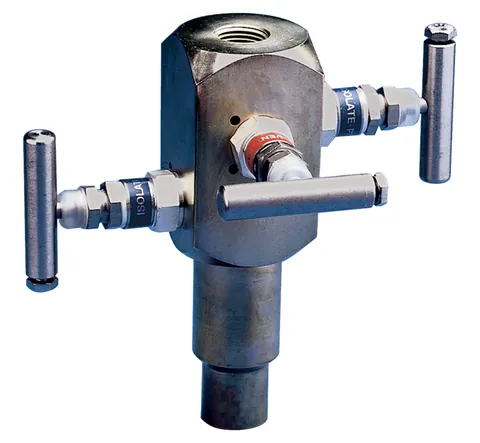

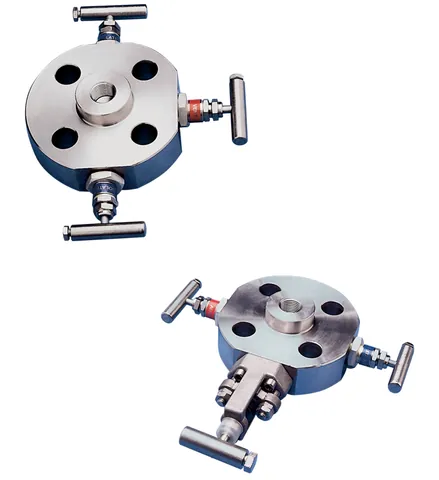

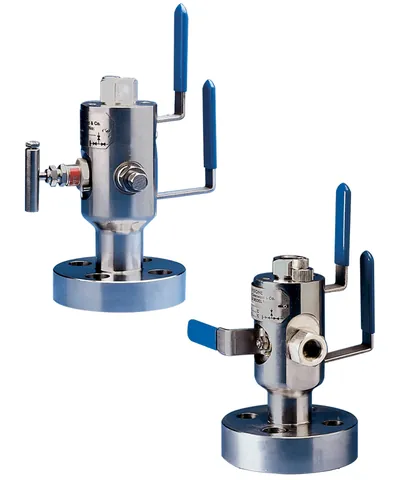

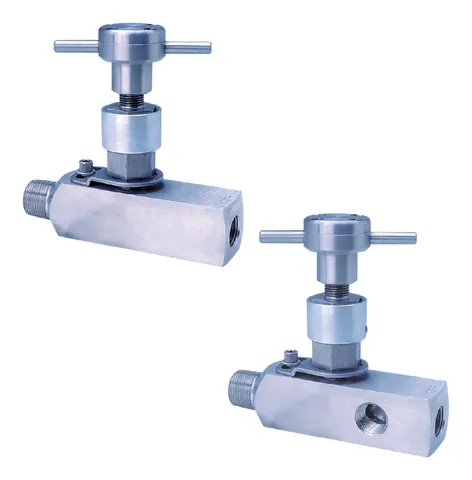

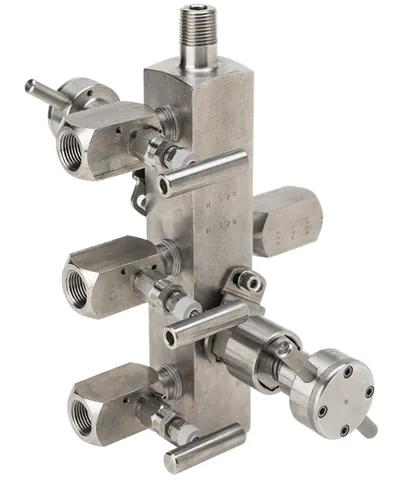

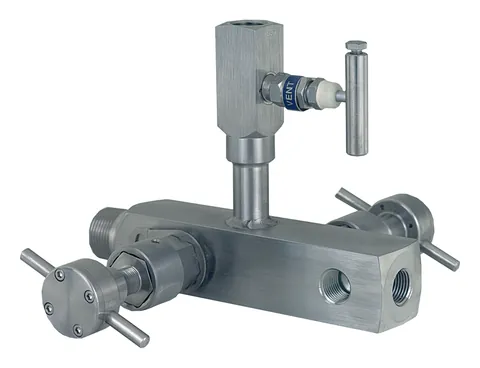

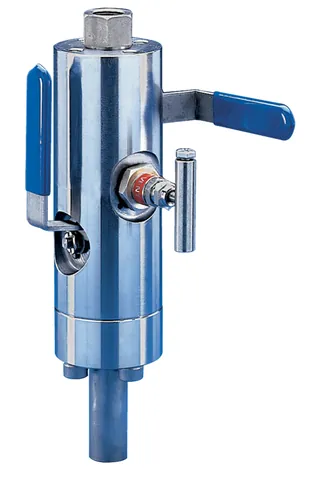

  • Điểm trích áp trên đường ống: van cách ly sơ cấp H70W, HD-series, F-series, P62/P63.

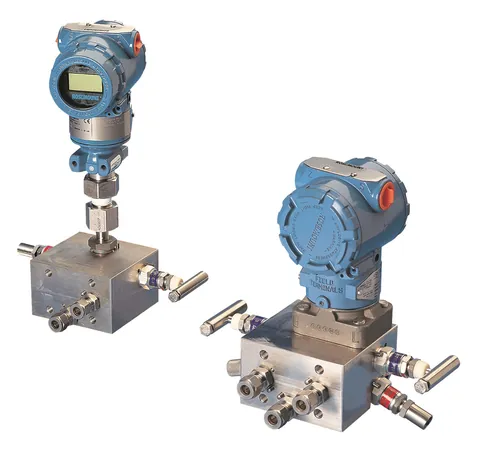

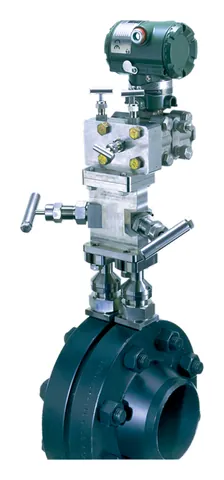

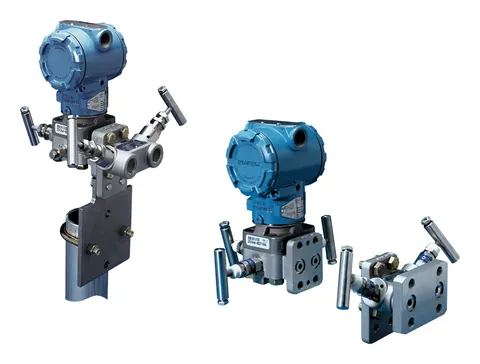

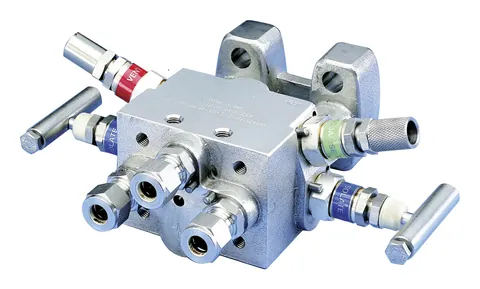

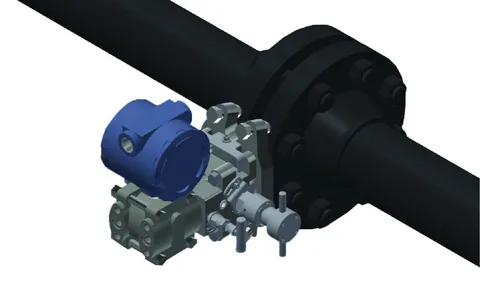

  • Lắp đặt gọn, giảm điểm rò: Intellimount (IMSA/IMST), Saddlemount, AS6.
