Manifold dùng để làm gì?
Manifold khí cụ đặt giữa đường trích áp và transmitter, cho phép cô lập transmitter khỏi quá trình, cân bằng hai buồng của transmitter chênh áp, xả và thử/hiệu chuẩn tại chỗ mà không tháo đường ống.

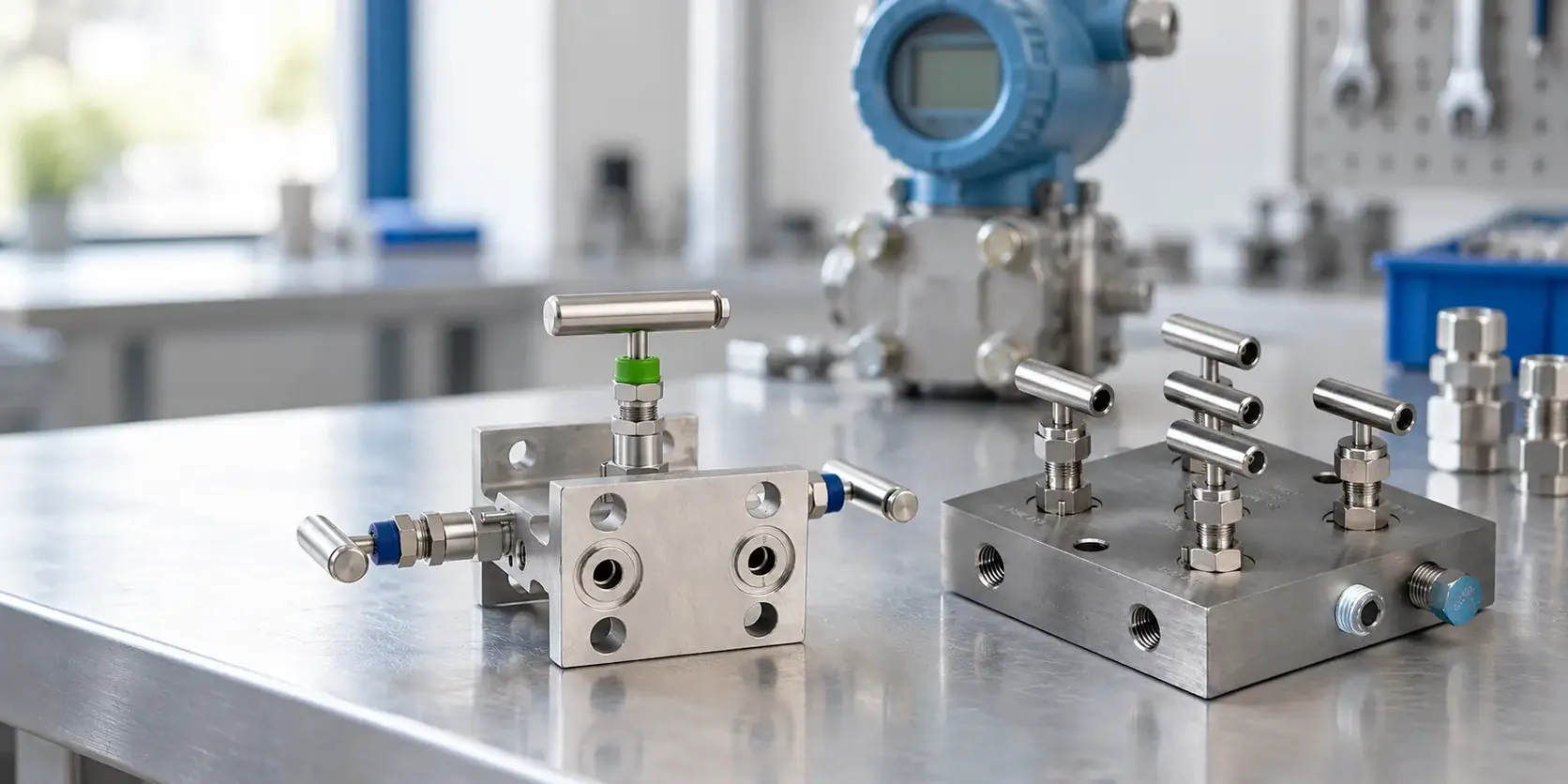

Chọn số van
| Loại | Cấu tạo | Dùng cho |
|---|---|---|
| 2 van | 1 van chặn + 1 van xả/thử | Transmitter áp suất (gauge / absolute) |
| 3 van | 2 van chặn + 1 van cân bằng | Transmitter chênh áp (lưu lượng, mức) |
| 5 van | 2 van chặn + 1 cân bằng + 2 van xả/thử | Chênh áp, cần hiệu chuẩn tại chỗ; bản DBB cho đo đếm thương mại |
Kiểu lắp
- Lắp trực tiếp (direct mount): manifold mặt bích ghép thẳng vào transmitter coplanar hoặc traditional.
- Lắp xa (remote mount): manifold trên giá/ống đứng, nối transmitter bằng ống.
- Pipe-by-flange, flange-by-flange: chọn theo kết nối phía quá trình và phía thiết bị – ví dụ M6TW/M6TWA/M66 (5 van DBB, phù hợp đo đếm).
- Hệ lắp tích hợp: Intellimount IMSA/IMST, Saddlemount, AS6 giúp gọn và giảm điểm rò.
Van cách ly sơ cấp và van đồng hồ
Tại điểm trích áp trên đường ống dùng van cách ly sơ cấp (primary isolation / root valve) như H70W, HD-series, F-series. Với đồng hồ áp, dùng van đồng hồ/block & bleed như M9, M5 hoặc gauge block A27M.
Vật liệu và seat
Chọn theo môi chất và tiêu chuẩn dự án: thép carbon, inox 316, Hastelloy® và hợp kim khác; seat mềm (kín tốt ở nhiệt độ vừa) hoặc kim loại (nhiệt độ cao, môi chất có hạt). Dự án dầu khí thường yêu cầu NACE MR0175 / ISO 15156 và hồ sơ vật liệu.
Gộp manifold với transmitter giúp tránh sai kiểu lắp: xem Rosemount Việt Nam và gửi RFQ chung.
Câu hỏi thường gặp
Manifold 5 van có thay được manifold 3 van không?
Có thể về chức năng, nhưng kích thước, kiểu lắp và giá khác; chọn theo nhu cầu xả/hiệu chuẩn tại chỗ và tiêu chuẩn dự án.
DBB nghĩa là gì?
Double Block and Bleed: hai van chặn và một điểm xả giữa hai van, cho phép xác nhận cô lập an toàn – thường yêu cầu ở đo đếm thương mại và dịch vụ nguy hiểm.
