Rủi ro đặc thù
- Ăn mòn thân và màng khi có ẩm lọt vào (HCl, Cl2, HBr ẩm cực kỳ ăn mòn với inox).
- Kẹt van mở do cặn sản phẩm ăn mòn – áp phía sau tăng vượt thiết kế.
- Rò ra ngoài qua bonnet hoặc lỗ vent – nguy hiểm cho người vận hành.
- Khí pyrophoric (silane…) tự bốc cháy khi gặp không khí – yêu cầu purge bằng khí trơ nghiêm ngặt.
Tied diaphragm là gì và vì sao quan trọng?
Ở thiết kế thông thường, poppet của van chính chỉ được lò xo đẩy về vị trí đóng. Ở thiết kế tied diaphragm, poppet được liên kết cơ khí với màng cảm biến, nên khi áp ra tăng, màng kéo poppet về vị trí đóng thay vì chỉ trông vào lò xo. Theo mô tả của hãng, thiết kế này của 44-2800 “cung cấp thêm lực hỗ trợ đóng cho khí độc hoặc ăn mòn” – có ích khi seat bị bám cặn.

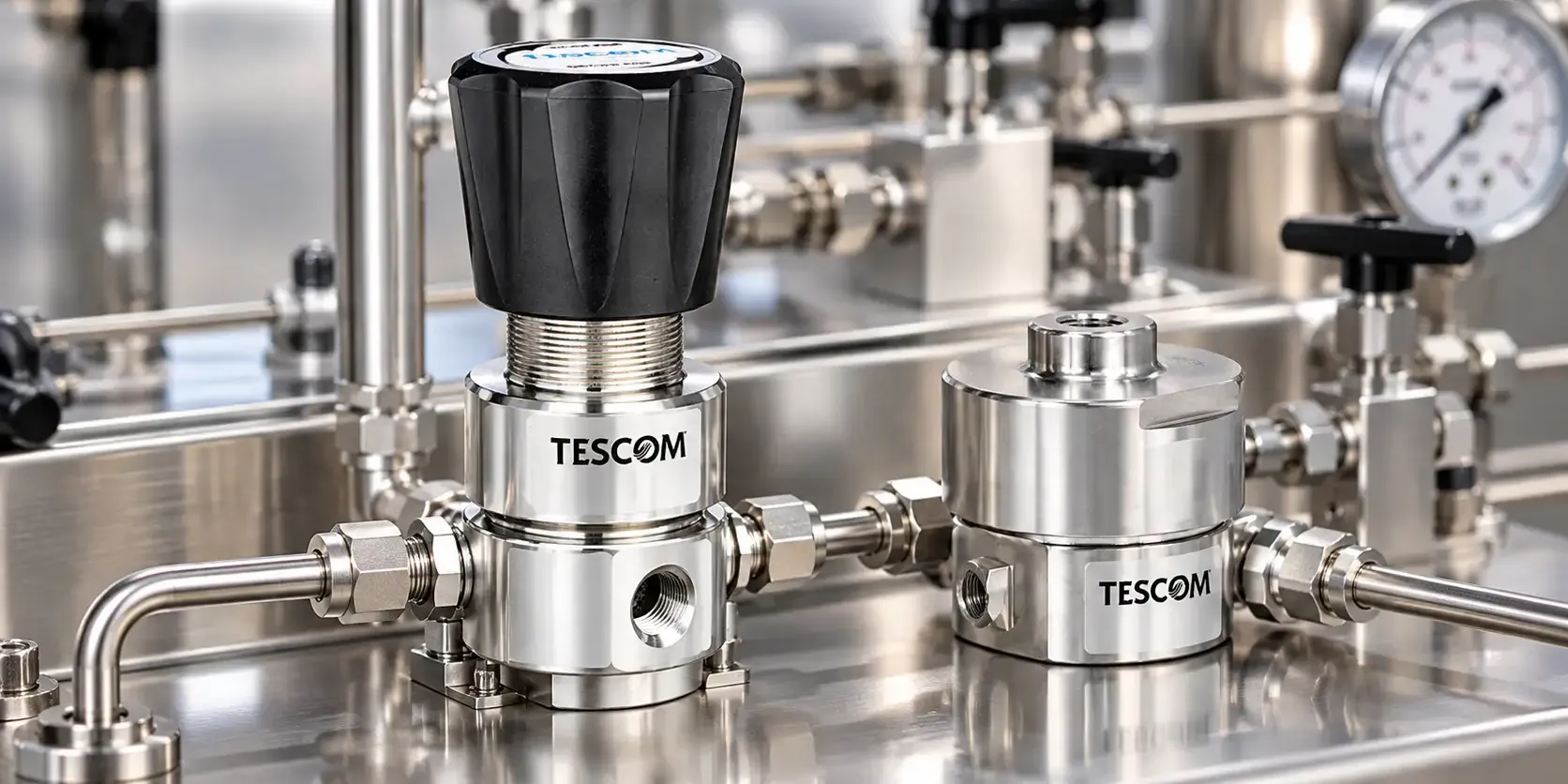

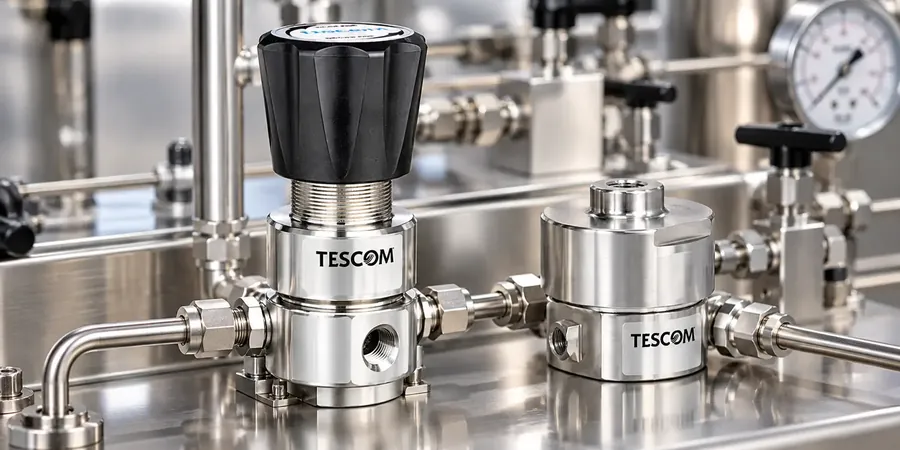

Các dòng TESCOM phù hợp
| Dòng | Kiểu | Thông số tham chiếu |
|---|---|---|
| 44-2800 | Một cấp, tied diaphragm | Áp vào 3.000 psig / 207 bar; dải ra tới 0–150 psig; thân và màng 316 SS, lò xo Elgiloy®, seat CTFE; Cv 0,16 |
| PS-3400 | Hai cấp, tied diaphragm | Cho lưu lượng nhỏ khí độc, dễ cháy, pyrophoric; áp vào 3.000 psig; seat CTFE (cấp 1), PFA (cấp 2); Cv 0,05 |
| 64-2800 | Tied diaphragm, độ tinh khiết cao | 316L electropolish hoặc 316L VAR; áp vào 1.000 hoặc 3.500 psig; dải ra 30–150 psig |
| 44-3400 | Hai cấp cho chai khí | Có tùy chọn thân Monel; áp vào 3.500 psig |
| WEGA Corrosive | Chai khí ăn mòn, khí chuẩn | Bonnet captured; rò < 10-8 mbar·l/s He |
| WEGA-SP | Một cấp, purge tích hợp | Gồm van chặn và van một chiều cho purge; áp vào 200 bar |
| CS-2200 | Changeover + line regulator | Dành cho khí đặc biệt, ăn mòn, pyrophoric; áp vào 3.500 psig |
Nguyên tắc thiết kế hệ cấp khí độc
- Vật liệu: thân 316L hoặc Monel tùy khí; màng kim loại; seat PCTFE/PFA; tránh elastomer nếu được.
- Purge trước và sau khi thay chai bằng N2 khô theo chu trình hút–xả (cycle purge) để loại ẩm và không khí.
- Non-venting hoặc vent được dẫn về hệ xử lý khí thải (scrubber) – không xả vào phòng.
- Thể tích chết nhỏ để purge hiệu quả – ưu tiên dòng gọn, ít khoang.
- Tủ khí có hút và cảm biến phát hiện rò; xem tủ chai khí phòng thí nghiệm.
Lưu ý với NH3 và H2S
NH3 tấn công đồng và hợp kim đồng – không dùng brass. H2S ở nồng độ cao cần vật liệu theo NACE; khí chuẩn H2S nồng độ ppm thì vấn đề lớn nhất lại là hấp phụ trên bề mặt, nên ưu tiên bề mặt inox xử lý tốt và màng kim loại.
Fast Group Engineering
Fast Group cung cấp bộ điều áp TESCOM chính hãng cho khí ăn mòn và khí độc, kèm CO/CQ Emerson theo lô và chứng từ nhập khẩu đầy đủ. Khi gửi RFQ, vui lòng ghi rõ tên khí, nồng độ, áp chai, kiểu đầu chai và yêu cầu purge để chúng tôi đề xuất cấu hình an toàn.
Quy trình purge khi thay chai (khung tham khảo)
- Đóng van chai, đóng van cấp ra phía sau.
- Mở đường purge khí trơ, đẩy khí độc còn lại trong regulator về hệ xử lý.
- Lặp chu trình nạp khí trơ – xả nhiều lần (cycle purge) theo quy trình của nhà máy.
- Tháo chai rỗng, lắp chai mới, kiểm tra rò đầu chai bằng khí trơ.
- Purge lại để loại không khí và ẩm lọt vào khi thay chai.
- Mở van chai từ từ, chỉnh áp, mở cấp ra.
Số chu trình purge và áp purge phụ thuộc loại khí, thể tích và yêu cầu an toàn – cần tuân theo quy trình của nhà cung cấp khí và chủ đầu tư.
So sánh cấu hình theo mức rủi ro
| Mức | Ví dụ khí | Cấu hình gợi ý |
|---|---|---|
| Ăn mòn nhẹ, nồng độ thấp | Khí chuẩn ppm | Regulator inox màng kim loại, có purge |
| Độc, ăn mòn | NH3, Cl2, HCl | Tied diaphragm (44-2800 / PS-3400), tủ khí có hút, cảm biến rò |
| Pyrophoric | Silane | Changeover chuyên dụng (CS-2200 / ACS012), purge khí trơ bắt buộc, quy trình nghiêm ngặt |
Sai lầm thường gặp
- Để regulator khí ăn mòn tiếp xúc không khí ẩm khi tháo chai mà không purge.
- Dẫn cổng vent ra phòng thay vì về hệ xử lý.
- Dùng băng tan trên kết nối – mảnh băng tan đi vào seat gây creep.
Câu hỏi thường gặp
Có cần bộ điều áp riêng cho khí ăn mòn nếu nồng độ chỉ vài ppm?
Khí chuẩn nồng độ thấp vẫn nên dùng thân inox, màng kim loại và vật liệu trơ để tránh hấp phụ làm sai nồng độ, dù mức ăn mòn không đáng kể.
Tied diaphragm có thay thế được van an toàn không?
Không. Tied diaphragm chỉ hỗ trợ đóng van; hệ thống vẫn cần thiết bị bảo vệ quá áp theo thiết kế.
Dùng Monel khi nào?
Monel thường được chọn cho oxy áp cao, HF và một số khí halogen khô. Lựa chọn cuối cùng cần đối chiếu bảng tương thích và hướng dẫn của nhà cung cấp khí.
