Nguyên lý hoạt động

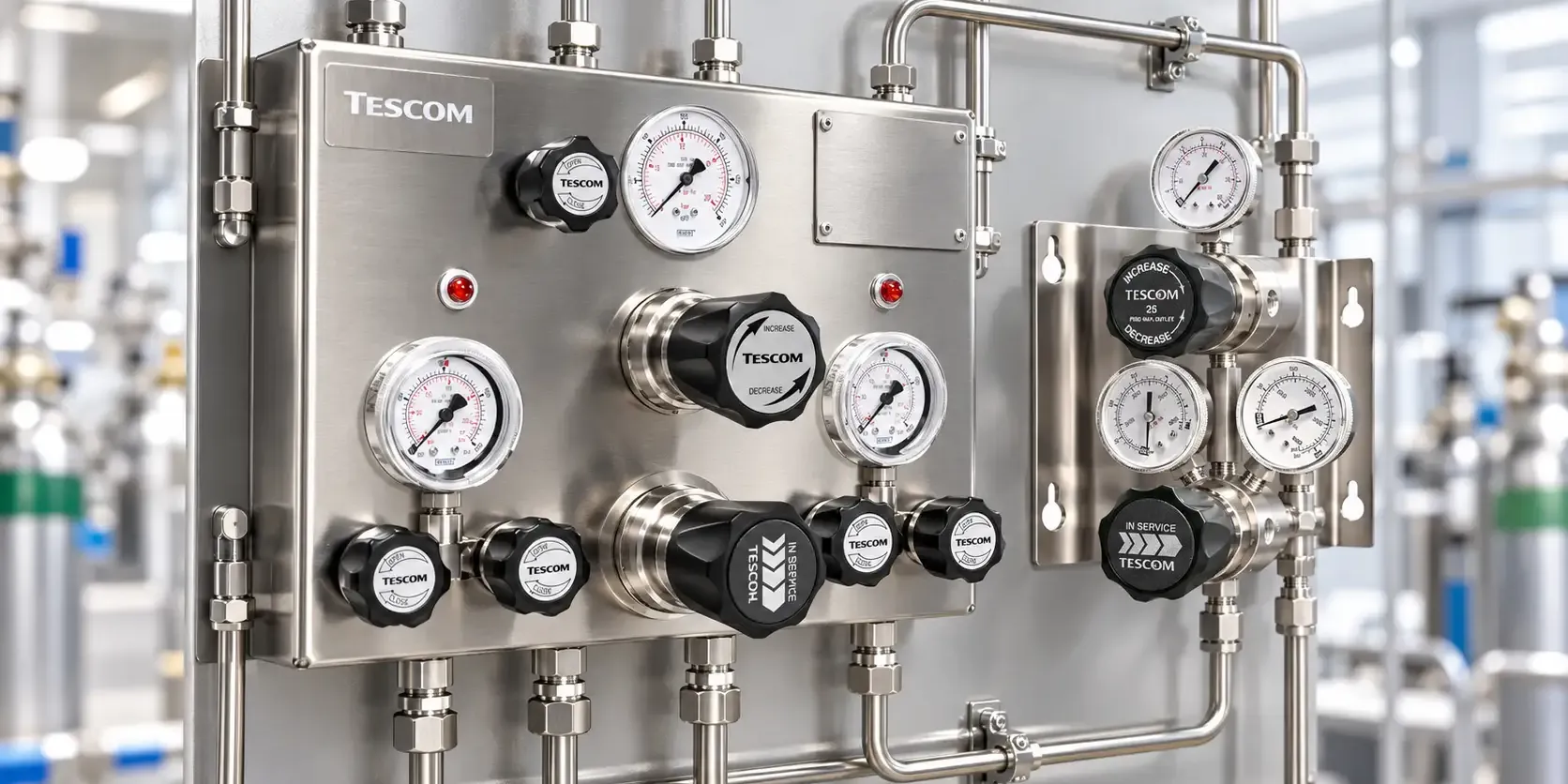

Hệ changeover gồm hai nhánh chai: nhánh đang dùng (in service) và nhánh dự phòng (reserve). Mỗi nhánh có bộ điều áp hoặc một bộ điều áp đổi chiều đặt hai mức áp khác nhau. Khi chai đang dùng cạn, áp nhánh đó giảm xuống dưới mức đặt của nhánh dự phòng và khí tự chuyển sang chai dự phòng. Người vận hành thay chai rỗng, rồi đảo vai trò hai nhánh. Đằng sau thường có một line regulator để giữ áp cấp cuối cùng thật ổn định.
So sánh các hệ TESCOM
| Hệ | Phù hợp | Thông số tham chiếu |
|---|---|---|
| NA-4 | Khí mang và khí chuẩn cho GC, analyzer | Áp vào 3.000 psig / 207 bar; dải ra rất rộng 0–30 … 0–1.500 psig; thân brass hoặc 316 SS |
| CS-2200 | Khí đặc biệt, ăn mòn, pyrophoric | Changeover + line regulator gắn tường; áp vào 3.500 psig; dải ra 0–25 … 0–150 psig |
| ACS3200 | Khí tinh khiết lưu lượng cao | Áp vào 3.000 psig; áp ra 160–200 psig; seat PCTFE |
| ACS012 | Khí đặc biệt, ăn mòn, pyrophoric – gọn nhẹ | Áp vào 400 hoặc 3.500 psig; thân 316 SS, brass hoặc brass mạ nickel |
| CR441800 | Changeover áp cao | Áp vào 3.500 hoặc 6.000 psig; 7 mức áp cấp từ 500 đến 2.000 psig |
| Compact Panel | Cấp khí trung tâm phòng thí nghiệm | Khí tới 6.0; áp vào 300 bar; dải ra 0–10 hoặc 0–20 bar |
| High Pressure Panel | Cấp khí áp cao trung tâm | Áp vào 200 / 300 bar; áp ra tới 150 bar |
Bốn quyết định khi thiết kế
- Tự động hay bán tự động: chuyển nhánh hoàn toàn bằng chênh áp, hay cần thao tác đảo nhánh khi thay chai.
- Có cần cảnh báo hết chai: công tắc áp hoặc transmitter ở mỗi nhánh nối về DCS/hệ báo động.
- Cần purge không: bắt buộc với khí độc, ăn mòn, pyrophoric.
- Vị trí lắp: gắn tường, trong tủ khí có hút, hay trên giá chai ngoài trời.
Lỗi thường gặp
- Hai mức đặt quá gần nhau – hai chai cùng xả song song, cả hai cạn cùng lúc.
- Không có line regulator – áp cấp nhảy khi chuyển nhánh, GC bị nhiễu.
- Dùng chung hệ cho khí không tương thích vật liệu.
- Đầu nối chai không khớp chuẩn của nhà cung cấp khí tại Việt Nam.
Fast Group Engineering
Fast Group cung cấp hệ changeover TESCOM chính hãng, đủ CO/CQ Emerson theo lô, và có thể đề xuất cấu hình từ giá chai, changeover, line regulator đến đồng hồ áp. Gửi danh sách khí, số chai mỗi nhánh, áp cấp và lưu lượng để nhận báo giá trọn bộ.
Tính số chai cho mỗi nhánh (ví dụ minh họa)
Giả sử GC dùng khí mang 100 ml/phút liên tục, tức khoảng 144 lít/ngày. Một chai 40 lít ở 150 bar chứa khoảng 6.000 lít khí ở điều kiện khí quyển (bỏ qua hệ số nén). Như vậy một chai dùng được khoảng 40 ngày lý thuyết – thực tế ít hơn vì không dùng hết áp chai và có rò, purge. Với nhiều máy dùng chung, nhân lên tương ứng. Phép tính này giúp quyết định số chai mỗi nhánh và chu kỳ đặt khí.
Đặt mức áp cho hai nhánh
Nhánh in-service nên đặt cao hơn nhánh reserve một khoảng đủ lớn để nhánh reserve không xả song song khi nhánh chính còn khí. Khoảng chênh cụ thể phụ thuộc thiết kế từng hệ – tham khảo hướng dẫn của hãng. Line regulator phía sau đặt thấp hơn cả hai mức để áp cấp không bị ảnh hưởng khi chuyển nhánh.
Bảo trì
- Kiểm tra rò đầu chai mỗi lần thay.
- Kiểm tra van một chiều giữa hai nhánh (nếu có) để khí không chảy ngược sang chai rỗng.
- Kiểm tra hoạt động của cảnh báo hết chai.
- Ghi sổ ngày thay chai để dự báo nhu cầu khí.
Câu hỏi thường gặp
Changeover có làm áp ra dao động khi chuyển chai không?
Có thể có dao động nhỏ khi chuyển nhánh; vì vậy nên lắp line regulator sau changeover để giữ áp cấp cuối ổn định.
Một hệ changeover dùng cho nhiều loại khí được không?
Mỗi loại khí cần một hệ riêng để tránh nhiễm chéo và đảm bảo tương thích vật liệu.
Có tích hợp cảnh báo hết chai về DCS được không?
Được, bằng công tắc áp hoặc transmitter trên mỗi nhánh; cần nêu trong RFQ để đề xuất cấu hình phù hợp.
