Bốn cách “đặt” áp cho bộ điều áp
| Kiểu tải | Cách đặt áp | Ưu điểm | Hạn chế |
|---|---|---|---|
| Lò xo (spring) | Vặn núm nén lò xo | Đơn giản, độc lập | Droop tăng khi lò xo nén nhiều; đặt tại chỗ |
| Dome | Áp khí trong dome trên cảm biến | Droop nhỏ, áp cao, đặt từ xa | Cần nguồn khí đặt áp ổn định |
| Khí nén (air load) | Áp khí cấp thiết bị qua tỉ số diện tích | Dùng khí điều khiển áp thấp để đặt áp cao | Phụ thuộc chất lượng khí cấp |
| Điện tử | Bộ điều khiển PID cấp áp dome | Chính xác, lập trình, nối PLC | Cần nguồn điện, cảm biến phản hồi |
Dome-loaded: áp cao, lưu lượng lớn
26-1100 và 26-1200 là bộ điều áp dome-loaded lưu lượng cao. 26-1200 được nạp dome từ bên ngoài, áp vào 3.600 hoặc 6.000 psig, Cv 3,3 với cổng 3/4 hoặc 1". 26-1100 có thân inox, nhôm hoặc brass; áp vào 10.000 psig với orifice 0,25. Ở áp cao, dome cho đặc tính ổn định hơn nhiều so với một lò xo khổng lồ.
Áp dome có thể đến từ một regulator nhỏ (pilot) – như BE Series, có thể làm việc độc lập, làm nguồn pilot hoặc biến regulator áp thấp thành dome-loaded – hoặc từ bộ điều khiển điện tử ER5000.
Pilot-operated tự chứa
CP3200 là bộ điều áp dome-loaded, điều khiển bằng pilot tích hợp, lưu lượng cao cho khí: áp vào 3.000 psig, dải ra 0–500 psig. Pilot tích hợp giúp người dùng chỉnh áp như regulator lò xo nhưng nhận được đặc tính droop thấp của dome-loaded.
Tracking: áp ra bám theo một áp tham chiếu
- 44-4000: dome-loaded, có lò xo bias, giữ chênh áp không đổi so với áp tham chiếu; áp vào 6.000 psig, dải 50–1.500 psig.
- 26-2900: điều áp ngược tracking, bias âm (0 đến 0–45 psig), van chính cân bằng, áp điều khiển tới 1.000 psig, Cv 2,0.
- SJS: dùng cho hệ phốt cơ khí kép của bơm – giữ áp barrier cao hơn áp buồng phốt một lượng bias 0–100 psig, giúp kiểm soát phát thải và kéo dài tuổi thọ phốt. Thường đi kèm bộ cách ly 42MW (tới 2.500 psig, nhiệt độ tới 315°C).
Điện tử: ER5000 và ER5100

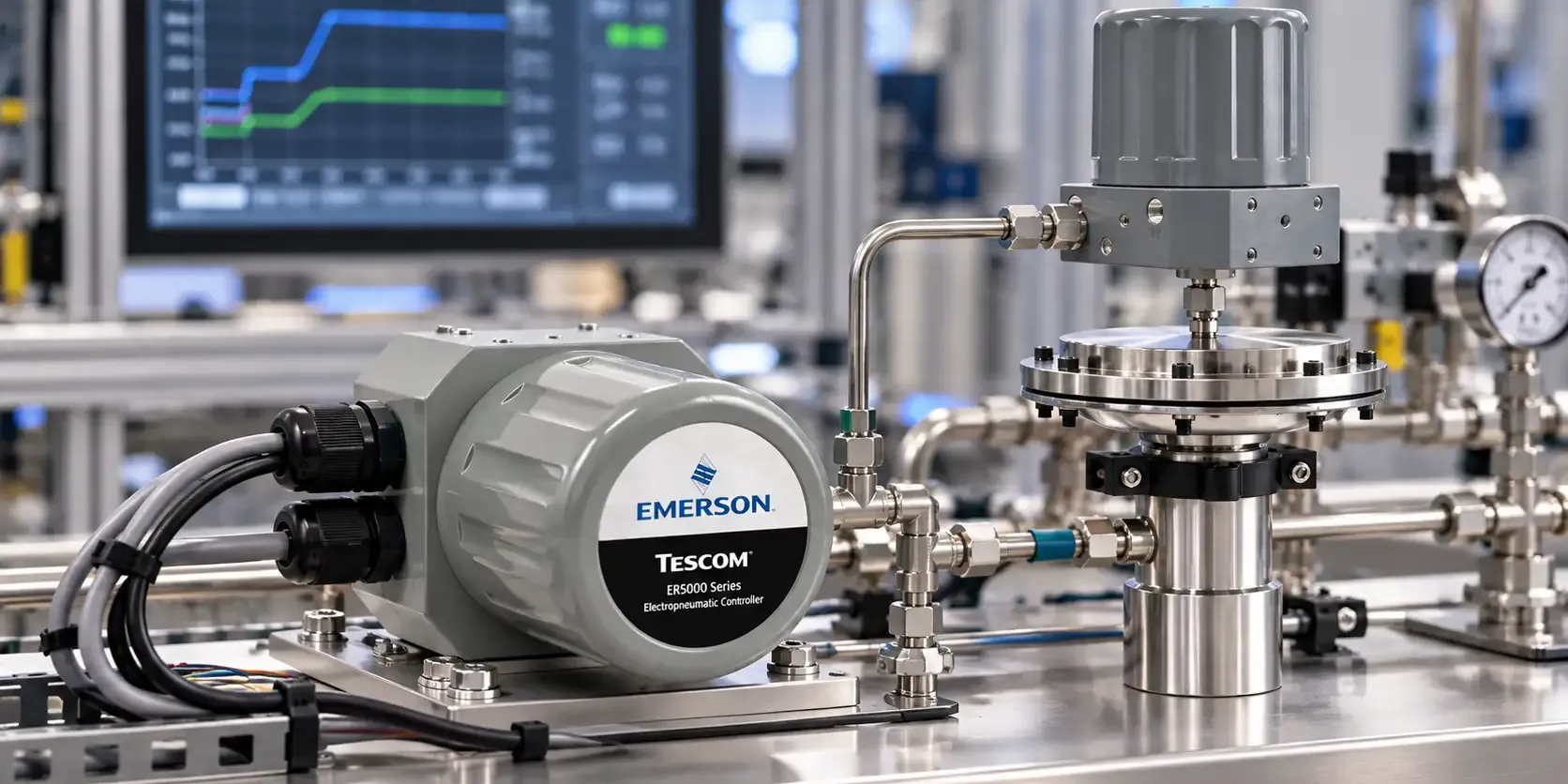

Khi cần thay đổi điểm đặt theo chương trình (ramp, profile thử áp) hoặc điều khiển từ PLC, dùng ER5000 cấp áp dome cho regulator chính. ER5100 là hệ đã tích hợp sẵn ER5000 với 44-4000. Xem thêm bài ER5000.
Cách chọn nhanh
- Áp ra < vài trăm psig, đặt tại chỗ, lưu lượng vừa → lò xo.
- Áp cao, lưu lượng lớn, cần droop nhỏ → dome-loaded + pilot.
- Áp ra phải bám theo một áp khác → tracking.
- Cần điều khiển từ xa, profile, ghi dữ liệu → ER5000.
Fast Group Engineering
Fast Group tư vấn cấu hình regulator chính + pilot hoặc + ER5000 theo yêu cầu vận hành, cung cấp hàng chính hãng TESCOM kèm CO/CQ Emerson theo lô và bảo hành 12 tháng.
Ví dụ ứng dụng tracking: phốt bơm kép
Hệ phốt cơ khí kép có buồng barrier giữa hai phốt. Áp barrier phải luôn cao hơn áp buồng phốt phía quá trình để chất lỏng công nghệ không rò ra ngoài. Nếu đặt barrier ở một giá trị cố định, khi áp quá trình thay đổi, chênh áp có thể quá lớn (mòn phốt) hoặc âm (rò ra ngoài). SJS giữ áp barrier bằng áp tham chiếu cộng bias 0–100 psig, nên chênh áp ổn định dù áp quá trình dao động. Bộ cách ly 42MW tách môi chất quá trình nóng khỏi regulator.
Ví dụ ứng dụng dome-loaded: cấp khí áp cao lưu lượng lớn
Khi cần cấp khí ở vài nghìn psig với lưu lượng lớn (nạp bình, thử áp), một regulator lò xo cỡ lớn sẽ có droop đáng kể. Cấu hình phổ biến là regulator chính dome-loaded (26-1200, 26-1100) nhận áp dome từ một pilot nhỏ hoặc ER5000; áp ra bám sát áp dome với droop nhỏ hơn.
Sai lầm thường gặp
- Dome không có đường xả – không hạ được áp ra khi cần.
- Khí nạp dome bẩn, ẩm – điều khiển chập chờn, ER5000 báo lỗi.
- Dùng tracking regulator mà không xác định đúng điểm lấy áp tham chiếu.
Câu hỏi thường gặp
Dome-loaded có cần khí riêng để nạp dome không?
Có. Dome được nạp bằng khí từ pilot regulator, đường khí điều khiển hoặc ER5000; khí phải sạch và khô.
Tracking regulator khác gì regulator thường?
Regulator thường giữ áp ra cố định; tracking regulator giữ áp ra bằng một áp tham chiếu cộng hoặc trừ một chênh áp đặt trước.
SJS dùng cho loại bơm nào?
Bơm có phốt cơ khí kép cần hệ barrier/buffer áp; SJS giữ áp barrier cao hơn áp buồng phốt một lượng bias đặt trước.
