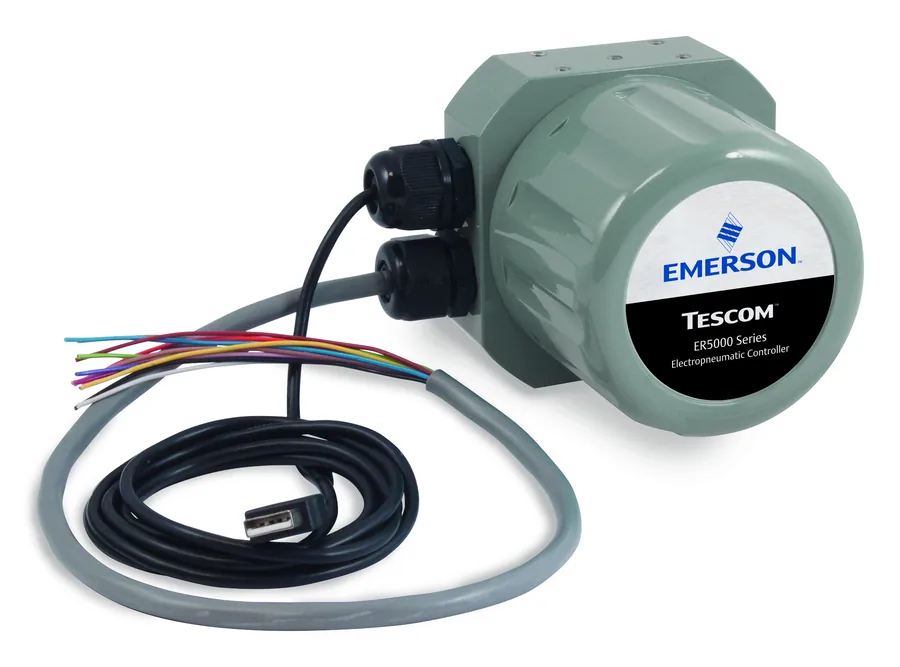

TESCOM ER5000 Series là gì?
TESCOM ER5000 là bộ điều khiển PID sử dụng vi xử lý để điều khiển áp suất. Nội dung mô tả trong tài liệu hãng nhấn mạnh chức năng điều khiển theo thuật toán PID, giúp người đọc phân biệt thiết bị này với một bộ điều áp cơ khí thông thường.
Ứng dụng
- Điều khiển áp suất bằng thuật toán PID trong hệ thống cần tích hợp bộ điều khiển điện khí nén.
Đặc điểm cần biết
- Nguồn điện yêu cầu 22–28,5 VDC; dòng điện danh định 180 mA và tối đa 340 mA.
- Khí cấp được mô tả là khí trơ sạch, khô hoặc khí nén cấp thiết bị đo.
- Vỏ tiêu chuẩn được liệt kê NEMA 4X / IP66; tùy chọn vỏ cho phiên bản chống nổ cần đối chiếu đúng mã.
Lưu ý khi chọn cấu hình
Tài liệu hãng ghi áp khí cấp tối đa 120 psig / 8,2 bar và danh định 110 psig / 7,5 bar. Đây là thông số nguồn khí cấp của ER5000, không phải giới hạn áp suất chung của mọi hệ thống ghép với thiết bị. Cần xác định sơ đồ điều khiển, thiết bị phối hợp, nguồn điện và điều kiện lắp đặt trước khi chọn phiên bản.
The ER5000 Series is a microprocessor based PID (Proportional, Integral, Derivative) controller that brings precise algorithmic pressure control to a wide range of applications.
Mô tả của hãng (tiếng Anh)Thông số kỹ thuật chính
Tổng hợp từ tài liệu TESCOM để tham khảo nhanh. Nhiều giá trị thuộc các cấu hình khác nhau (vật liệu, dải áp, kích cỡ) – không ghép các giá trị lớn nhất thành một mã; thông số theo part number được xác nhận khi báo giá.
| Hạng mục | Thông số theo tài liệu hãng |
|---|---|
| Nguồn điện | 22 to 28.5 VDC, 340 mA maximum, 180 mA nominal |
| Yêu cầu khí cấp | Media Type:; ER5000 - Clean, dry inert gas or instrument grade air; Inlet Pressure:; Minimum: Outlet pressure + 1 psig / 0.07 bar; Maximum: 120 psig / 8.2 bar; Nominal: 110 psig / 7.5 bar |
| Cấp bảo vệ vỏ | Standard: NEMA 4X IP66 (aluminum and epoxy polyester paint); Optional: Stainless Steel body available for Explosion proof models |
| Flow Stream Materials (Solenoids & Sensors) | Solenoids: Nickel-plated Brass, FKM Seat and O-rings; Sensors: Glass, Ceramic, Silicon, RTV, Nickel |
| Flow Stream Materials (Manifold) | Glass Filled PET (Explosion Proof only) |
| Flow Stream Materials (Tubing) | Polyurethane |
| Flow Stream Materials (Plug) | Brass |
| Flow Stream Materials (O-Rings) | Silicone, Buna-N, FKM |
| Flow Stream Materials (Fittings) | Stainless Steel |
| Cổng kết nối (cỡ & kiểu) | Gas Ports (Inlet, Exhaust & Gauge): 1/8 - 27 NPTF ; Controlled Outlet Port: 1/2 inch SAE; Conduit Openings: Two, 1/2 inch NPTF |
| Dải nhiệt độ làm việc | -22°F to 167°F / -30°C to 75°C (media require below 32°F) |
| Hệ số lưu lượng (Cv) | Cv = 0.01 |
| Khối lượng | 3.1 lbs / 1.4 kg |
Tài liệu kỹ thuật ER5000
Catalog, datasheet, hướng dẫn và bản vẽ CAD (tiếng Anh). Fast Group gửi bản PDF/CAD theo yêu cầu kèm báo giá. Trang sản phẩm chính thức: Emerson – TESCOM ER5000 Series.
| Tài liệu | Loại | Dung lượng |
|---|---|---|
| How To Automate Manual Regulators | Hướng dẫn / Manual | 8.0 MB |
| User Manual: ER5000 Series | Hướng dẫn / Manual | 36.4 MB |
| 3D Drawing: ER5000 Series - ER5000SI-1 | Bản vẽ CAD 2D/3D | 183 KB |
| Certificate: ER5000 Certificate of Compliance | Chứng nhận / Declaration | 168 KB |
| Certificate: ER5000 Declaration of Conformity According to RoHS | Chứng nhận / Declaration | 510 KB |
| Certificate: ER5000 EU Declaration of Conformity According to EMC Directive 2014/30/EU | Chứng nhận / Declaration | 92 KB |
| Certificate: ER5000 EU Declaration of Conformity ATEX Directive 2014/34/EU | Chứng nhận / Declaration | 98 KB |
| Certificate: ER5000 EU-Type Examination Certificate | Chứng nhận / Declaration | 214 KB |
| Certificate: ER5000 IECEx Certificate of Conformity | Chứng nhận / Declaration | 855 KB |
| Certificate: ER5050 NEPSI Explosion Protection | Chứng nhận / Declaration | 103 KB |
Mua TESCOM ER5000 Series: chứng từ & hỗ trợ kỹ thuật
Fast Group cung cấp TESCOM ER5000 Series hàng chính hãng, tư vấn cấu hình theo part number và ứng dụng thực tế (dầu khí, EPC, phòng thí nghiệm, nhà máy). Hàng chính hãng, nguồn gốc rõ ràng, đủ CO/CQ Emerson và chứng từ nhập khẩu theo từng lô; bảo hành chính hãng 12 tháng kể từ ngày giao hàng. Đội ngũ kỹ thuật có kinh nghiệm dầu khí hỗ trợ tra nameplate khi thay thế, chuẩn bị hồ sơ kỹ thuật cho đấu thầu và phản hồi RFQ trong ngày làm việc.
Thông tin cần có khi gửi RFQ
- Bộ điều áp sẽ ghép (model, tải dome / khí nén) hoặc cần chọn mới
- Dải áp cần điều khiển, độ chính xác, tốc độ đáp ứng
- Tín hiệu đặt và tín hiệu phản hồi (transducer trong / ngoài)
- Nguồn điện, vùng lắp đặt (thường / chống nổ)
- Kết nối truyền thông / phần mềm, PLC
- Số lượng, nơi giao, yêu cầu chạy thử
Câu hỏi thường gặp
Cần cung cấp gì để chọn cấu hình TESCOM ER5000?
Tài liệu hãng ghi áp khí cấp tối đa 120 psig / 8,2 bar và danh định 110 psig / 7,5 bar. Đây là thông số nguồn khí cấp của ER5000, không phải giới hạn áp suất chung của mọi hệ thống ghép với thiết bị. Cần xác định sơ đồ điều khiển, thiết bị phối hợp, nguồn điện và điều kiện lắp đặt trước khi chọn phiên bản.
Có thể lấy thông số tối đa của dòng TESCOM ER5000 cho mọi mã hàng không?
Cần đối chiếu thông số của đúng mã cấu hình. Tài liệu giới thiệu cấp dòng có thể tổng hợp nhiều lựa chọn vật liệu, dải áp và kết nối khác nhau.
TESCOM ER5000 Series có phải hàng chính hãng, có CO/CQ không?
Có. Fast Group phân phối TESCOM ER5000 Series hàng chính hãng Emerson, nguồn gốc rõ ràng, đủ CO/CQ và chứng từ nhập khẩu theo từng lô, bảo hành chính hãng 12 tháng kể từ ngày giao hàng – đáp ứng hồ sơ dự án dầu khí, EPC và nhà máy tại Việt Nam.
TESCOM ER5000 Series có bảo hành và hỗ trợ kỹ thuật không?
Có. TESCOM ER5000 Series được bảo hành chính hãng 12 tháng kể từ ngày giao hàng. Fast Group tư vấn lắp đặt, cấu hình và tra phụ tùng / soft goods kit theo part number; hỗ trợ tại công trường tùy trường hợp và được thống nhất khi báo giá.
Cần thông tin gì để báo giá ER5000?
Bộ điều áp sẽ ghép (model, tải dome / khí nén) hoặc cần chọn mới; Dải áp cần điều khiển, độ chính xác, tốc độ đáp ứng; Tín hiệu đặt và tín hiệu phản hồi (transducer trong / ngoài); Nguồn điện, vùng lắp đặt (thường / chống nổ); Kết nối truyền thông / phần mềm, PLC. Nếu thay thế, gửi part number đầy đủ hoặc ảnh nameplate.
Thời gian giao hàng ER5000 bao lâu?
Lead time phụ thuộc cấu hình (vật liệu, dải áp, kết nối, tùy chọn) và được xác nhận trong báo giá. Fast Group giao hàng toàn quốc từ TP.HCM và Vũng Tàu.
Mã ER5000 cũ không còn sản xuất thì sao?
Gửi part number hoặc ảnh nameplate; Fast Group đối chiếu cấu hình và đề xuất mã thay thế tương đương nếu có, kèm xác nhận kỹ thuật trước khi đặt hàng.
