Thông số theo catalog Qlight
| Model | Đường kính | Chiều cao | Cấp bảo vệ |
|---|---|---|---|

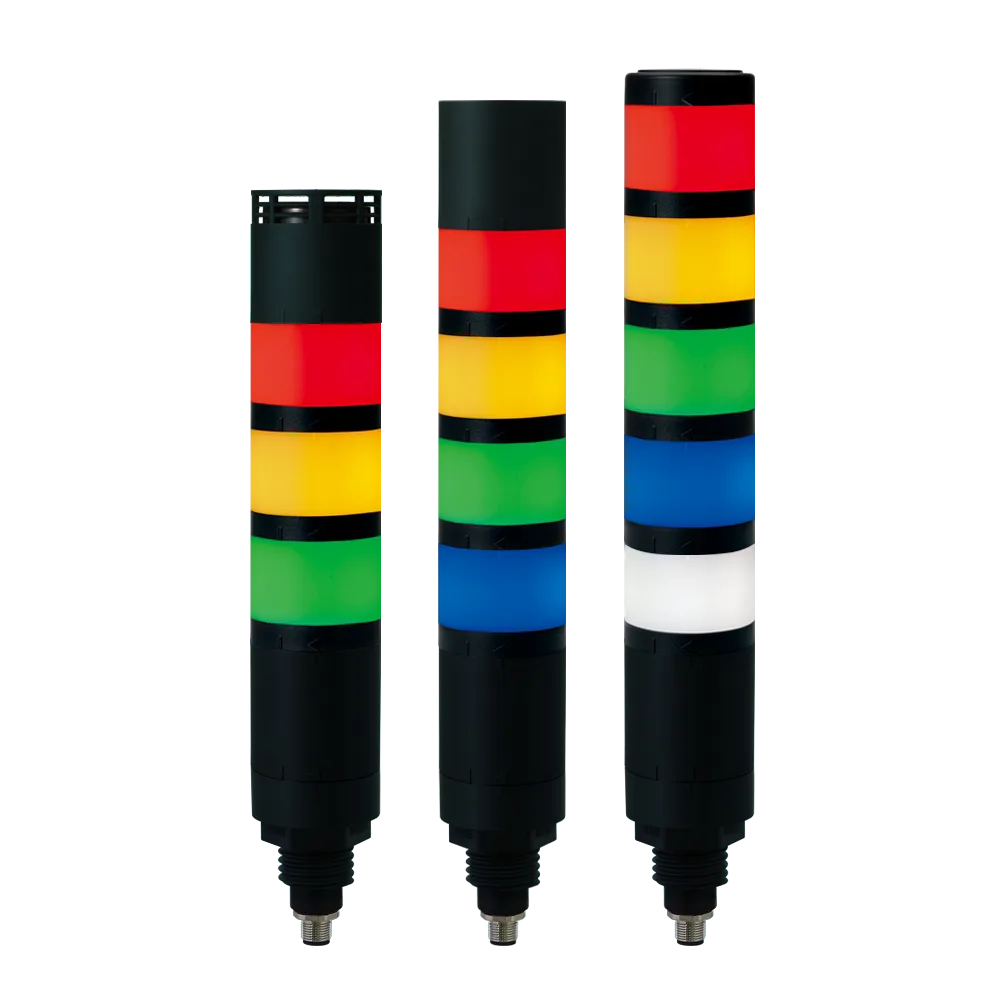

| QTR60L-IOL | Ø60 mm | 175 – 375 mm | IP65 (tiêu chuẩn và bản còi chống nước) |

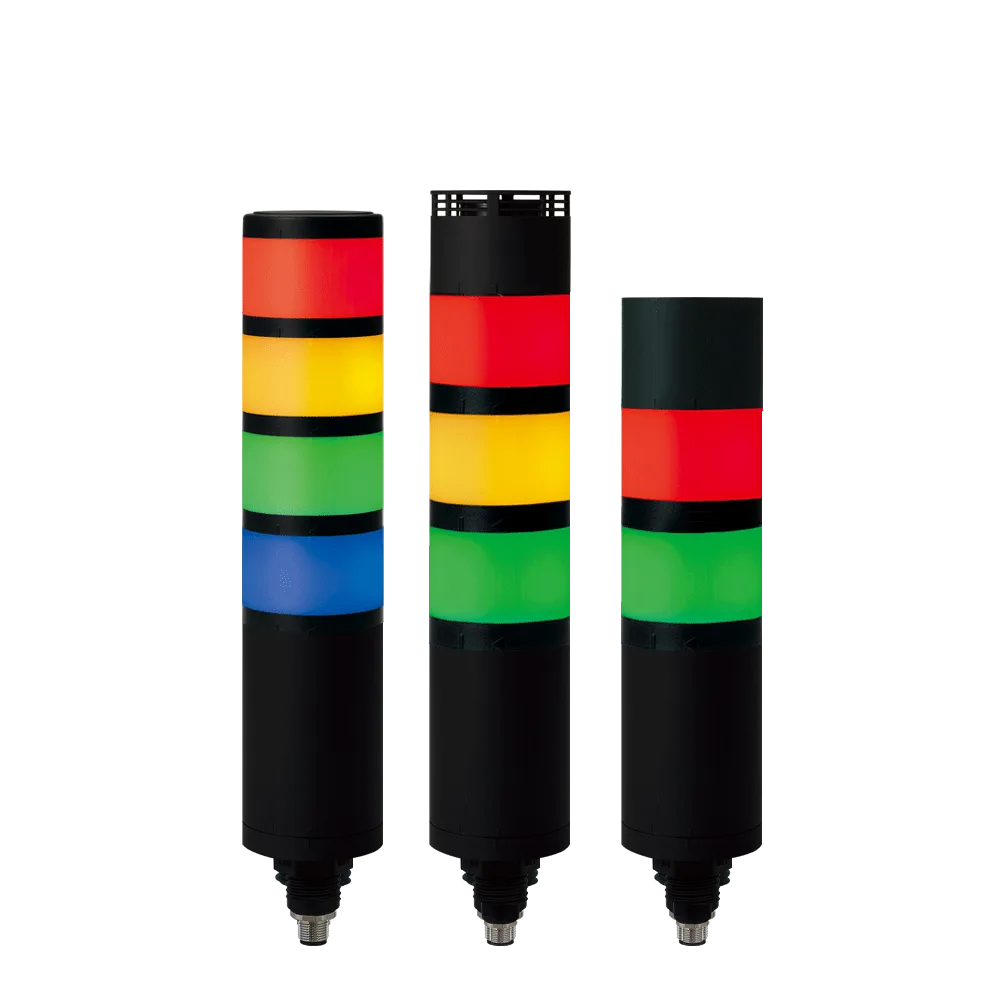

| QTR70L-IOL | Ø70 mm | 175 – 375 mm | IP65 (tiêu chuẩn và bản còi chống nước) |
Điện áp DC 24V · thân ABS · thấu kính PC mờ · còi tối đa 100 dB · IO-Link V1.1, 38.400 bps (COM2), đầu nối M12 5 chân (male) Class A.
Điểm nhận dạng: thấu kính mờ
Catalog mô tả QTR bằng hai ý: ánh sáng tín hiệu dịu và dễ chịu phát qua thấu kính mờ, đồng thời vẫn nhận biết tốt từ xa nhờ thấu kính khuếch tán màu đặc biệt.
Lý do thực tế để chọn bản mờ không phải thẩm mỹ mà là mỏi mắt. Ở trạm lắp ráp, trạm kiểm tra ngoại quan hoặc máy có người đứng vận hành cả ca, đèn tháp nằm trong tầm nhìn ngoại vi liên tục 8 tiếng. Thấu kính trong hoặc khuếch tán mạnh gây khó chịu tích lũy — hậu quả thường thấy là công nhân che đèn lại, và cả hệ tín hiệu mất tác dụng.
So sánh nhanh trong ba bản:
| Series | Thấu kính | Ưu tiên |
|---|---|---|
| QTG-IOL | Khuếch tán màu | Nhìn xa |
| QTC-IOL | Có lớp lọc màu riêng | Màu sắc nét |
| QTR-IOL | Mờ | Dịu mắt ở cự ly gần |
Phần dùng chung với QTG và QTC
Bốn chế độ vận hành, bảy kiểu phát sáng, kết cấu module kiểu khoá và yêu cầu IO-Link master nằm ở trang nhóm đèn tháp IO-Link. Với bản mờ, nhóm tính năng đáng dùng nhất là ba mức nháy: tăng nhịp thay vì tăng độ sáng để gây chú ý, giữ đúng lý do chọn QTR ngay từ đầu.
Chọn đường kính
| Tình huống | Model |
|---|---|
| Trạm thao tác, người đứng ngay dưới đèn | QTR60L-IOL |
| Vừa có người đứng gần, vừa cần nhìn từ lối đi | QTR70L-IOL |
Bố trí trạm thao tác có người đứng cả ca
QTR sinh ra cho tình huống người vận hành ở ngay dưới hoặc sát bên đèn suốt 8 tiếng. Ở khoảng cách dưới 2 m, thứ quyết định không còn là độ sáng mà là mức chói tích luỹ.
Ba bố trí thường gặp và cách xử lý:
| Bố trí trạm | Vấn đề gặp phải | Hướng xử lý |
|---|---|---|
| Đèn gắn trên máy, ngang tầm mắt người đứng | Chói trực diện cả ca | QTR + nâng đèn lên trên tầm mắt |
| Đèn phía sau lưng người thao tác | Không nhìn thấy, phải quay đầu | Giữ QTR, thêm một cụm nhỏ trong tầm nhìn ngoại vi |
| Trạm kiểm tra ngoại quan, cần ánh sáng ổn định | Đèn tháp làm nhiễu việc soi lỗi sản phẩm | QTR và ưu tiên báo bằng tần số nháy thay vì tầng sáng liên tục |
Dấu hiệu chọn sai thấu kính rất dễ nhận ra khi đi xưởng: công nhân lấy băng dính, bìa carton hoặc túi nylon che bớt đèn. Khi điều đó xảy ra, cả hệ tín hiệu đã mất tác dụng dù thiết bị vẫn chạy đúng — và không báo cáo nào ghi nhận việc này.
Dùng tần số nháy thay cho độ sáng
Bảy kiểu phát sáng của nền tảng QTx-IOL có giá trị đặc biệt với bản mờ: thay vì tăng cường độ để gây chú ý, tăng tần số nháy. Người đứng gần nhận ra thay đổi ngay cả trong tầm nhìn ngoại vi, mà mắt không bị mỏi như khi tăng độ sáng. Trong thực tế, một tầng hổ phách với ba mức nháy thường thay được hai tầng riêng biệt, giúp giảm chiều cao cụm đèn tại trạm vốn đã chật.
Gửi bố trí trạm làm việc, số trạng thái cần báo và model IO-Link master hiện có qua trang liên hệ.
