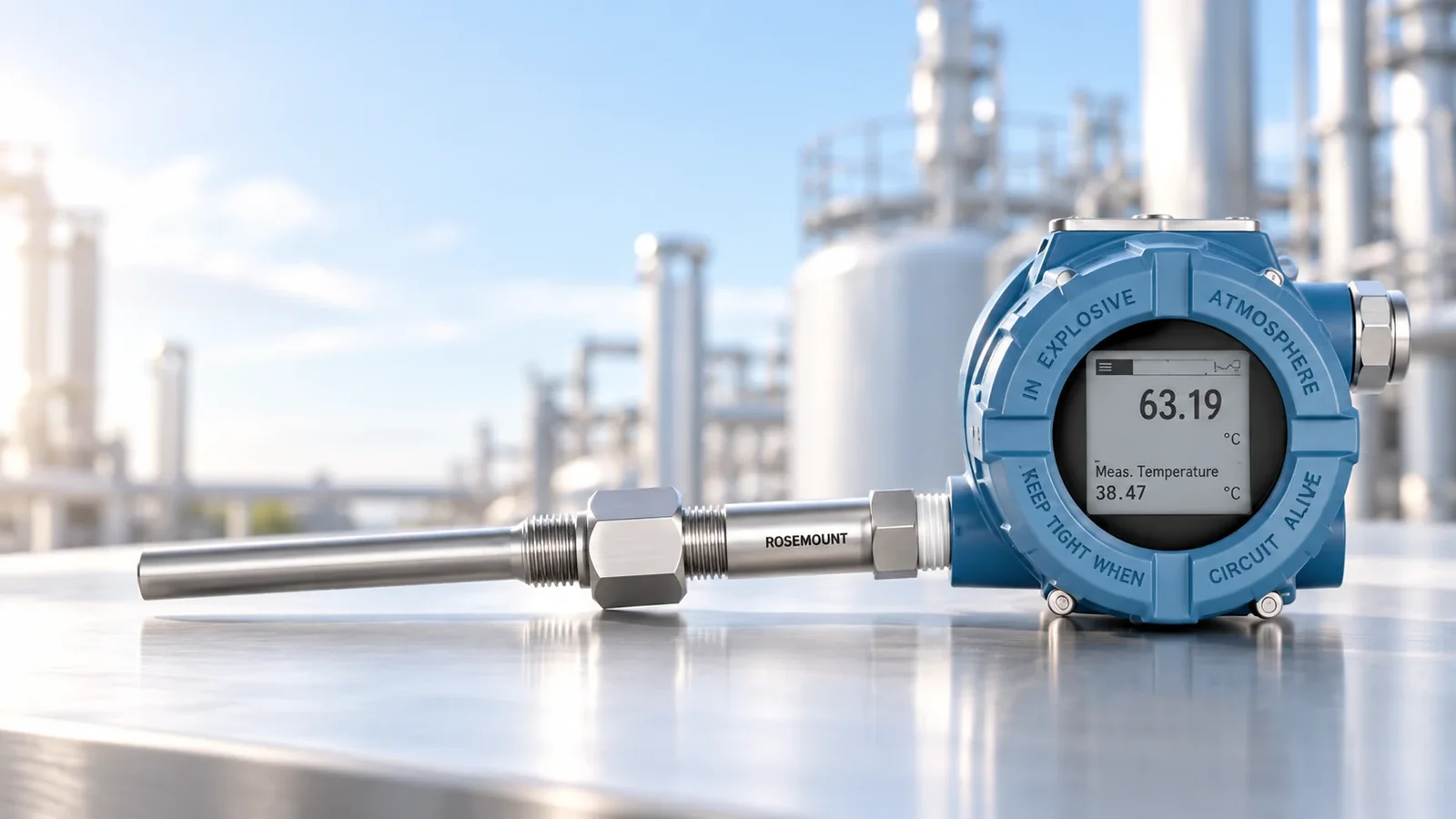

Cách chọn transmitter nhiệt độ Rosemount 248, 3144S và cảm biến 214C

Một yêu cầu mua "transmitter nhiệt độ Rosemount" thường thiếu ít nhất hai phần ba thông tin cần thiết. Lý do là một điểm đo nhiệt độ hoàn chỉnh không phải một thiết bị mà là một cụm gồm ba thành phần độc lập: cảm biến tiếp xúc với quá trình, thermowell bảo vệ cảm biến khỏi áp suất và dòng chảy, và transmitter chuyển tín hiệu cảm biến thành tín hiệu chuẩn gửi về hệ điều khiển.

Bài viết này phân biệt rõ ba thành phần trên trong danh mục Rosemount, so sánh hai dòng transmitter nhiệt độ Rosemount được dùng nhiều nhất là 248 và 3144S, và hướng dẫn chọn cảm biến 214C cùng thermowell 114C cho từng loại ứng dụng.

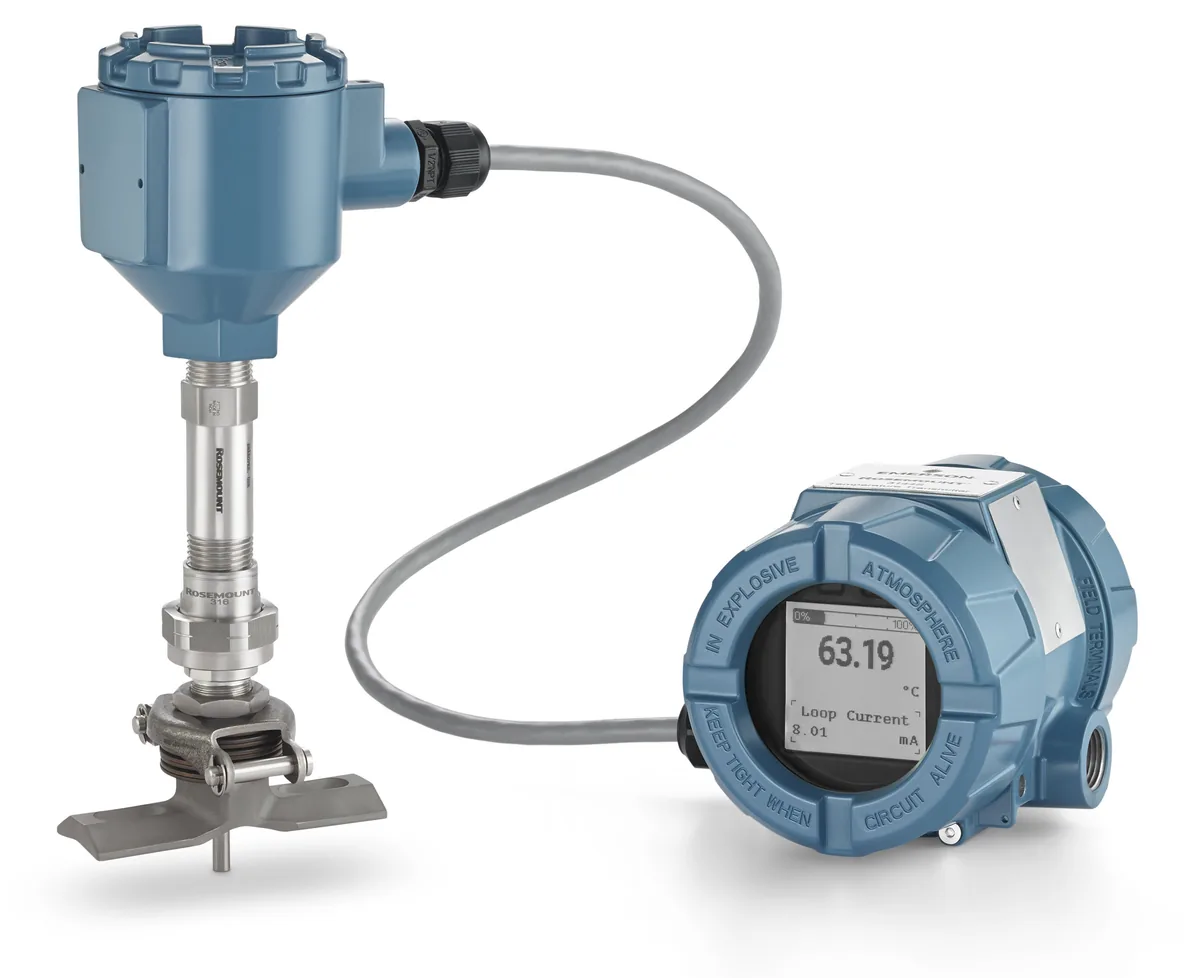

Ba thành phần của một điểm đo nhiệt độ

Cảm biến (sensor). Biến đổi nhiệt độ thành tín hiệu điện — RTD (điện trở thay đổi theo nhiệt độ) hoặc thermocouple (sinh sức điện động theo chênh lệch nhiệt độ). Cảm biến quyết định dải nhiệt độ đo được và cấp chính xác nền.

Thermowell. Ống bảo vệ xuyên vào đường ống hoặc thiết bị, cho phép rút cảm biến ra kiểm tra hoặc thay thế mà không phải dừng quá trình hay xả áp. Thermowell chịu toàn bộ áp suất, nhiệt độ và lực dòng chảy.

Transmitter. Chuyển tín hiệu yếu, phi tuyến từ cảm biến thành 4–20 mA HART hoặc tín hiệu số ổn định; đồng thời là nơi chứa chẩn đoán, khả năng ghép cặp với cảm biến và các chứng chỉ an toàn.

Khi gửi RFQ, cần nêu rõ bạn cần cả cụm hay chỉ một thành phần — đây là nguồn hiểu nhầm phổ biến nhất trong nhóm đo nhiệt độ.

Cảm biến Rosemount 214C: RTD và thermocouple

Rosemount 214C bản RTD là cảm biến Pt-100 một hoặc hai phần tử, phủ dải nhiệt độ từ −196 °C đến 600 °C. Dòng này có hai kiểu chế tạo với thế mạnh khác nhau:

• Thin-film (màng mỏng) — thiết kế chịu rung tốt, phù hợp các vị trí lắp gần bơm, máy nén, đường ống có rung động mạnh.
• Wire-wound (dây quấn) — dùng khi cần độ chính xác cao, cần hai phần tử, hoặc làm việc ở nhiệt độ cao.

Cảm biến có tùy chọn cấp chính xác Class A hoặc Class B và hỗ trợ hằng số Callendar-Van Dusen — cho phép ghép cặp cảm biến với transmitter để giảm tổng sai số. Đây là điểm đáng đầu tư ở điểm đo quan trọng: thay vì dùng đường cong chuẩn chung, transmitter được nạp đúng đặc tính của cảm biến đi kèm.

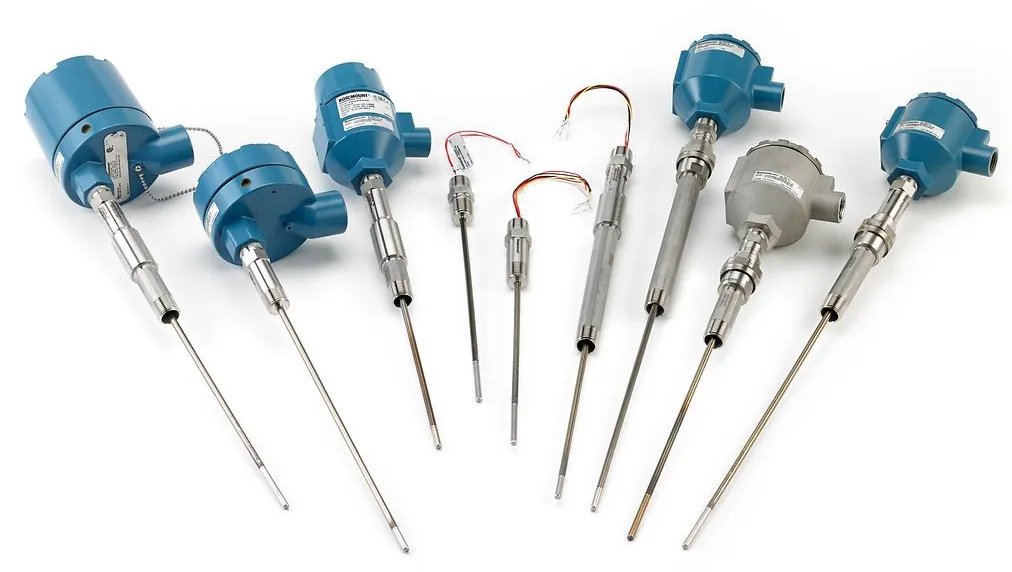

Bản thermocouple của 214C hỗ trợ loại J, K và T theo chuẩn độ chính xác ASTM và IEC, hoạt động tốt trong môi trường rung động cao. Cảm biến có nhiều lựa chọn đầu nối và hộp đấu dây, cùng kiểu lắp có lò xo nén để đảm bảo tiếp xúc tốt với đáy thermowell.

Chọn RTD hay thermocouple? Nguyên tắc thực dụng: RTD Pt-100 cho độ chính xác và độ ổn định tốt hơn trong dải nhiệt độ công nghiệp thông thường; thermocouple phù hợp khi nhiệt độ rất cao vượt dải RTD, khi cần đáp ứng nhanh, hoặc khi chi phí là yếu tố quyết định trên số lượng lớn điểm đo.

Thermowell Rosemount 114C: chọn kiểu lắp và biên dạng thân

Rosemount 114C được chế tạo từ phôi đặc (barstock), có các kiểu lắp ren, mặt bích, Van Stone và hàn, với biên dạng thân thẳng, côn hoặc bậc.

Những điểm cần quyết định khi đặt hàng:

• Kiểu lắp: ren NPT cho đường ống nhỏ và áp suất vừa; mặt bích cho áp suất cao và khi cần tháo lắp thuận tiện; hàn cho ứng dụng khắt khe nhất; Van Stone cho phép dùng vật liệu mặt bích khác vật liệu thân để tối ưu chi phí.
• Biên dạng thân: thân côn cho độ bền cơ học tốt hơn trước lực dòng chảy; thân thẳng đơn giản và dễ chế tạo; thân bậc cho đáp ứng nhanh hơn.
• Vật liệu: từ thép không gỉ tới các vật liệu đặc biệt, chọn theo môi chất.
• Báo cáo tính toán tần số xoáy (wake frequency calculation) — đây là hạng mục quan trọng thường bị bỏ sót. Dòng chảy qua thermowell tạo ra xoáy; nếu tần số xoáy gần tần số dao động riêng của thermowell, thân thermowell có thể gãy do cộng hưởng. Với đường ống có lưu tốc cao, nên yêu cầu báo cáo này trong RFQ.
• Tùy chọn hồ sơ: NACE, chứng chỉ vật liệu, PMI (kiểm tra thành phần vật liệu tại chỗ), thử thủy tĩnh ngoài, thử thẩm thấu chất màu.

Transmitter Rosemount 248: giải pháp tiêu chuẩn cho điểm đo đơn

Rosemount 248 là transmitter nhiệt độ tiêu chuẩn của ngành, thiết kế cho các điểm đo nhiệt độ đơn thông dụng. Đây là lựa chọn hợp lý khi số lượng điểm đo lớn và yêu cầu kỹ thuật ở mức phổ thông.

Đặc điểm chính:

• Đáp ứng yêu cầu đo nhiệt độ một điểm thông dụng, độ ổn định công bố một năm giúp giảm chi phí bảo trì.
• Chẩn đoán hở mạch / ngắn mạch cảm biến, phát hiện sự cố trong vòng cảm biến.
• Ghép cặp transmitter–cảm biến bằng hằng số Callendar-Van Dusen, giảm tổng sai số phép đo.
• Giao diện dashboard giúp cấu hình và xử lý sự cố đơn giản.
• Có bản WirelessHART với độ tin cậy dữ liệu trên 99%, ăng-ten tích hợp, thiết kế gọn nhẹ — phù hợp các điểm đo giám sát ở vị trí khó kéo cáp.

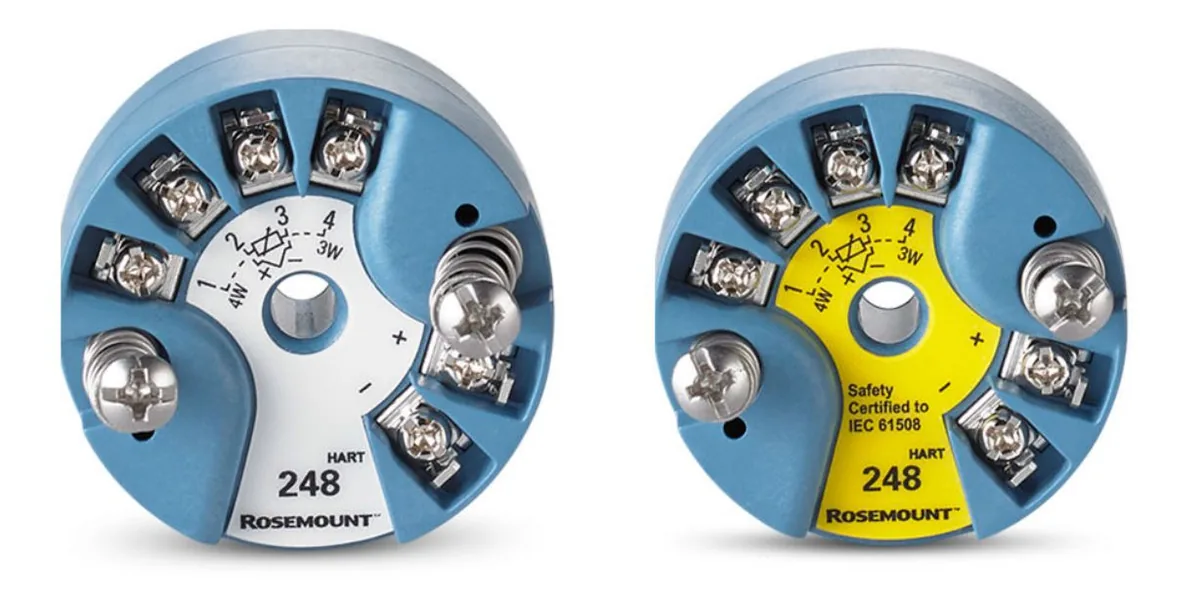

• Nhiều lựa chọn vỏ, gồm vỏ polymer bền với môi trường quá trình, và kiểu lắp head mount.

Chọn 248 khi: giám sát nhiệt độ trong hệ phụ trợ; số lượng điểm đo lớn; yêu cầu độ chính xác và chẩn đoán ở mức tiêu chuẩn; hoặc triển khai mạng giám sát không dây.

Transmitter Rosemount 3144S và công nghệ X-well

Rosemount 3144S là dòng transmitter nhiệt độ hiệu năng cao, dành cho điểm đo quan trọng trong điều khiển và ứng dụng an toàn.

Những điểm tạo khác biệt rõ rệt:

• Độ ổn định dài hạn 20 năm và bảo hành giới hạn 20 năm — cho phép kéo dài đáng kể chu kỳ hiệu chuẩn, giảm số lần ra hiện trường.
• ReadyConnect™ — cấu hình cảm biến theo kiểu cắm là chạy, rút ngắn thời gian lắp đặt và loại bỏ lỗi nhập thông số thủ công.
• Kết nối Bluetooth — cấu hình và kiểm tra không cần đấu nối vật lý, tránh phải xin giấy phép làm việc nóng tại khu vực nguy hiểm.
• RTD Measurement Protection — khi một dây trong cấu hình 4 dây bị đứt hoặc hỏng, transmitter tự chuyển sang cấu hình 3 dây để giữ phép đo, tránh mất tín hiệu và dừng máy.
• Chẩn đoán Loop Integrity — giám sát liên tục tình trạng toàn bộ vòng điện để phát hiện sự cố trước khi xảy ra.
• Độ bao phủ chẩn đoán trọn vẹn từ cảm biến tới phòng điều khiển.

Công nghệ X-well. Khi kết hợp 3144S với X-well, có thể đo nhiệt độ quá trình bên trong mà không cần thermowell và không xuyên vào đường ống — phạm vi đo tới 650 °C. Lợi ích thực tế rất lớn: không phải cắt ống, không phải tính tần số xoáy, không phải dừng quá trình để lắp đặt. Nhà sản xuất công bố giảm tới 65% thời gian thiết kế và khoảng 30% tổng chi phí sở hữu. Đây là phương án đáng cân nhắc cho các điểm đo bổ sung trên hệ thống đang vận hành, nơi việc xuyên đường ống là bất khả thi.

Chọn 3144S khi: điểm đo nằm trong vòng điều khiển quan trọng hoặc vòng an toàn; cần kéo dài chu kỳ hiệu chuẩn; cần chẩn đoán sâu; hoặc muốn bổ sung điểm đo mà không can thiệp vào đường ống.

Bảng so sánh Rosemount 248 và 3144S

Khi gửi RFQ cần chuẩn bị gì?

1. Cần cả cụm hay chỉ một thành phần: transmitter, cảm biến, thermowell — hay trọn bộ.
2. Model code hoặc ảnh nameplate nếu là thay thế; ảnh cả thermowell nếu thay cả cụm.
3. Dải nhiệt độ làm việc và nhiệt độ tối đa.
4. Loại cảm biến mong muốn: RTD Pt-100 (một hay hai phần tử, thin-film hay wire-wound) hoặc thermocouple (J, K, T).
5. Môi chất, áp suất làm việc và lưu tốc dòng chảy — cần cho chọn thermowell và tính tần số xoáy.
6. Kết nối quá trình của thermowell: ren, mặt bích (tiêu chuẩn, size, rating), Van Stone hay hàn; chiều dài chèn (insertion length).
7. Tín hiệu và giao thức: 4–20 mA HART, WirelessHART, FOUNDATION Fieldbus.
8. Chứng chỉ: ATEX hoặc IECEx (Ex d hay Ex ia, phân vùng Zone), mức SIL nếu dùng trong SIF.
9. Số lượng, nơi giao hàng, mốc tiến độ và chứng từ CO/CQ, calibration, material 3.1, NACE, báo cáo wake frequency nếu cần.

Xem thêm checklist gửi yêu cầu mua Rosemount và cách đọc model code Rosemount.
