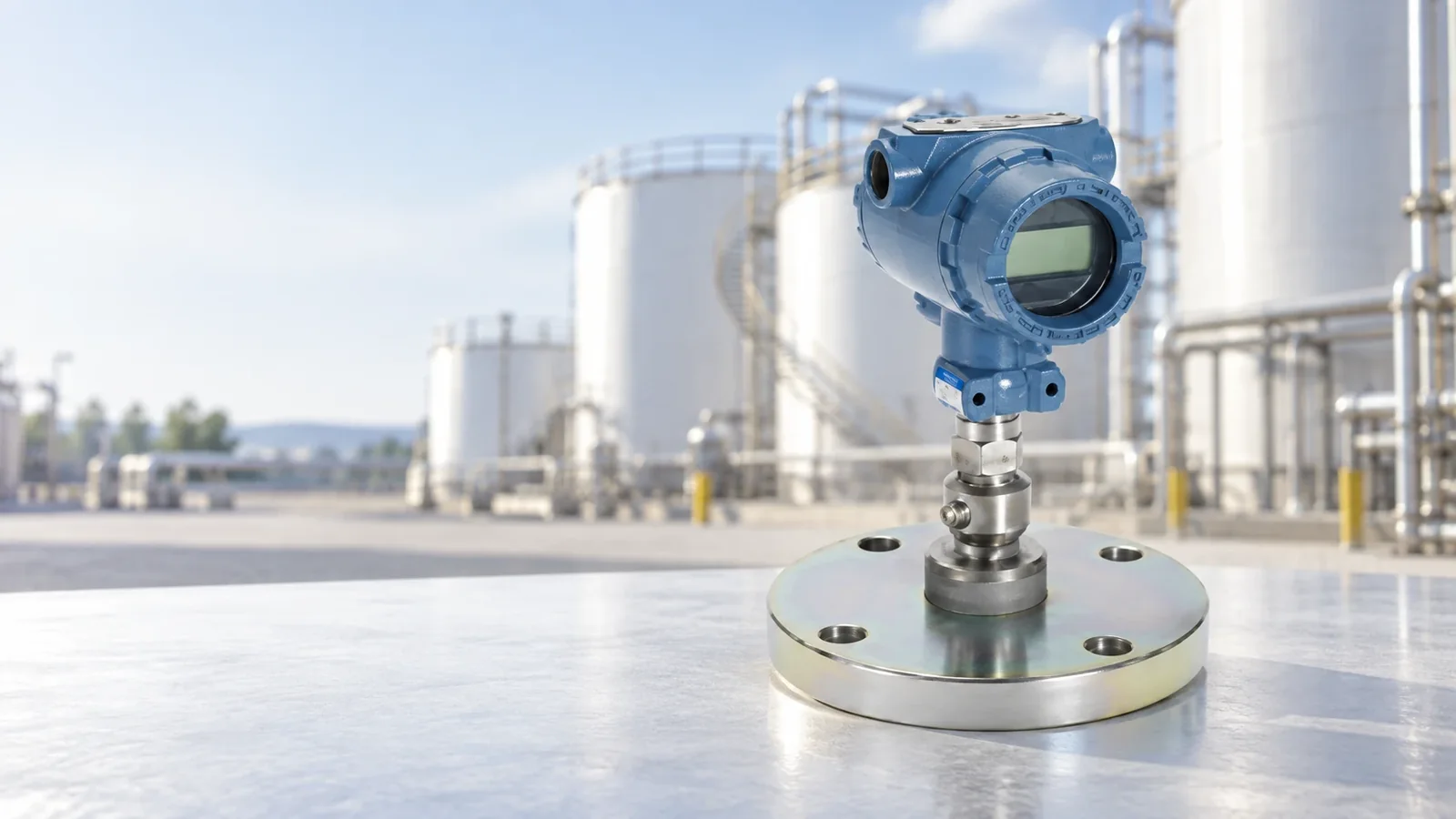

Cách chọn thiết bị đo mức Rosemount: radar, GWR hay chênh áp?

Đo mức là nhóm ứng dụng dễ chọn sai nhất trong đo lường công nghiệp. Lý do: cùng một bồn chứa có thể dùng được ba, bốn nguyên lý đo khác nhau, và tất cả đều "chạy được" trong điều kiện lý tưởng. Khác biệt chỉ lộ ra khi bề mặt nổi bọt, khi hơi bão hòa làm sai lệch tín hiệu, khi cánh khuấy tạo xoáy, hoặc khi môi chất bám dính lên đầu dò.

Bài viết này so sánh các nhóm thiết bị đo mức Rosemount — radar không tiếp xúc, radar dẫn sóng (GWR), đo mức chênh áp, báo mức và chỉ thị mức — theo hướng điều kiện quá trình thực tế, để bộ phận kỹ thuật chọn đúng nguyên lý trước khi chọn model code.

Bốn nhóm nguyên lý đo mức và vị trí của từng nhóm

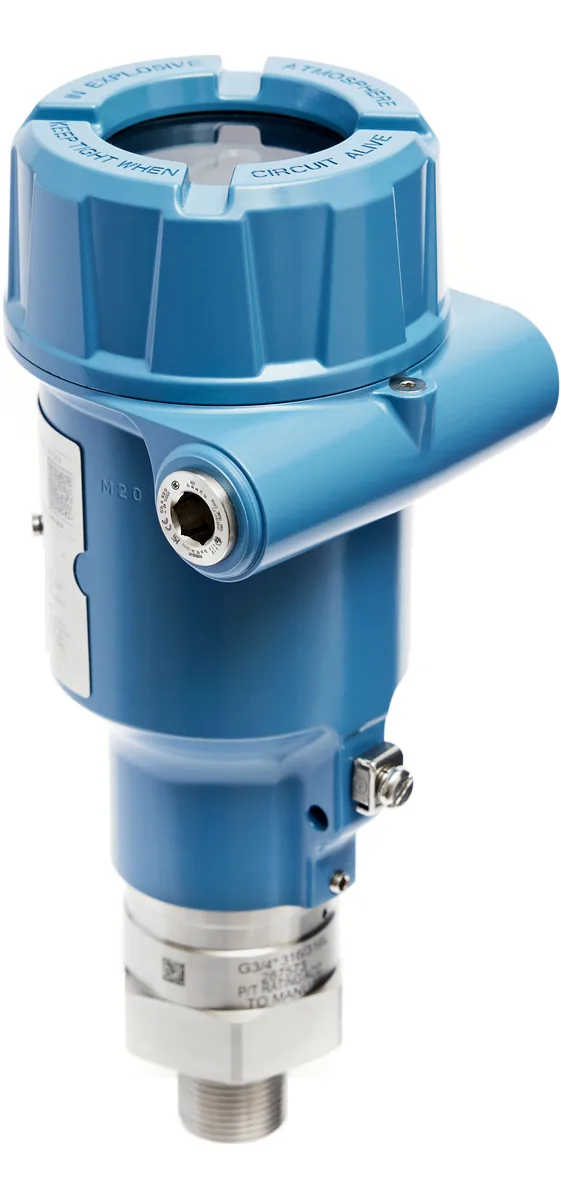

Radar không tiếp xúc (non-contacting radar). Ăng-ten phát sóng từ nóc bồn xuống bề mặt chất, đo thời gian phản xạ. Không bộ phận nào chạm vào môi chất, nên phù hợp với chất ăn mòn, bám dính, và cho phép bảo trì không cần mở bồn. Chất lượng phép đo phụ thuộc cường độ tín hiệu phản xạ từ bề mặt.

Radar dẫn sóng (guided wave radar – GWR). Tín hiệu chạy dọc một que hoặc cáp dò nhúng trong môi chất nên tập trung và khỏe hơn nhiều. Đây là lựa chọn mạnh nhất cho điều kiện khó: bọt, hơi, xáo trộn, hằng số điện môi thấp, và đo lớp phân cách.

Đo mức chênh áp (DP level). Dùng transmitter chênh áp đo cột áp thủy tĩnh rồi quy đổi ra mức. Tin cậy, phù hợp bồn áp suất và khi hệ thống đã chuẩn hóa transmitter áp suất. Phụ thuộc khối lượng riêng của môi chất.

Báo mức và chỉ thị mức. Phát hiện một ngưỡng (báo mức) hoặc hiển thị trực quan tại chỗ (chỉ thị mức), thường làm lớp bảo vệ độc lập bên cạnh phép đo liên tục.

Radar không tiếp xúc: Rosemount 5408 và 3408

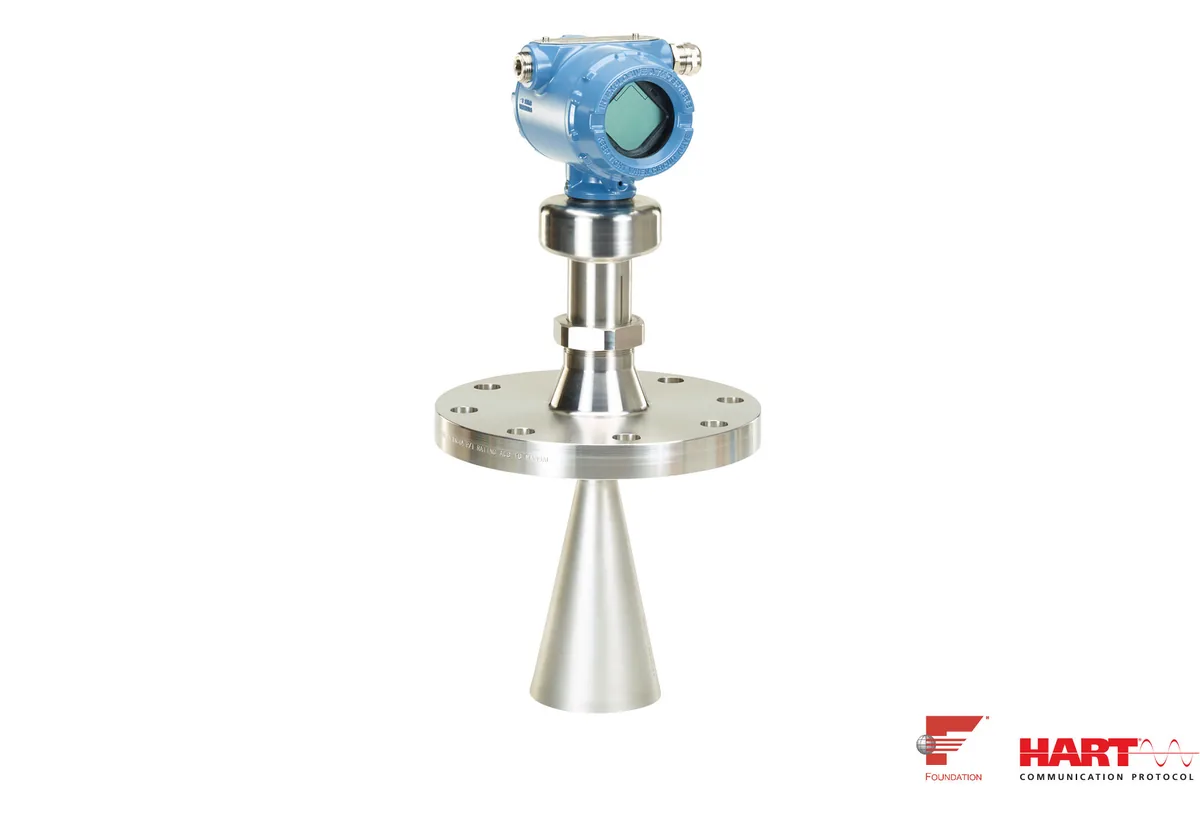

Rosemount 5408 là dòng radar không tiếp xúc hai dây sử dụng công nghệ FMCW kết hợp Smart Echo Supervision — theo dõi liên tục tất cả các echo, kể cả echo phản xạ từ vật cản trong bồn, và phân biệt chúng với echo thật của bề mặt sản phẩm. Đây là điểm quan trọng với bồn có cấu kiện nội thất như thang, ống, cánh khuấy.

Các đặc điểm đáng chú ý khi lập spec:

• Điện áp khởi động thấp 12 V dc và khả năng chịu mất điện gián đoạn, thuận lợi cho vòng đo dài hoặc nguồn không ổn định.
• Thiết kế phớt PTFE loại bỏ nhu cầu dùng O-ring — giảm một điểm rò rỉ tiềm ẩn.
• Phiên bản dành cho hệ thống an toàn, chứng nhận SIL 2 theo IEC 61508; thuật toán riêng cho đo chất rắn, dùng được cho silo và phễu chứa.
• Signal Quality Metrics cảnh báo sớm khi ăng-ten bị bám dính, cho phép lên kế hoạch bảo dưỡng trước khi phép đo suy giảm.
• Smart Meter Verification — tự kiểm tra tình trạng thiết bị, trả về báo cáo đạt/không đạt mà không phải dừng quá trình.

Rosemount 3408 là dòng radar không tiếp xúc phục vụ đo mức và chống tràn cho cả chất lỏng lẫn chất rắn, có chẩn đoán tích hợp, hỗ trợ kiểm chứng từ xa, chứng nhận SIL 2 theo IEC 61508 và thử nghiệm theo NAMUR.

Chọn radar không tiếp xúc khi: môi chất ăn mòn hoặc không nên tiếp xúc với đầu dò; bồn lớn; cần bảo trì mà không mở bồn; hoặc đo chất rắn dạng hạt.

Radar dẫn sóng: Rosemount 5300 và 3308

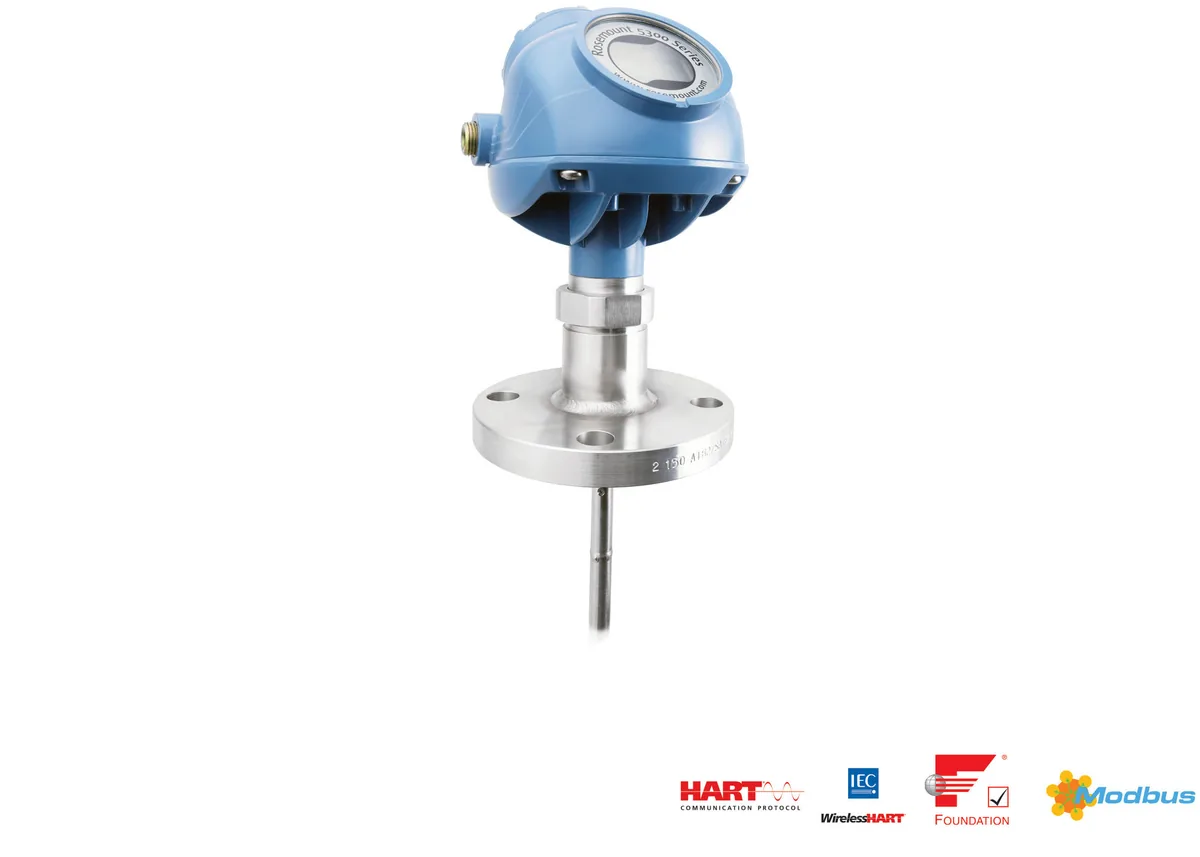

Rosemount 5300 là dòng GWR cho các phép đo khó: chất lỏng, bùn nhão (slurry), chất rắn, và đo lớp phân cách. Vì tín hiệu radar chạy dọc theo que dò tiếp xúc trực tiếp với môi chất, echo thu về khỏe và ổn định ngay cả trong điều kiện có bọt, hơi, xáo trộn hoặc hằng số điện môi thấp — những điều kiện làm radar không tiếp xúc gặp khó.

Các tính năng nổi bật:

• Direct Switch Technology tăng cường cường độ tín hiệu, cải thiện độ nhạy.
• Signal Quality Metrics phát hiện sớm hiện tượng bám dính, đóng cặn, xáo trộn hoặc suy giảm echo; hỗ trợ kiểm chứng từ xa để giảm can thiệp thủ công.
• Dynamic Vapor Compensation tự động bù ảnh hưởng của hơi bão hòa — đặc biệt giá trị trong ứng dụng hơi áp suất cao như bình ngưng, bao hơi nhà máy nhiệt điện.
• Tương thích với bình bypass và chỉ thị mức từ tính, cho phép cách ly transmitter khỏi quá trình để bảo trì khi đang vận hành.
• Chứng nhận SIL 2, phù hợp ứng dụng an toàn.

Rosemount 3308 là phiên bản GWR không dây (WirelessHART), dùng cho đo mức và đo lớp phân cách ở vị trí khó kéo cáp: bồn xa, khu vực cải tạo, điểm đo trước đây phải kiểm tra thủ công. Ưu điểm là lắp nhanh, không cần hiệu chuẩn theo môi chất và ít bị ảnh hưởng bởi thay đổi điều kiện quá trình.

Chọn GWR khi: bề mặt có bọt; có hơi bão hòa; môi chất khuấy trộn mạnh; hằng số điện môi thấp; hoặc cần đo lớp phân cách dầu–nước.

Đo mức chênh áp: Rosemount 3051SAL và giải pháp seal

Rosemount 3051SAL là transmitter chuyên cho ứng dụng đo mức bằng chênh áp, dùng được cho cả bồn kín có áp và bồn hở. Thiết bị hỗ trợ nhiều kiến trúc lắp đặt: lắp trực tiếp, lắp xa, hệ cân bằng (balanced) và Tuned-System — theo công bố của nhà sản xuất, cấu hình Tuned-System giảm ảnh hưởng nhiệt độ khoảng 10–20% và cải thiện thời gian đáp ứng tới 80% so với lắp đặt truyền thống.

Các điểm khác đáng chú ý: nhiều lựa chọn kết nối quá trình gồm mặt bích, ren và seal vệ sinh; cấu trúc hàn có thể sửa chữa được; biến số quy đổi (scaled variable) cho phép xuất trực tiếp đơn vị mức; màn hình lắp xa để đọc ở cao độ thuận tiện; chứng nhận SIL 2/3 theo IEC 61508 kèm FMEDA; bộ chẩn đoán nâng cao phát hiện sự cố vòng điện và điều kiện quá trình bất thường.

Chọn đo mức chênh áp khi: bồn có áp suất; nhà máy đã chuẩn hóa nền tảng transmitter áp suất; môi chất có khối lượng riêng ổn định và đã biết; hoặc cần cụm seal cho môi chất nóng, nhớt, dễ kết tinh. Hạn chế: phép đo phụ thuộc khối lượng riêng, nên môi chất thay đổi tỷ trọng sẽ gây sai số nếu không bù.

Báo mức và chỉ thị mức: Rosemount 2160 và 9930

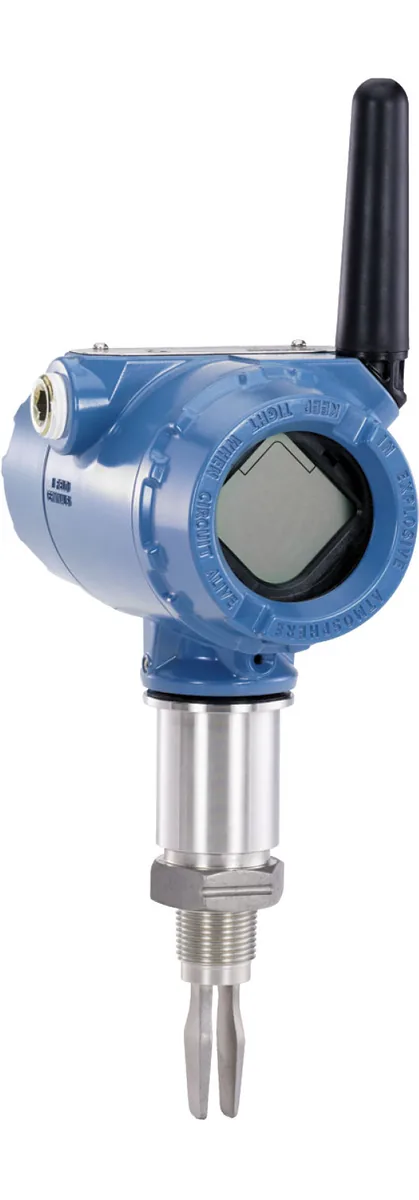

Rosemount 2160 là báo mức kiểu rung (vibrating fork) không dây, dùng cho báo mức cao/thấp, chống tràn và điều khiển bơm ở vị trí khó tiếp cận. Lắp không cần kéo cáp, pin tới 10 năm với chu kỳ cập nhật 1 phút, vật liệu ướt có tùy chọn Alloy C-276, kèm chức năng tự kiểm tra.

Rosemount 9930 là chỉ thị mức từ tính — giải pháp thay cho ống thủy tinh xem mức. Hiển thị bằng cờ lật, đọc được từ khoảng cách tới 30 m, không tiếp xúc trực tiếp với môi chất nên giảm điểm rò rỉ và phát thải. Phù hợp ứng dụng nhiệt độ cao, áp suất cao, ăn mòn; chỉ thị được cả mức và lớp phân cách. Kết hợp với transmitter lắp ngoài, 9930 tạo thành giải pháp đo mức có dự phòng.

Bảng so sánh và cách chọn theo điều kiện quá trình

Nguyên tắc chọn nhanh: điều kiện bề mặt càng khó (bọt, hơi, xáo trộn, điện môi thấp) thì càng nghiêng về GWR; môi chất càng không nên tiếp xúc thì càng nghiêng về radar không tiếp xúc; bồn áp suất với môi chất ổn định tỷ trọng và hệ thống đã chuẩn hóa transmitter áp suất thì chênh áp vẫn là phương án hiệu quả.

Khi gửi RFQ cần chuẩn bị gì?

1. Loại bồn và kích thước: chiều cao đo, đường kính, bồn kín hay hở, có áp suất không.
2. Môi chất: thành phần, khối lượng riêng, hằng số điện môi nếu biết, tính ăn mòn, khả năng bám dính.
3. Điều kiện bề mặt: có bọt không, có hơi không, có khuấy trộn không, có lớp phân cách không.
4. Nhiệt độ và áp suất làm việc, cùng giá trị tối đa.
5. Cấu kiện trong bồn: thang, ống, cánh khuấy, vách ngăn.
6. Kết nối quá trình: mặt bích (tiêu chuẩn, size, rating) hay ren; có ống lắp (nozzle) không, chiều dài bao nhiêu.
7. Tín hiệu và giao thức: 4–20 mA HART, WirelessHART, FOUNDATION Fieldbus.
8. Chứng chỉ: ATEX hoặc IECEx (Ex d hay Ex ia, phân vùng Zone), mức SIL nếu thuộc hệ thống an toàn hoặc chống tràn.
9. Số lượng, nơi giao hàng, mốc tiến độ và danh mục chứng từ CO/CQ, calibration, material 3.1.

Xem thêm checklist gửi yêu cầu mua Rosemount và cách đọc model code Rosemount.
