Vì sao báo giá Rosemount cần đúng dải đo, vật liệu và chứng chỉ?

Khi nhận về ba báo giá Rosemount chênh nhau đáng kể cho cùng một điểm đo, phản xạ tự nhiên là nghi ngờ bên chào cao. Nhưng trong phần lớn trường hợp chúng tôi gặp, cả ba báo giá đều trung thực — chúng chỉ đang chào ba cấu hình khác nhau. Một bên chào màng ngăn 316L, một bên chào Alloy C-276, một bên bỏ qua option chứng chỉ phòng nổ mà spec dự án yêu cầu.

Giá của một transmitter Rosemount không gắn với tên dòng mà gắn với cấu hình. Bài viết này giải thích ba nhóm yếu tố chi phối mạnh nhất tới giá và lead time — dải đo, vật liệu, chứng chỉ — để bạn đọc được vì sao hai con số lại lệch nhau, và chặn được việc so sánh nhầm hai thứ khác nhau.

Ba biến số quyết định giá và lead time

Trong một model code có hàng chục trường thông tin, nhưng không phải trường nào cũng ảnh hưởng như nhau tới con số cuối cùng. Ba nhóm sau chi phối mạnh nhất:

• Dải đo (range class) — quyết định module cảm biến được lắp, và qua đó quyết định sai số đạt được tại điểm làm việc.
• Vật liệu tiếp xúc môi chất và dầu điền — nhóm biến động chi phí lớn nhất, đồng thời kéo dài lead time nhiều nhất khi rời khỏi vật liệu tiêu chuẩn.
• Chứng chỉ phòng nổ và an toàn chức năng — không chỉ là option tính phí mà còn là điều kiện để thiết bị được phép lắp đặt.

Ba nhóm còn lại — tín hiệu/giao thức, màn hình hiển thị, phụ kiện lắp đặt — cũng ảnh hưởng nhưng ở mức dễ dự đoán hơn.

Dải đo: vì sao range class thay đổi cả giá lẫn sai số

Cảm biến áp suất Rosemount được phân thành nhiều range class, mỗi class phủ một khoảng đo danh định. Chọn class là chọn phần cứng, không phải chọn tham số cấu hình phần mềm.

Hai hệ quả cần nắm:

Hệ quả về sai số. Sai số của transmitter thường được công bố theo tỷ lệ phần trăm của khoảng đo (span) hoặc của giới hạn trên (URL) tùy cấu hình. Khi bạn dùng một cảm biến dải rộng cho một dải làm việc hẹp — tức thu hẹp dải (rangedown) sâu — sai số quy về giá trị đo thực tế sẽ tăng lên. Dòng Rosemount 3051 hỗ trợ rangedown tới 150:1, nhưng con số đó là giới hạn kỹ thuật, không phải khuyến nghị dùng thường xuyên.

Hệ quả về giá và tồn kho. Các range class phổ thông thường có sẵn hàng nhiều hơn; class đặc thù (áp suất rất thấp hoặc rất cao) có thể phải đặt theo đơn.

Vì vậy, RFQ nên ghi dải làm việc thực tế, không chỉ ghi range class. Nếu điểm đo chạy 0–2 bar, đừng chỉ ghi "chọn class phù hợp" — hãy ghi rõ 0–2 barg, kèm áp suất tối đa có thể xuất hiện khi sự cố, để bên báo giá chọn đúng cảm biến.

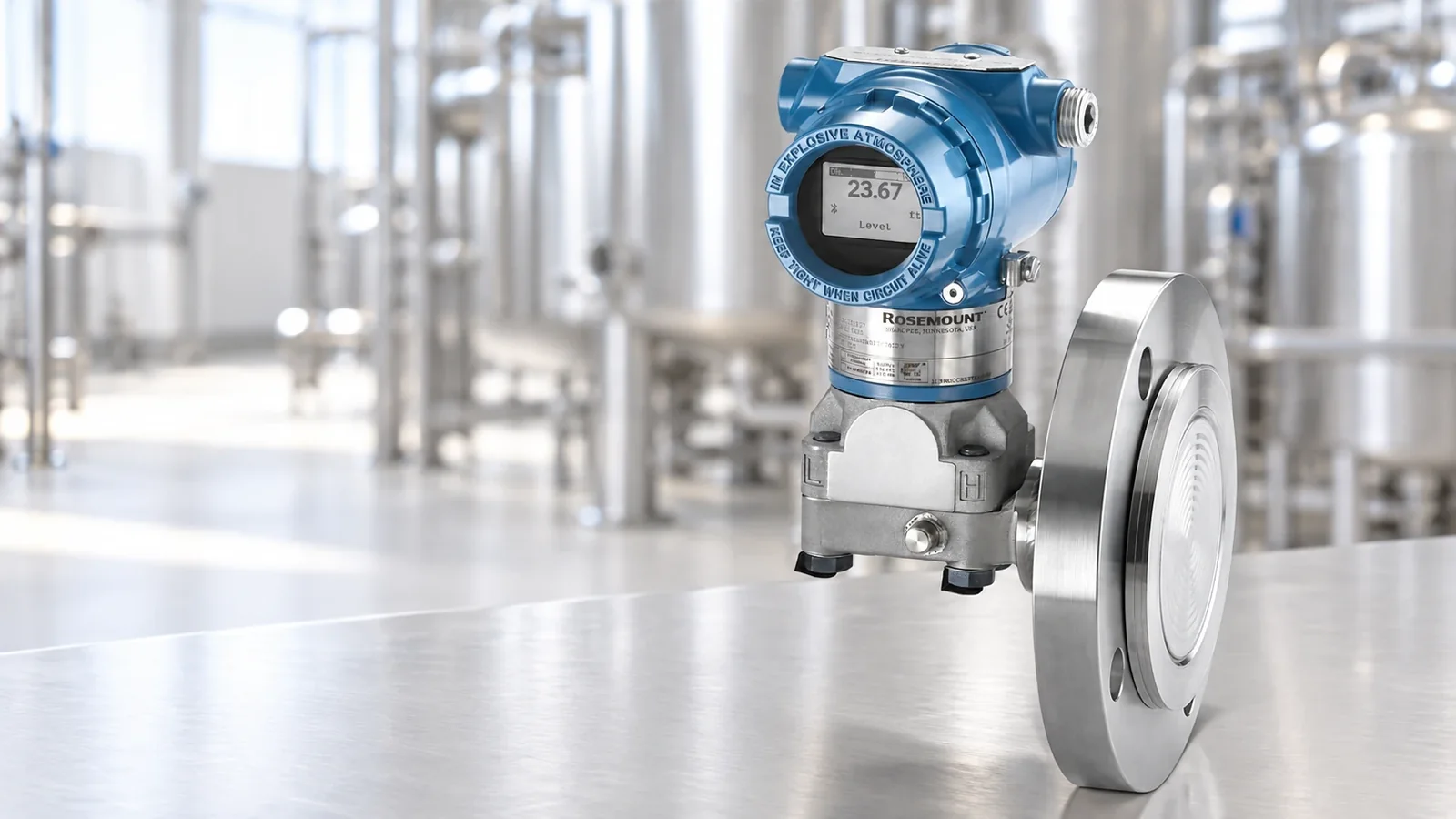

Vật liệu màng ngăn và dầu điền: nhóm chi phí biến động mạnh nhất

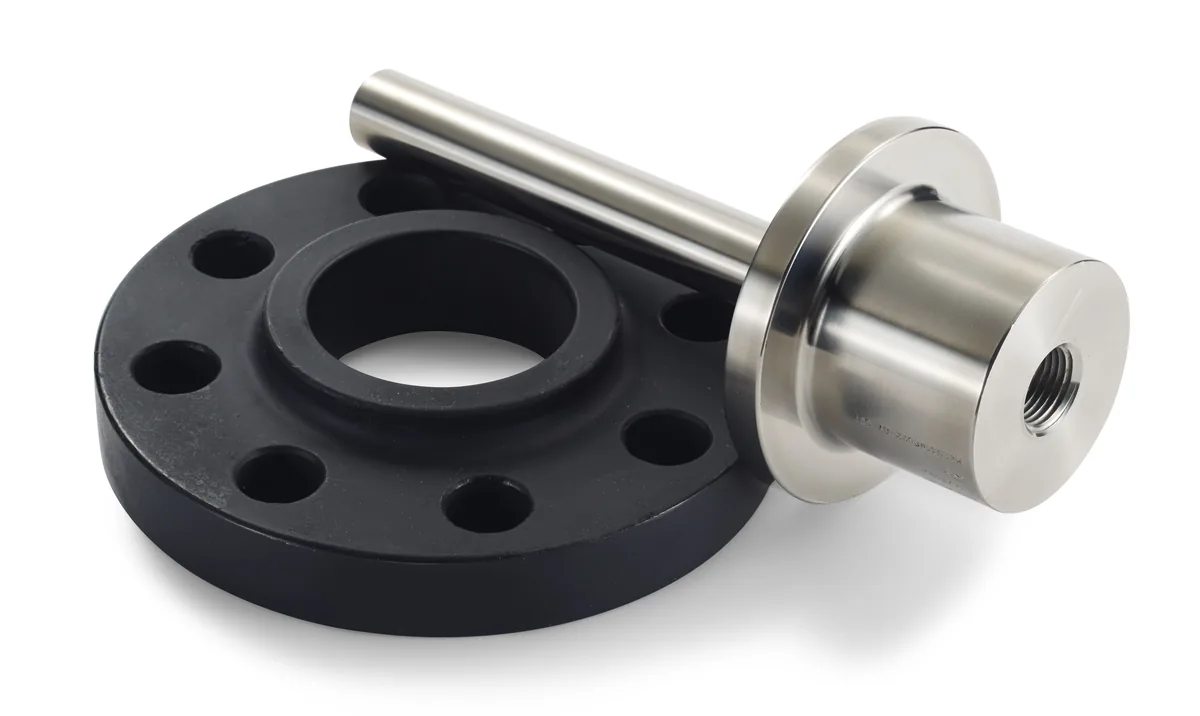

Màng ngăn là bộ phận tiếp xúc trực tiếp với môi chất, nên vật liệu của nó vừa quyết định tuổi thọ thiết bị vừa quyết định một phần lớn đơn giá.

Thang vật liệu thường gặp, theo chiều tăng dần về chi phí và lead time:

• 316L SST — vật liệu tiêu chuẩn cho phần lớn ứng dụng nước, hơi, hydrocarbon thông thường.
• Alloy C-276 — dùng khi môi chất có tính ăn mòn cao, như một số dịch vụ chứa clorua hoặc hóa chất mạnh.
• Alloy 400 (Monel) — dùng trong một số dịch vụ đặc thù, bao gồm ứng dụng liên quan tới oxy khi kết hợp đúng dầu điền.
• Tantalum, vàng phủ và các vật liệu đặc biệt khác — dành cho môi chất khắc nghiệt nhất.

Song song là dầu điền (fill fluid). Dầu silicone là lựa chọn mặc định, nhưng phải đổi sang dầu trơ trong dịch vụ oxy hoặc khi giới hạn nhiệt độ quá trình vượt ngưỡng của silicone. Đây không phải lựa chọn thương mại mà là ràng buộc an toàn.

Chuyển từ vật liệu tiêu chuẩn sang vật liệu đặc biệt thường kéo theo cả hai hệ quả cùng lúc: đơn giá tăng rõ rệt và thiết bị chuyển từ hàng có thể có sẵn sang hàng đặt theo đơn. Đó là lý do một RFQ không nêu môi chất sẽ luôn nhận về báo giá kèm giả định — và giả định thì có thể sai.

Remote seal và capillary: khi nào bắt buộc

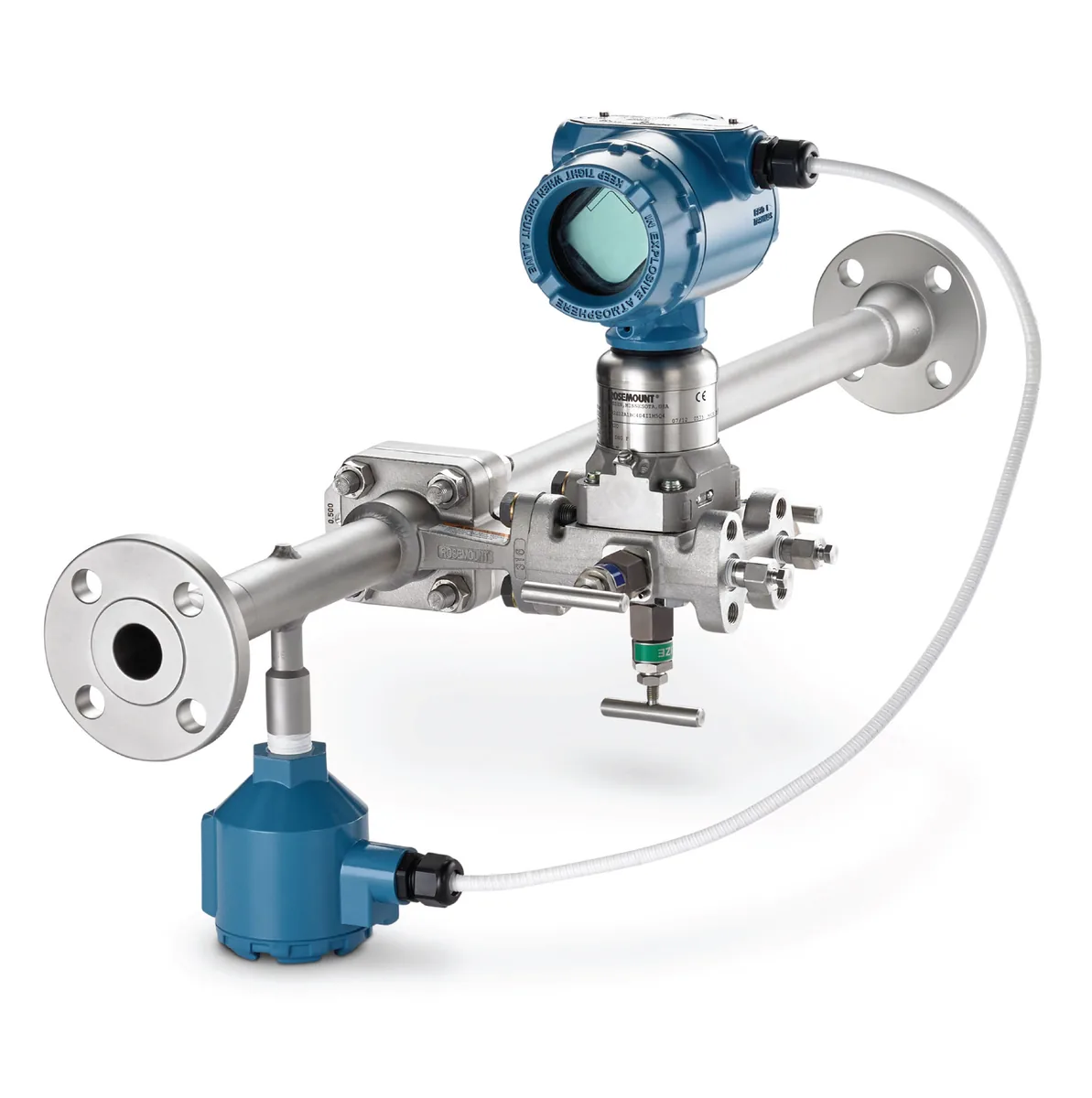

Khi môi chất quá nóng, quá nhớt, dễ kết tinh hoặc đóng cặn, không thể để nó đi vào đường xung tới transmitter. Giải pháp là remote seal — màng ngăn đặt tại điểm đo, nối với transmitter qua ống mao dẫn chứa dầu điền.

Ảnh hưởng tới báo giá:

• Cấu hình remote seal gần như luôn là hàng đặt theo đơn, lead time dài hơn bản tiêu chuẩn.
• Chiều dài capillary, vật liệu màng, loại mặt bích và cách bố trí (lắp trực tiếp, lắp xa, hệ cân bằng) đều là biến số riêng.
• Với đo mức bồn kín dùng seal cả hai phía, chênh lệch nhiệt độ môi trường giữa hai ống mao dẫn gây sai số — nên có cấu hình hệ cân bằng/điều chỉnh (balanced, Tuned-System) để giảm ảnh hưởng này.

Nếu ứng dụng cần remote seal, hãy nêu ngay trong RFQ. Phát hiện muộn ở bước kỹ thuật đồng nghĩa với việc toàn bộ báo giá phải làm lại.

Chứng chỉ phòng nổ và an toàn chức năng

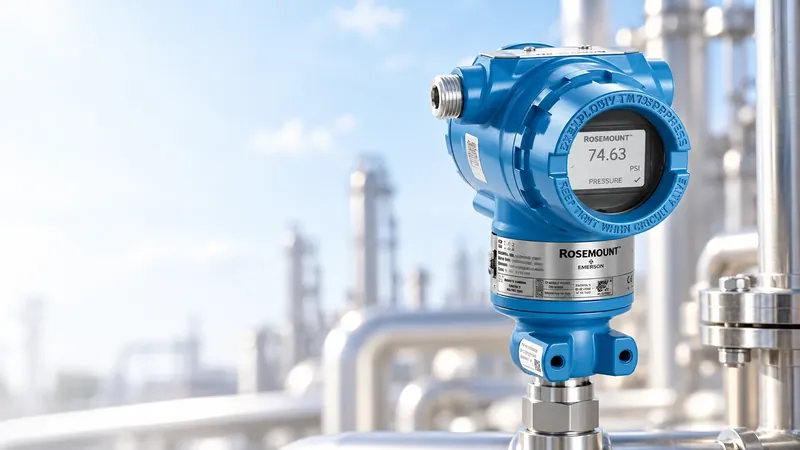

ATEX và IECEx. Hai hệ chứng nhận cho thiết bị dùng trong khu vực nguy hiểm — ATEX theo khung châu Âu, IECEx theo khung quốc tế. Nhiều dự án tại Việt Nam yêu cầu một trong hai, đôi khi cả hai.

Ex d và Ex ia không thay thế nhau. Ex d là bảo vệ bằng vỏ chống cháy nổ: vỏ chịu được vụ nổ bên trong và không để lan ra ngoài. Ex ia là an toàn tia lửa: hạn chế năng lượng trong mạch để không đủ gây cháy. Hai phương pháp dẫn tới cấu hình phần cứng khác nhau và yêu cầu đấu nối khác nhau (Ex ia cần barrier hoặc isolator phía phòng điều khiển). Chọn sai không phải là chuyện điều chỉnh sau — là đặt lại thiết bị.

Ngoài phương pháp bảo vệ, còn phải xác định phân vùng Zone (0, 1 hay 2), nhóm khí và cấp nhiệt độ của khu vực lắp đặt.

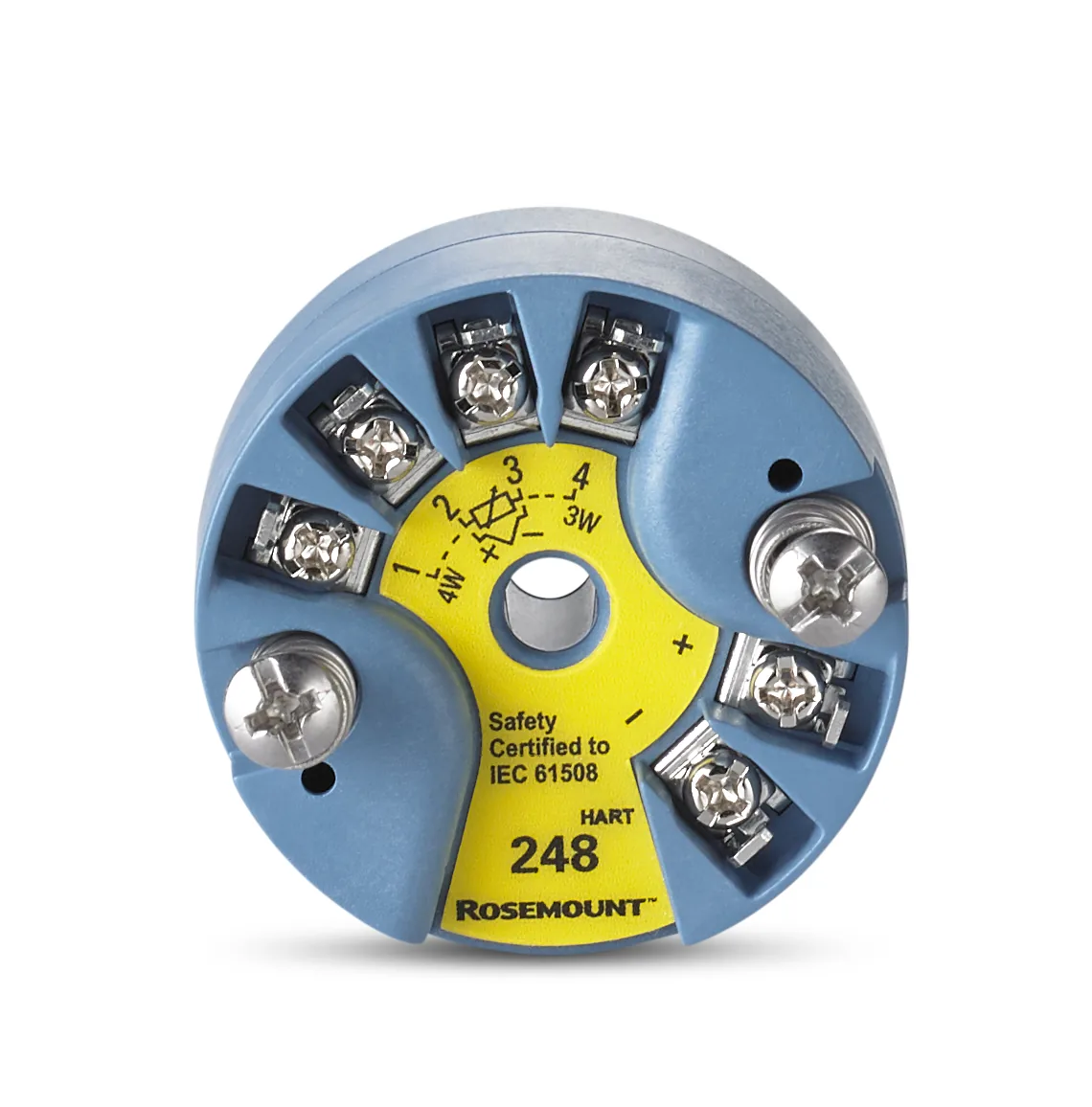

Chứng nhận SIL theo IEC 61508. Các dòng như Rosemount 3051, 3051S và 2051 có bản chứng nhận SIL 2/3 (qua bên thứ ba) kèm tài liệu FMEDA. Điểm quan trọng: nhãn SIL trên catalogue không đủ cho bộ phận an toàn — họ cần số liệu FMEDA của đúng cấu hình để tính PFDavg cho vòng an toàn. Hãy đưa tài liệu này vào danh mục chứng từ ngay trong RFQ, không đợi tới lúc lập hồ sơ.

Bảng: yếu tố nào ảnh hưởng tới gì

Khi gửi RFQ cần chuẩn bị gì?

Để nhận báo giá so sánh được với nhau, RFQ phải khóa chặt các biến số trên:

1. Model code đầy đủ hoặc ảnh nameplate thiết bị đang dùng.
2. Dải làm việc thực tế kèm đơn vị, và áp suất tối đa có thể xuất hiện.
3. Môi chất, nhiệt độ quá trình, áp suất tĩnh và tính ăn mòn — căn cứ chọn vật liệu và dầu điền.
4. Yêu cầu vật liệu cụ thể nếu spec dự án đã chỉ định.
5. Có cần remote seal không, và nếu có thì chiều dài capillary, loại mặt bích, cách bố trí.
6. Chứng chỉ phòng nổ: ATEX hay IECEx, Ex d hay Ex ia, phân vùng Zone, nhóm khí, cấp nhiệt độ.
7. Mức SIL yêu cầu và xác nhận cần tài liệu FMEDA.
8. Số lượng, nơi giao hàng, mốc tiến độ và danh mục chứng từ CO/CQ, calibration, material 3.1.

Xem thêm checklist gửi yêu cầu mua Rosemount và cách đọc model code Rosemount.
