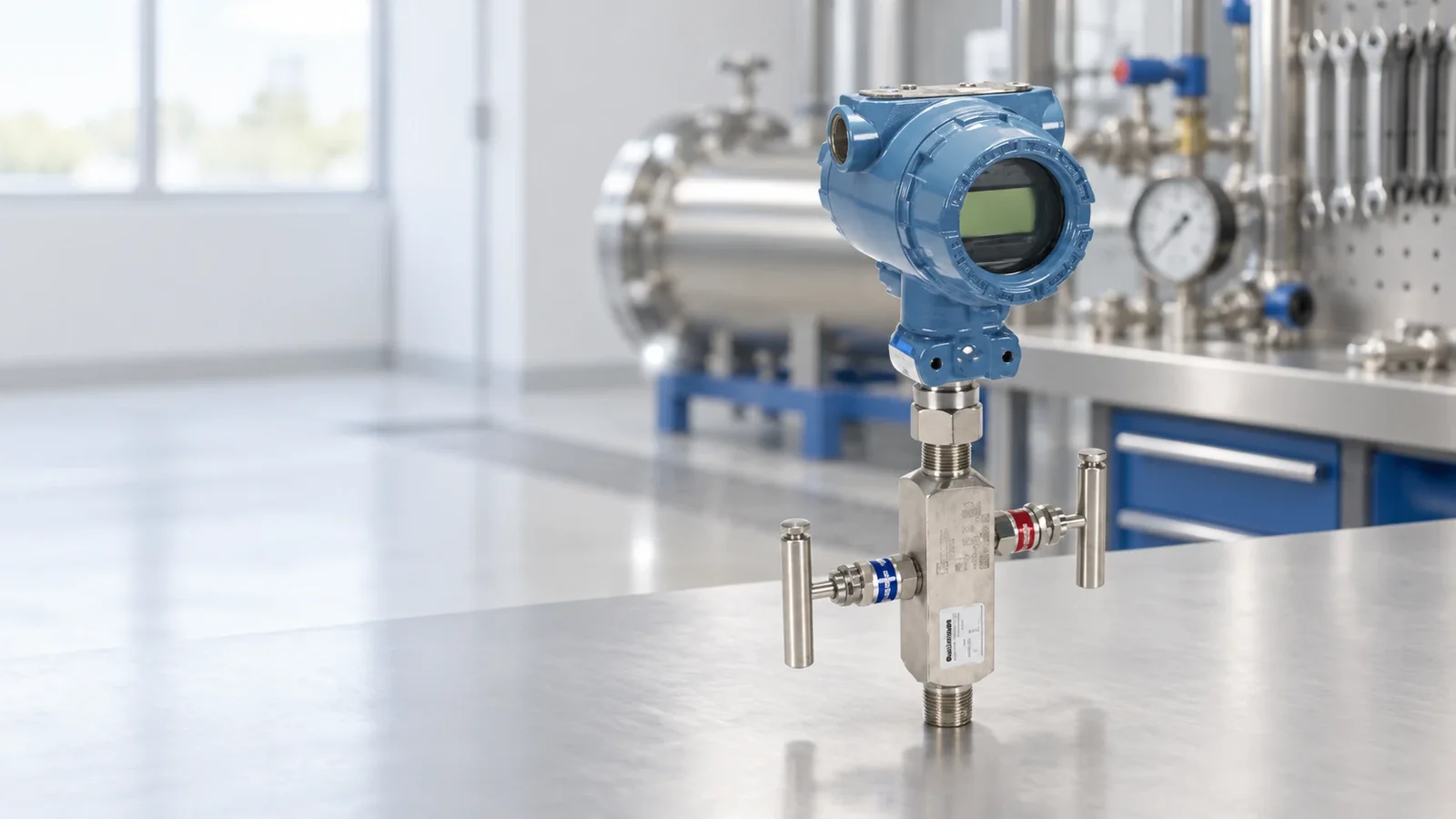

Cách đọc model code Rosemount trước khi gửi RFQ

Hai kỹ sư cùng đặt "Rosemount 3051" có thể nhận về hai thiết bị khác nhau đến mức không lắp thay cho nhau được: khác vật liệu màng ngăn, khác kết nối quá trình, khác loại chứng chỉ phòng nổ, khác cả dải đo. Thứ phân biệt chúng không phải tên dòng mà là model code — chuỗi ký tự mã hóa toàn bộ cấu hình thiết bị.

Đọc được model code là kỹ năng nền tảng khi làm việc với thiết bị Rosemount, dù bạn ở phía kỹ thuật, procurement hay nhà thầu. Bài viết này giải thích cấu trúc mã, chỉ ra những hậu quả cụ thể khi sai một ký tự, và hướng dẫn cách dựng lại mã từ nameplate thiết bị đang vận hành.

Model code Rosemount là gì và vì sao nó quan trọng

Model code là "địa chỉ" duy nhất của một cấu hình thiết bị trong hệ thống của nhà sản xuất. Từ mã này, nhà máy biết chính xác phải lắp module cảm biến nào, mặt bích vật liệu gì, dầu điền loại nào, vỏ bằng nhôm hay thép không gỉ, cổng cáp ren gì, có màn hình hay không, và thiết bị được cấp chứng chỉ phòng nổ nào.

Vì thế, model code là đơn vị làm việc duy nhất có ý nghĩa trong ba tình huống:

• Khi xin báo giá — đơn giá gắn với cấu hình, không gắn với tên dòng.
• Khi đặt hàng — PO ghi model code đầy đủ mới ràng buộc được nhà cung cấp.
• Khi nhận hàng — đối chiếu model code trên nameplate với PO và CQ là bước kiểm tra cốt lõi.

Một đơn vị cung cấp Rosemount chính hãng làm việc nghiêm túc sẽ luôn chào giá bằng model code đầy đủ. Nếu báo giá chỉ ghi "Rosemount 3051 DP", đó chưa phải báo giá — đó là ước lượng.

Cấu trúc chung của một model code Rosemount

Model code được ghép từ nhiều khối ký tự, mỗi khối điều khiển một nhóm thuộc tính. Cấu trúc và số khối khác nhau giữa các dòng sản phẩm, nhưng logic chung thì giống nhau:

Bảng này giúp bạn biết cần hỏi những gì khi làm việc với một model code, ngay cả khi chưa thuộc bảng mã của dòng cụ thể.

Đọc một model code trong thực tế

Lấy một mã transmitter áp suất dạng Coplanar làm ví dụ minh họa cấu trúc:

3051 C D 2 A 02 A 1 A B4 ...
 │   │ │ │ │  │  │ │ │  └── option bổ sung (chứng chỉ, hiệu chuẩn, SIL...)
 │   │ │ │ │  │  │ │ └───── vật liệu / chi tiết phụ
 │   │ │ │ │  │  │ └─────── cổng cáp, đấu nối điện
 │   │ │ │ │  │  └───────── vỏ thiết bị
 │   │ │ │ │  └──────────── kết nối quá trình / mặt bích
 │   │ │ │ └─────────────── tín hiệu đầu ra & giao thức
 │   │ │ └───────────────── range class (dải đo danh định)
 │   │ └─────────────────── kiểu đo: chênh áp / tương đối / tuyệt đối

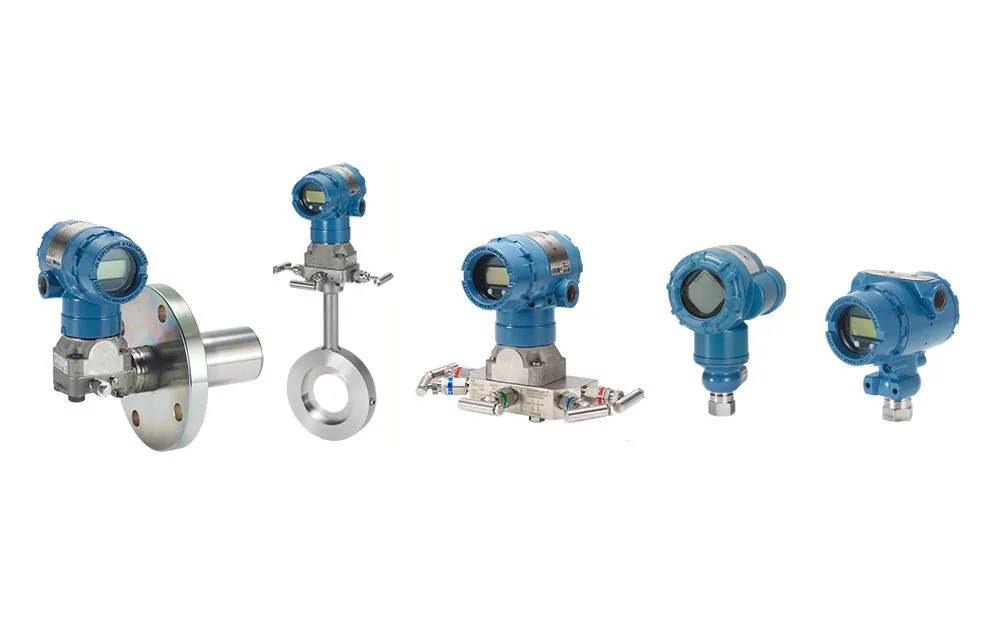

 │   └───────────────────── kiểu thân máy: Coplanar / in-line / đo mức
 └───────────────────────── dòng sản phẩm

Lưu ý quan trọng: ý nghĩa cụ thể của từng ký tự khác nhau giữa các dòng và có thể thay đổi giữa các phiên bản tài liệu. Đừng suy luận mã của dòng này từ mã của dòng khác. Nguồn tra cứu chuẩn duy nhất là Product Data Sheet của Emerson cho đúng dòng sản phẩm — và đó cũng là lý do một nhà cung cấp có thư viện tài liệu gốc sẽ xử lý cấu hình nhanh và chắc hơn.

Sai một ký tự dẫn tới hậu quả gì?

Đây là phần khiến model code trở thành chuyện nghiêm túc chứ không phải thủ tục giấy tờ:

• Sai ký tự kiểu đo — đặt bản đo áp suất tương đối thay vì chênh áp. Thiết bị về kho không thực hiện được phép đo cần thiết, phải đặt lại từ đầu.
• Sai range class — dải đo danh định lệch so với dải làm việc. Thiết bị vẫn đo được nhưng sai số tại điểm làm việc không đạt yêu cầu ứng dụng.

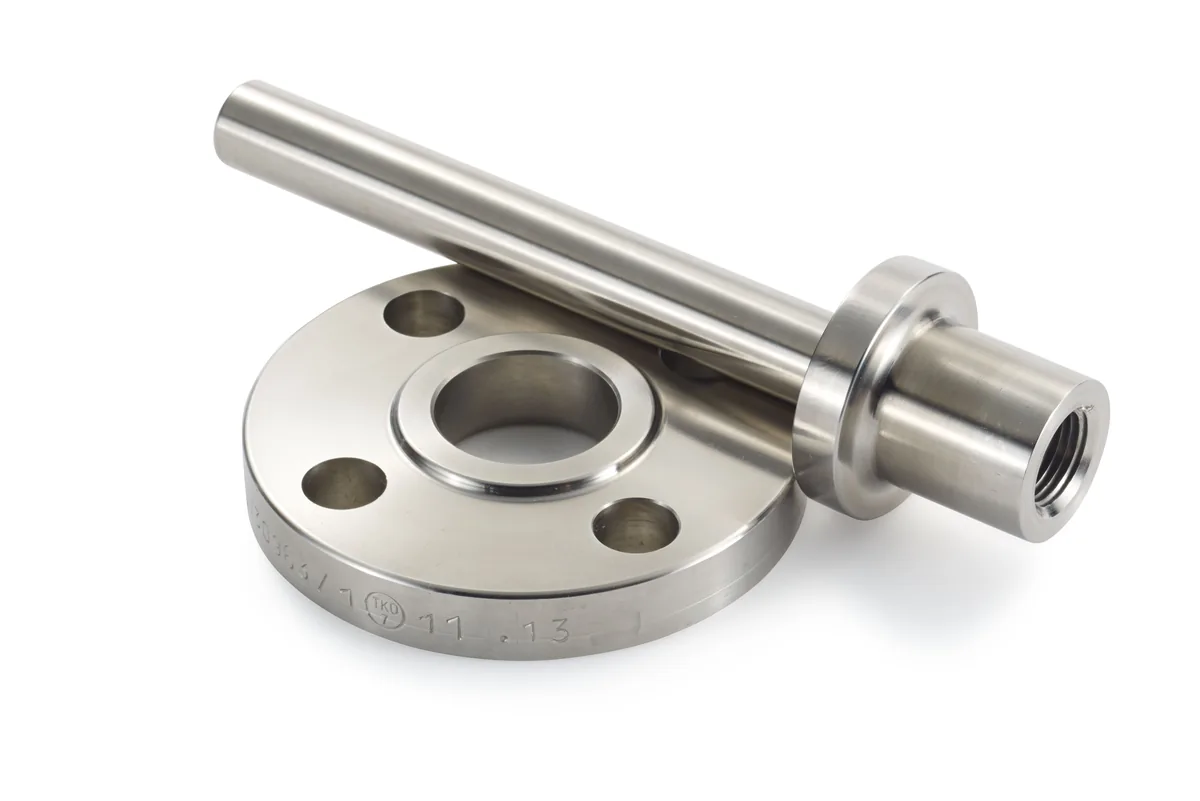

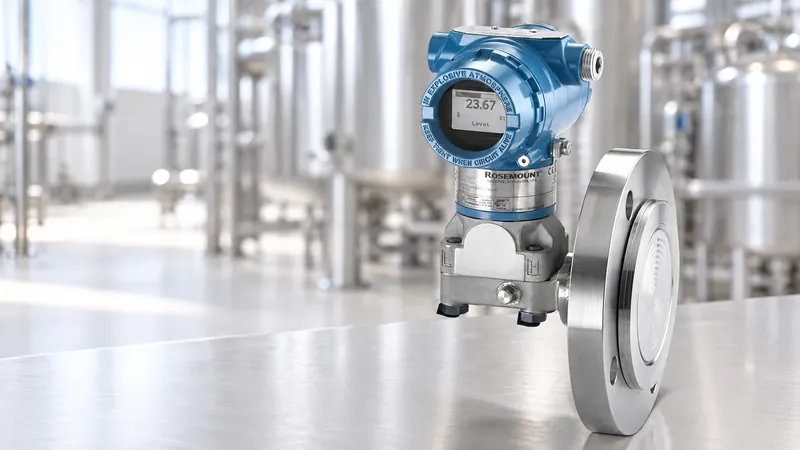

• Sai vật liệu màng ngăn — dùng 316L SST cho môi chất đáng lẽ cần Alloy C-276. Thiết bị chạy bình thường vài tháng đầu rồi ăn mòn, rò rỉ, hỏng đột ngột.
• Sai dầu điền — dùng dầu điền không tương thích với dịch vụ oxy hoặc vượt giới hạn nhiệt độ quá trình. Đây là rủi ro an toàn, không chỉ rủi ro đo lường.
• Sai kết nối quá trình — mặt bích khác tiêu chuẩn, khác rating, hoặc khoảng cách tâm lỗ khác. Thiết bị đúng nhưng không lắp được, phải gia công chuyển tiếp hoặc đặt lại.
• Sai chứng chỉ phòng nổ — đặt Ex ia trong khi khu vực yêu cầu Ex d. HSE từ chối cho lắp đặt, và đổi chứng chỉ thường đồng nghĩa với đặt lại từ đầu.
• Sai option hiệu chuẩn hoặc chứng chỉ vật liệu — thiếu material certificate 3.1 hoặc chứng chỉ hiệu chuẩn nhiều điểm khiến hồ sơ nghiệm thu không hoàn thiện được.

Điểm chung của cả bảy trường hợp: chi phí sửa sai luôn lớn hơn nhiều so với chi phí kiểm tra kỹ ở bước RFQ.

Ba lỗi thường gặp khi gửi model code trong RFQ

Lỗi 1 — Gửi mã cắt ngắn. Chỉ ghi phần đầu ("3051CD2") và bỏ phần option phía sau. Phần bị bỏ thường là phần chứa chứng chỉ phòng nổ và yêu cầu hiệu chuẩn — đúng những thứ ảnh hưởng mạnh nhất tới giá và lead time.

Lỗi 2 — Chép mã từ email cũ mà không kiểm tra. Mã của dự án trước được dùng lại cho dự án mới với điều kiện quá trình khác. Đây là nguồn gốc phổ biến nhất của sai vật liệu và sai dải đo.

Lỗi 3 — Nhầm ký tự khi gõ tay. Số 0 và chữ O, số 1 và chữ I, số 5 và chữ S. Cách an toàn nhất là gửi ảnh nameplate kèm theo mã đã gõ, để bên nhận đối chiếu chéo.

Khi nào cần dựng lại model code từ nameplate

Với nhà máy đang vận hành, mã trên nameplate thường là nguồn thông tin duy nhất còn lại. Dựng lại mã là việc cần làm khi:

• Hồ sơ thiết bị đã thất lạc sau nhiều năm vận hành.
• Nameplate đã mờ một phần do ăn mòn hoặc nhiệt.
• Model code trên nameplate thuộc thế hệ cũ đã ngừng sản xuất, cần tìm cấu hình thay thế tương đương.
• Thiết bị được mua theo gói EPC trước đây, không còn tài liệu bàn giao.

Cách xử lý: chụp nameplate nhiều góc với ánh sáng nghiêng để làm nổi phần chữ dập chìm, kết hợp với dữ liệu vận hành (môi chất, dải đo, vị trí lắp đặt, kết nối quá trình). Từ các mảnh thông tin này, đội ngũ kỹ thuật có kinh nghiệm dựng lại được cấu hình, hoặc đề xuất model thay thế kèm chỉ rõ khác biệt cần xử lý khi lắp đặt.

Khi gửi RFQ cần chuẩn bị gì?

1. Model code đầy đủ, không cắt ngắn — kèm ảnh nameplate để đối chiếu chéo nếu có.
2. Dữ liệu quá trình: môi chất, dải đo làm việc, nhiệt độ, áp suất tĩnh, tính ăn mòn.
3. Kết nối quá trình: NPT hay mặt bích (tiêu chuẩn, size, rating), manifold, remote seal.
4. Tín hiệu và giao thức tương thích với DCS/PLC hiện hữu.
5. Chứng chỉ bắt buộc: ATEX hoặc IECEx (Ex d hay Ex ia, phân vùng Zone), mức SIL nếu dùng trong SIF.
6. Số lượng theo từng cấu hình, nơi giao hàng, mốc tiến độ.
7. Danh mục chứng từ: CO, CQ khớp serial, calibration certificate, material certificate 3.1.

Xem thêm checklist gửi yêu cầu mua Rosemount và báo giá Rosemount 3051 cần gửi thông tin gì.
