Đi sâu theo công nghệ đo
Trong một nhà máy, thiết bị đo mức liên tục cung cấp con số để vận hành. Công tắc báo mức làm việc khác: nó bảo vệ. Chống tràn bồn hóa chất, chống bơm chạy khô, báo đầy silo, khóa liên động khi mức chạm ngưỡng nguy hiểm — đây là những chức năng mà một tín hiệu 4–20 mA "đứng hình" ở giá trị trông hợp lý không thể đảm nhiệm.
Khác biệt cốt lõi: công tắc mức tốt được thiết kế để phát hiện chính hư hỏng của mình. Một Liquiphant bị ăn mòn, bám dính hay gãy càng đều làm thay đổi tần số dao động, và thiết bị báo lỗi thay vì im lặng cho tín hiệu sai.
Sáu nguyên lý và địa hạt của từng loại
| Nguyên lý | Dòng | Dùng cho | Ưu điểm chính |
|---|---|---|---|
| Rung (vibronic) | Liquiphant FTL | Chất lỏng mọi loại | Gần như không phụ thuộc môi chất; tự giám sát |
| Rung (vibronic) | Soliphant FTM | Chất rắn rời | Chịu bụi, không cần hiệu chuẩn |

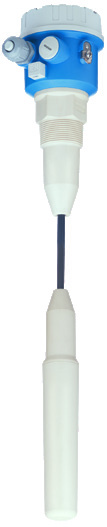

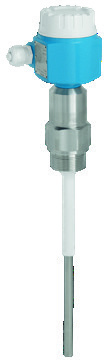

| Điện dung | Liquicap FMI, Nivector FTI, Minicap | Lỏng và rắn, bồn nhỏ | Không có phần chuyển động |
| Dẫn điện | Liquipoint FTW | Chất lỏng dẫn điện | Rất kinh tế, nhiều điểm trên một đầu dò |
| Vi sóng xuyên | Soliwave FDR/FQR | Silo lớn, bụi dày, nhiệt cao | Không tiếp xúc, gắn ngoài thành |

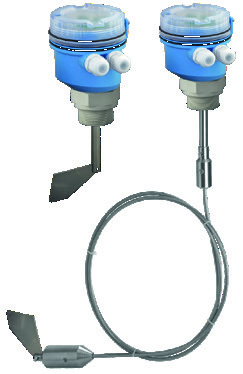

| Cánh quay | Soliswitch FTE | Silo chất rắn rời | Đơn giản, trực quan, giá thấp |
Vì sao vibronic là lựa chọn mặc định cho chất lỏng

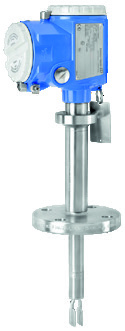

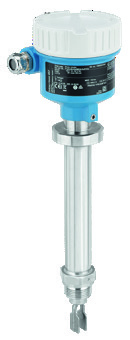

Liquiphant hoạt động theo nguyên lý âm thoa: hai càng dao động ở tần số riêng trong không khí; khi nhúng vào chất lỏng, tần số giảm và thiết bị chuyển trạng thái. Điều làm nguyên lý này đặc biệt hữu dụng là nó gần như không quan tâm môi chất là gì — không cần hằng số điện môi, không cần độ dẫn điện, không cần hiệu chuẩn theo môi chất. Cùng một FTL51 có thể dùng cho nước, dầu, dung môi hay axit loãng, miễn vật liệu tiếp xúc phù hợp.
Điều cần lưu ý duy nhất là môi chất bám dính nặng hoặc đóng cặn giữa hai càng có thể làm càng không dao động tự do. Với các môi chất này, cần chọn phiên bản càng phù hợp và đặt vị trí lắp sao cho dòng chảy tự rửa.
Soliphant FTM là phiên bản cho chất rắn rời — càng ngắn và cứng hơn, chịu được lực va đập của vật liệu rơi.
Khi nào không nên dùng vibronic
Silo lớn với bụi rất dày và vật liệu mài mòn mạnh: phần cơ khí nhô vào lòng silo sẽ mòn. Soliwave là hệ vi sóng gắn ngoài thành, phát và thu xuyên qua khối vật liệu — không có gì tiếp xúc, không có gì để mòn. Đây cũng là lựa chọn cho nhiệt độ rất cao.

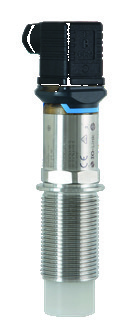

Bồn rất nhỏ hoặc đường ống hẹp: không đủ chỗ cho càng rung. Nivector FTI26 với mặt phẳng gọn hoặc Liquipoint dạng đầu dò nhỏ hợp lý hơn.

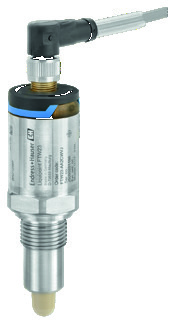

Cần nhiều điểm báo trên cùng một đầu dò: Liquipoint FTW dẫn điện cho phép nhiều điện cực ở các độ cao khác nhau trên một cụm — giải pháp kinh tế cho bồn nước hoặc bồn CIP cần báo mức đầy, mức vơi và mức cạn.
Chống tràn và bài toán an toàn chức năng
Nếu công tắc mức nằm trong một vòng bảo vệ (SIF) — ví dụ khóa van nạp khi bồn đầy — thì có ba hạng mục cần xác định ngay từ khi lập BOM:
- Mức SIL yêu cầu theo đánh giá rủi ro của dự án, và model có chứng chỉ tương ứng hay không.
- Bộ khuếch đại / đơn vị chuyển mạch đi kèm (ví dụ dòng Nivotester) và cách nó ghép vào hệ thống liên động.
- Chu kỳ kiểm tra định kỳ (proof test) — nhiều model hỗ trợ kiểm tra bằng nút bấm hoặc qua phần mềm mà không cần tháo thiết bị, đây là điểm nên hỏi trước khi chọn.
Đây là phần hay bị bỏ sót ở giai đoạn báo giá sơ bộ rồi phát sinh khi nghiệm thu.
Ba lỗi lắp đặt thường gặp
Lắp ngay dưới dòng nạp. Chất lỏng rơi hoặc vật liệu đổ xuống chạm càng làm thiết bị chuyển trạng thái sớm và nhấp nháy. Đặt lệch khỏi vùng nạp, hoặc dùng ống bảo vệ.
Lắp ngang nhưng không xoay đúng hướng càng. Với lắp ngang, mặt phẳng của càng nên đứng để chất lỏng thoát tự do, không đọng giữa hai càng. Trên thân thiết bị thường có dấu chỉ hướng.
Đặt ngưỡng quá sát mức vận hành bình thường. Bề mặt chất lỏng luôn dao động; đặt ngưỡng sát mức làm việc dẫn tới báo động liên tục. Chừa khoảng đệm hợp lý và dùng chức năng trễ thời gian nếu có.
Fast Group hỗ trợ gì
Fast Group Engineering cung cấp công tắc báo mức Endress+Hauser chính hãng tại Việt Nam: tư vấn chọn nguyên lý theo môi chất và kiểu bồn, đối chiếu chiều dài càng/đầu dò và kết nối quá trình theo đúng mã đặt hàng, kiểm tra yêu cầu chứng nhận phòng nổ và an toàn chức năng, hỗ trợ nhập khẩu kèm CO/CQ.
Câu hỏi thường gặp
Liquiphant có cần hiệu chuẩn theo môi chất không? Không. Đây là ưu điểm lớn nhất của nguyên lý rung — lắp lên là chạy, không cần cài đặt theo hằng số điện môi hay tỷ trọng.
Chọn FTL31, FTL51 hay FTL62 theo tiêu chí nào? Chủ yếu theo điều kiện quá trình (nhiệt độ, áp suất), yêu cầu chứng nhận và chiều dài cần vươn vào bồn. Cần đối chiếu datasheet đúng mã đặt hàng để chốt.
Silo xi măng nên dùng loại nào? Chất rắn rời có bụi dày thường dùng Soliphant FTM hoặc Soliswitch FTE cho báo mức thông thường; với silo lớn, bụi rất dày hoặc vật liệu mài mòn thì cân nhắc Soliwave gắn ngoài thành.
Có thể dùng công tắc mức thay cho đo mức liên tục không? Không, và ngược lại cũng vậy. Hai thiết bị phục vụ hai mục đích khác nhau; trong nhiều nhà máy chúng được lắp song song và độc lập.
