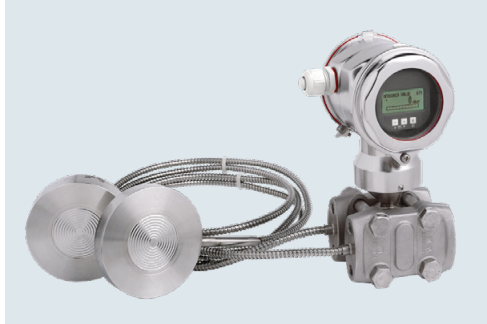

Deltabar đo hiệu áp suất giữa hai điểm thay vì áp suất tuyệt đối tại một điểm. Nghe đơn giản nhưng chính điều đó mở ra ba nhóm ứng dụng khác hẳn nhau.
Ba bài toán của chênh áp
1. Giám sát bộ lọc. Chênh áp qua bộ lọc tăng dần theo mức độ bẩn. Đây là cách trực tiếp nhất để biết khi nào cần thay lõi lọc — thay theo lịch thì hoặc lãng phí hoặc quá muộn, thay theo chênh áp thì đúng lúc.
2. Đo lưu lượng qua tấm tiết lưu. Dòng chảy qua orifice tạo chênh áp tỷ lệ với bình phương lưu lượng. Đây vẫn là phương pháp đo lưu lượng phổ biến nhất cho hơi và khí trong công nghiệp nặng, vì đơn giản và bền.
3. Đo mức trong bồn kín có áp. Với bồn kín, áp suất khoảng không phía trên cộng thẳng vào áp đáy. Chênh áp trừ phần này ra, cho giá trị chỉ còn phụ thuộc cột chất lỏng.
Ống xung hay chênh áp điện tử

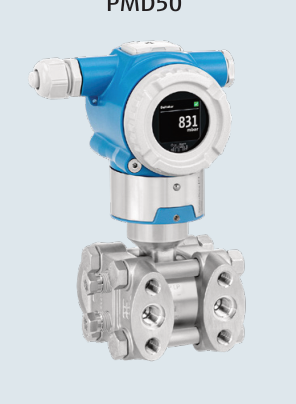

Cách truyền thống là dùng ống xung (impulse line): hai ống kim loại dẫn áp từ hai điểm trích về cùng một thiết bị chênh áp. Rẻ, nhưng ống xung là nguồn sự cố quen thuộc — đóng băng, tắc do cặn, đọng khí, rò rỉ, và sai số do chênh nhiệt giữa hai nhánh.
Endress+Hauser có giải pháp chênh áp điện tử (FMD71, FMD72): hai cảm biến độc lập ở hai điểm, mỗi cảm biến đo áp suất riêng và một bộ điện tử tính hiệu số. Không còn ống xung, không còn mao dẫn dài.
Ưu điểm rõ nhất của chênh áp điện tử:
- Không có ống xung để tắc, đóng băng hay rò.
- Không có sai số do chênh nhiệt giữa hai nhánh mao dẫn — vấn đề kinh điển với bồn cao ngoài trời.
- Lắp đặt gọn hơn nhiều với bồn cao, vì không phải kéo ống từ đỉnh xuống đáy.
- Chẩn đoán tốt hơn: biết được áp suất từng phía, không chỉ hiệu số.
Đổi lại là chi phí thiết bị cao hơn. Với bồn thấp và môi chất sạch, phương án ống xung truyền thống vẫn hợp lý.
Đo mức bồn kín — dry leg và wet leg
Khi dùng chênh áp ống xung cho bồn kín, nhánh nối lên đỉnh bồn có hai kiểu:
- Dry leg (nhánh khô): ống nối đỉnh để trống. Đơn giản, nhưng nếu hơi trong bồn ngưng tụ dần trong ống thì phép đo sẽ trôi mà không ai biết. Dùng khi khoảng không phía trên là khí khô.
- Wet leg (nhánh ướt): ống nối đỉnh được điền đầy chủ động bằng chất lỏng chuẩn. Ổn định hơn với hơi dễ ngưng, nhưng phải duy trì mức chất điền và bù offset trong cấu hình.
Chọn sai kiểu nhánh là nguyên nhân phổ biến của các ca "mức bồn kín trôi dần theo mùa". Chênh áp điện tử tránh được toàn bộ vấn đề này.
Áp tĩnh — thông số hay bị bỏ sót
Với chênh áp, hai con số phải xem cùng lúc:
- Dải chênh áp — giá trị cần đo, thường rất nhỏ (vài chục mbar đến vài bar).
- Giới hạn áp tĩnh (static pressure) — áp suất chung của hệ thống mà cả hai phía đều chịu, có thể lên tới hàng chục hoặc hàng trăm bar.
Một thiết bị có dải chênh áp phù hợp nhưng giới hạn áp tĩnh không đủ sẽ hỏng ngay. Đây là hạng mục cần kiểm tra kỹ khi so sánh model.
Manifold — phụ kiện không nên tiết kiệm
Cụm van manifold (3 van hoặc 5 van) cho phép cân bằng hai phía trước khi cô lập thiết bị, để đặt điểm không mà không phải tháo ống, và để thay thiết bị an toàn khi hệ thống vẫn đang chạy.
Bỏ manifold khỏi BOM để tiết kiệm là quyết định sẽ phải trả giá ở lần hiệu chuẩn đầu tiên. Ngoài ra, trình tự thao tác van sai có thể làm hỏng cảm biến — luôn mở van cân bằng trước khi đóng một trong hai van cô lập.
Lỗi lắp đặt thường gặp
Hai nhánh ống xung có nhiệt độ khác nhau. Một nhánh phơi nắng, một nhánh trong bóng râm sẽ cho hai mật độ chất điền khác nhau và tạo offset trôi theo thời tiết. Bọc cách nhiệt cả hai nhánh như nhau.
Đọng khí trong nhánh chất lỏng. Làm giảm cột áp thực tế. Cần bố trí ống dốc và có điểm xả khí.
Không xả khí cho khoang cảm biến sau khi lắp. Bọt khí kẹt trong khoang gây sai số và đáp ứng chậm.
Đặt điểm không khi hai phía chưa cân bằng. Kết quả là offset cố định trong suốt vòng đời thiết bị.
Fast Group hỗ trợ gì
Fast Group Engineering cung cấp thiết bị chênh áp Deltabar Endress+Hauser chính hãng tại Việt Nam: tư vấn chọn giữa ống xung truyền thống và chênh áp điện tử, kiểm tra dải chênh áp cùng giới hạn áp tĩnh, cấu hình manifold và phụ kiện, đối chiếu datasheet đúng mã đặt hàng, hỗ trợ nhập khẩu kèm CO/CQ.
Câu hỏi thường gặp
FMD71 và FMD72 khác nhau thế nào? Cùng nguyên lý chênh áp điện tử, khác nhau ở kiểu cảm biến và kết nối quá trình. Cần đối chiếu datasheet theo bồn và môi chất cụ thể.
Bồn kín dùng một cảm biến áp đơn được không? Không. Áp khoảng không phía trên sẽ cộng vào kết quả và làm sai mỗi khi áp bồn thay đổi.
Chênh áp điện tử đắt hơn bao nhiêu? Giá thiết bị cao hơn, nhưng cần so cả chi phí ống xung, phụ kiện, bảo ôn và công bảo trì. Với bồn cao ngoài trời, tổng chi phí thường nghiêng về chênh áp điện tử.
Đo lưu lượng bằng chênh áp có chính xác không? Đủ chính xác cho phần lớn ứng dụng vận hành, nhưng phụ thuộc chất lượng tấm orifice, đoạn ống thẳng trước sau và bù nhiệt độ – áp suất. Nếu cần độ chính xác thương phẩm thì nên xem các nguyên lý đo lưu lượng khác.
